一般情況下，計算機用戶都是使用單一的顯示屏來觀察顯示的信息。但是一臺顯示器其顯示的區域往往有限，如果需要顯示多區域或顯示大的區域，要么是用多臺計算機來顯示，要么用一臺計算機驅動多個顯示器。在工業工程中，這種情況是比較常見的，對于一個調度中心需要了解各個現場的生產情況。一個工廠的控制中心要通過基礎通訊設施對整個廠區的關鍵生產數據、CCTV信號、樓宇各系統設備運行狀況和企業門戶等信息進行收集和顯示。

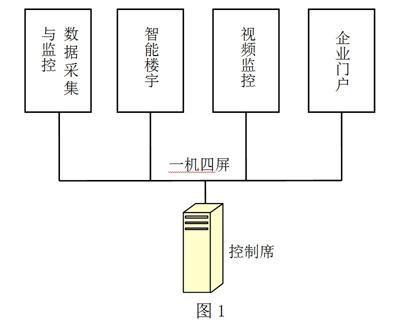

如圖1所示控制中心采用分屏技術來進行顯示，不同的顯示器顯示不同的功能流程，可以同時觀察和監視若干個功能塊。

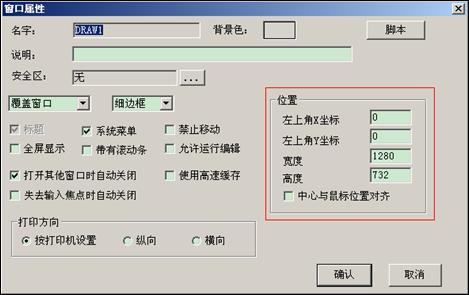

在紫金橋組態軟件中怎么具體實現分屏呢？根據每個窗口的窗口屬性中的位置來進行相關設置。如圖2所示，先設定好每個顯示器的分辨率，比如四個屏幕的分辨率都是1024X768，需要在第一個顯示器顯示的畫面左上角x坐標是0；第二個顯示器上顯示的畫面左上角x坐標是1025；第三個顯示器上顯示的畫面左上角x坐標是2049；第四個顯示器上顯示的畫面左上角x坐標是3073。除了在第一個顯示器上顯示的畫面設置為“覆蓋窗口”外，其他顯示器上顯示的畫面設置為“彈出式窗口”。

圖2

　　注：左上角X坐標：窗口左上角橫坐標，以像素為單位。向右X坐標增大。

　　　　左上角Y坐標：窗口左上角縱坐標，以像素為單位。向下Y坐標增大。

　　　　覆蓋窗口，覆蓋窗口可相互交迭覆蓋。

　　　　彈出式窗口，彈出式窗口可覆蓋“覆蓋窗口”。

一臺計算機通過分屏卡可以同時驅動多臺顯示器，每個顯示器顯示不同的內容。也可以根據自己的需要，把顯示器組成電視墻的形式，可以在一幅畫面上顯示一個界面，可以細致的觀察生產流程。

紫金橋組態軟件支持分屏顯示技術。可以同時顯示多幅畫面。紫金橋組態軟件要支持分屏顯示組態十分方便，不需要額外的軟件，通過其本身設置幾個參數就可以做到：1）不同顯示器顯示不同的功能塊；2）可以象操作單臺計算機一樣操作任何一個功能塊的界面；3）組態十分簡單，不需要復雜配置。
