本系統用于自動管理車上設備工具，利用RFID技術，可以自動識別當前已有和缺失的設備，記錄設備變更歷史記錄，提供靈活報表查詢相關數據。用戶可以自行增刪相關物品種類。實施該系統不僅可以自動采集工具變更數據，實現實時監控，自動匯總歷史數據，便于管理管理。

現場概述：

現場有4臺車輛，每臺車上配備一臺平板計算機，計算機通過串口或以太網口連接RFID設備，用于識別現場工具。工具按需要綁定一張卡，卡號對應具體工具，檢測到電子標識即認為工具在位，并增加“取反”功能供選擇，即如果檢測到電子標識則認為工具不在位，檢測不到則認為工具在位。可以為每種工具單獨設置識別類型。

系統功能：

實時監測工具在位狀態，并記錄相關狀態變化數據；

貨架顯示，自動顯示貨架上的工具狀態；

設備管理，可以增刪工具，修改工具位置或者編碼；

統計工具使用情況：工具上次進、出庫時間，其領用次數情況。（設有數據導出）

保養提醒（紅色大號醒目字提醒）工具保養、更換提醒：設定工具的保養，使用周期（可以按使用壽命和次數設定），到期自動提醒紅色醒目字體。不在庫工具提醒（紅色大號醒目字提醒）

系統總體要求：架構清晰，擴展性強，穩定可靠，便于維護。

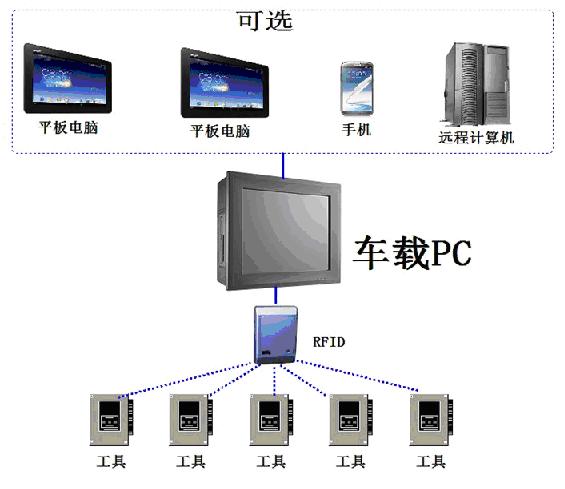

本系統模式框架圖如下所示：

這種框架模式下，系統具有良好的開放性和較為靈活的功能架構，車載計算機通過RFID設備識別現場工具狀態并記錄相關歷史數據，后續可以升級為網絡版，支持遠程計算機進行車外監控或者集中管理。該框架模式特點如下：

1、車載計算機存儲歷史數據，系統可以單機獨立運行；

2、系統擴展性比較好，易于擴展和后續維護。

一期系統基本功能：

系統軟件功能分為一期基礎功能、二期擴展功能和后續系統升級。一期項目以單車功能，側重實現現場數據的采集、存儲和展示，搭建整體構架，便于后續測試，二期可以實現一些數據遠程管理的擴展功能，側重?cái)?shù)據分析和系統功能升級。一期所實現的基本功能如下：

1、數據采集

系統自動采集車載工具是否在位狀態。

2、歷史數據存儲

軟件將采集來的數據以統一的格式進行緩存。紫金橋?qū)Ω鞣N來源、各種類型的數據進行合理組織，以標準化的數據結構存儲于過程數據庫和關系數據庫中，既保證數據的完整性、一致性，又能夠方便數據查詢和應用。

3、柱狀圖分析

系統提供柱狀圖等工具，直觀展現分析數據；

4、報表系統

紫金橋?qū)崟r(shí)數據自身提供了自由報表組件。報表支持單元格級別的字體、背景、動畫、輸出格式等設置，支持打印，打印預覽，報表導出、導入功能。所有報表均可以打印、打印預覽，導入導出。。

5、安全管理

系統提供完備的安全管理機制，不同的用戶具備不同的安全管理權限，系統管理人員可以增刪用戶，設定各用戶的權限。

6、短信報警

系統提供短信報警功能，系統可以定時將生產數據或報警信息第一時間以短信方式發送到相關人的手機中。

7、工具參數錄入和存儲

用戶可以手工錄入相關工具參數；

8、設備缺失狀態統計管理

統計工具歷史使用記錄。

9、保養管理

可以按使用壽命和次數設定每臺設備的保養進程管理，當達到需要保養的時刻時，系統會自動提示相應保養信息，便于用戶管理設備；

10、設備信息庫管理

建立設備的信息庫，登記每臺設備的基本參數；

二期擴展管理功能：

1、多車輛系統設計

允許系統同時監控多個車輛數據；

2、構建中心數據庫，便于后續發掘分析工具數據

系統匯總不同車輛數據，后續分析車輛數據；

3、數據匯總分析功能

允許中心服務器連接各個現場控制系統，實現數據的匯總分析；

4、設備信息庫管理

建立設備的信息庫，登記每臺設備的基本參數；

5、完備的API接口

系統提供各種API接口可以方便的訪問實時數據，檢索或插入歷史，瀏覽數據庫結構，動態加點，動態增加連接項。支持包括API接口、COM組件、OLE DB查詢等多種方式與第三方程序通信。

6、視頻監控功能

系統后續可以和視頻系統對接，搭建一體化監控平臺；

7、遠程數據匯總功能

可以將各地的車輛數據匯總到總服務器，便于建立后續綜合數據庫，分析相關數據；

8、支持OPC、DDE訪問

實時數據庫既可以作為OPC、DDE客戶方，也可以作為OPC、DDE服務方，便于后期擴展升級。
