一、系統概述

針對目前國內農村安全飲水的現狀，紫金橋提出了一套以數據采集為整個系統的數據基礎，以網絡信息交換、協作平臺為業務支撐的飲水安全監控系統。該系統為提高農村飲水安全工程的精細化管理水平、豐富行業監督手段、保障村鎮小型水廠的長期可靠運行、推動農村飲水安全現代化發揮了重要作用。

二、農村飲水安全監控系統解決方案

三、總體設計方案

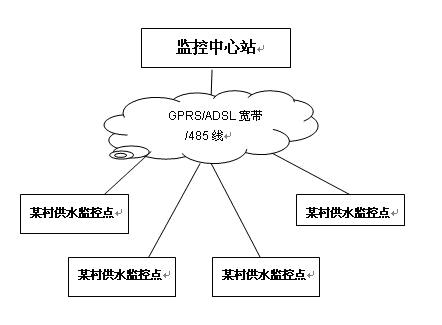

1、系統組成

◆ 系統按照多級管理模式設計，水廠監控中心對本級供水系統進行遠程監測和管理；縣、市水務局對轄區內農村飲水安全工程進行集中監管，實時掌控各地區供水動態；省水利廳也可遠程獲取各縣、市的實時供水信息?？h、市、省監控中心通過內部專網傳遞數據，發布或瀏覽供水監控信息。

◆ 水廠監控中心通過局域網或GPRS無線網絡實現對本級供水系統各工藝環節的監控。

2、水廠本級監控系統設計

◆ 在水源井井房內安裝水源井測控終端。

◆ 在水廠進水口安裝流量監測終端。

◆ 在水廠加氯間安裝加氯設備遠程測控及水質監測終端。

◆ 在水廠加壓泵房安裝加壓泵站遠程測控終端。

◆ 在水廠低壓配電室安裝配電監測終端。

◆ 在水廠值班室安裝工控機、計算機等，并安裝紫金橋監控軟件。

◆ 流量監測終端、加氯設備遠程測控終端、水質監測終端、加壓泵站遠程測控終端與值班室工控機之間采用以太網或RS485總線的有線通信方式；水源井測控終端與值班室工控機之間采用GPRS的無線通信方式（可支持光纖通信）。

◆ 根據需要，也可對各村、鎮的用水總量進行監測，流量監測終端與值班室工控機間采用GPRS的無線通信方式。

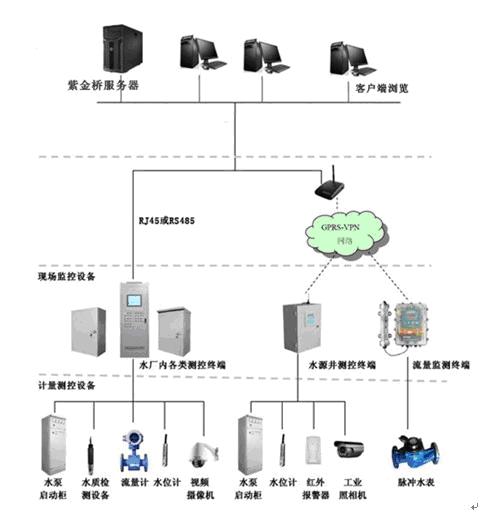

四、系統拓撲圖：

五、農村飲水安全監控系統主要功能

1、現場數據實時采集

◆ 實時監測水源井的出水壓力、出水流量；水廠進水流量、出水流量、出水壓力、出水水質和水池水位；實時監測水源井水泵的電流、電壓、電能和運行狀態、保護狀態；遠程控制水源井水泵的啟停；人員非法進入井房時，自動報警。

◆ 實時監測加壓泵組水泵\配電站的工作狀態，包括：開關狀態、保護狀態、電壓、電流、頻率等。

2、實時數據仿真顯示

◆ 可以根據現場各種硬件的分布，以地圖或者分布圖的方式仿真顯示每個設備的位置，直觀顯示各設備數據，同時也可以提供列表集中顯示。

3、歷史查詢方式

◆ 紫金橋軟件報表、曲線、直方圖等多種模式查詢歷史數據。

4、曲線分析

◆ 趨勢可以方便的觀察數據庫中的重要參數歷史點在任意一個時刻的狀態，對設備運行參數追溯，有效的為工藝人員提供分析。

5、安全管理

◆ 管理員可以設定相關操作人員的權限，具有不同權限的操作人員可以執行不同的操作。

6、Web發布和IE瀏覽

◆ 采用紫金橋軟件自帶的WEB服務器可以輕松構建B/S結構的網絡監控查詢子系統

用戶不用安裝任何程序即可在任意一臺機器通過IE瀏覽器訪問畫面在有授權許可的情況下，用戶可以在世界任何地方通過Internet訪問監控畫面。這樣，技術人員外出，只要能上網就可以查看設備運行情況。

六、小結

通過以上的簡要介紹，我們可以看到，使用紫金橋軟件的組態，能在短時間內完成水源監測的現場自動化系統的構建，大大的縮短了工程開發周期，使系統盡快的投入運行。

操作人員可以在遠程控制室監控到現場設備的運作情況，并可以查看現場的實時數據和歷史數據，把現場監測站的人力完全解放出來，節省了人力資源成本。真正的完成了自動化系統的智能數據采集，大大的提高了飲用水的安全。
