一、概述
1、什么是電力規約？
電力規約一般特指電力系統中的通訊協議，比如dlt645、101規約、103規約等等。
2、SOE事件簡單闡述
SOE是(Sequence Of Event)，事件順序記錄系統。SOE事件順序記錄，記錄故障發生的時間和事件的類型，比如某開關XX時XX分XX秒XX毫秒發生什么類型的故障，對于SOE來說，為了精確的分辨出各個重要信號的先后，SOE記錄必須達到1ms甚至更小的分辨率。
電力系統中經常使用SOE來記錄某一時刻發生的一連串動作事件。
二、紫金橋的解決方案
1、SOE點在紫金橋構架中的位置
紫金橋實時數據庫中，采用開放的模塊化構架來擴充系統功能，在這個框架下面，所有的功能都放在點一級，所有的點無縫的結合在紫金橋實時數據庫中。用戶只要使用不同的點即可獲得各種不同的特定功能。
SOE點就相當于圖中某個功能模塊。
2、SOE點詳解
點的定義：

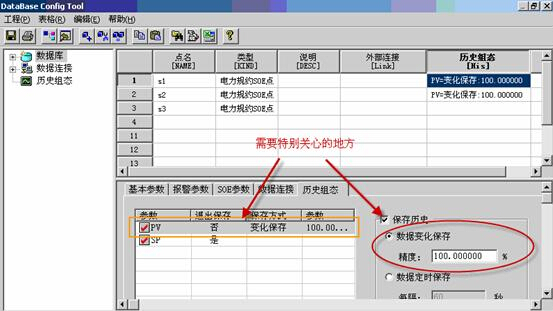

例如：建立3個SOE點，s1，s2，s3 ；建立之后要注意一定要進行歷史組態，如下圖
三個點都要對PV進行歷史組態。
關鍵參數設置：

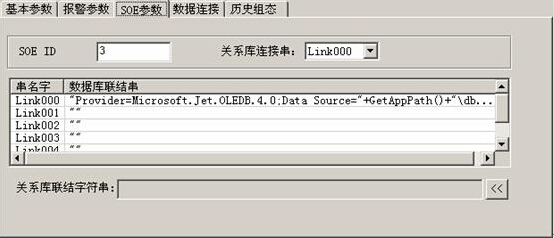

下面點擊SOE參數標簽，填寫SOE特定的參數：
SOE ID：
請查詢該設備手冊，來確定其ID；
關系庫連接串：
在紫金橋SOE點里面預定義了一個關系庫連接串，就是 Link000 ，該連接串是連接到工程下面的預設的 access 庫中。如果用戶，沒有自己定義關系庫，那么默認就是Link000 連接串。
用戶還可以自己編輯各種不同的連接串（針對不同的數據庫聯結），前面圖中下面的表格就是維護所有的可用的數據庫聯結串的。
驅動組態：

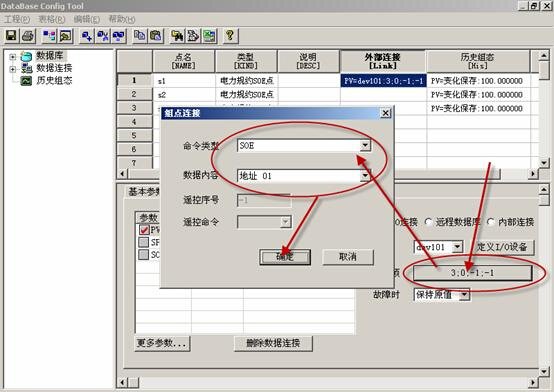

實際的SOE往往要組態某個電力規約驅動，下圖以簡化101規約示范，其他的驅動類似；
類別選擇SOE，地址為01 和 SOE ID 一致。（此處必須一致）
確定后，IO連接組態完成。

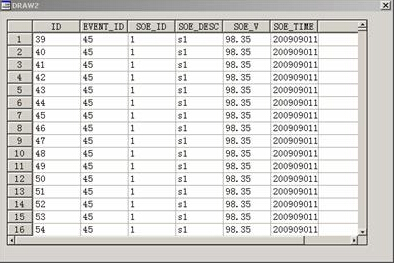

運行效果：
關系庫里面的數據可以通過報表來顯示，如果要看歷史趨勢，可以直接使用紫金橋歷史曲線。更詳細的操作可以參看紫金橋《SOE點使用幫助》和《自由報表》相關文檔。
三、小結
對比國內其他的組態監控軟件，紫金橋實時數據庫提供的SOE點，集中地管理了SOE事件。提供方便的查詢接口，屏蔽了不同的電力規約驅動的實現差異，極大的方便了客戶的使用。
紫金橋SOE點目前可以支持簡化101規約、103規約等標準電力規約。
