關鍵字：紫金橋
摩擦焊 監控系統
一、概述
摩擦焊是利用工件接觸端面相對旋轉運動中相互摩擦所產生的熱使端部達到熱塑性狀態，然后迅速頂鍛實現的一種固相壓焊過程，摩擦焊技術具有接頭質量好且穩定、效率高、節能、節材、低耗、焊接性好、環保無污染等優點，被譽為未來的綠色焊接技術，受到所有工業強國的重視。
二、系統功能描述
摩擦焊監控系統實現的主要功能：
可以按照設定的工藝要求繪制每一次焊接的壓力、位移、轉速曲線，并將所有的曲線、數據等按“次”進行存儲。在焊接工程中，可以對生產過程中的各個參數進行監控，包括運行曲線和實時數據，還可以根據焊接規格、時間等查詢?nèi)魏我淮魏附咏Y(jié)果的歷史數據、歷史曲線，并且可以根據需要刪除焊壞的數據記錄。

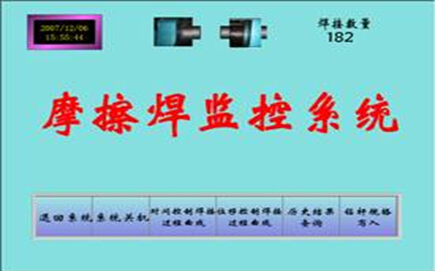

1、主控畫面
系統運行后首先進入主控畫面，系統既可以通過主控畫面上的按鈕進入相應的畫面，也可以按照現場PLC上傳的控制信號切換畫面。

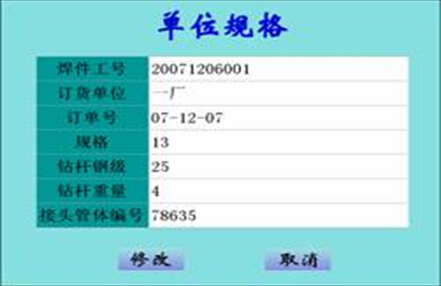

2、轉桿規格寫入窗口
焊接同一批材料之前需要先寫入轉桿規格，系統會將每一次寫入的轉桿規格存入后臺的關系數據庫中，以備日后按照轉桿規格查詢焊接結果。

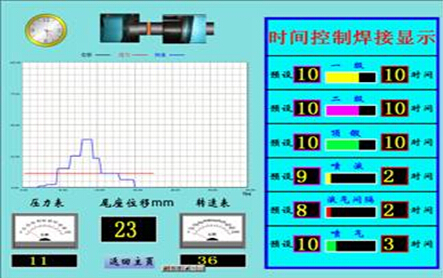

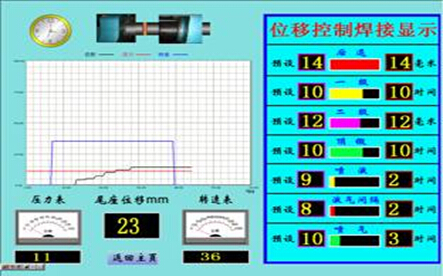

3、時間焊接、位移焊接
時間焊接和位移焊接是兩種焊接工藝，根據現場PLC的控制信號顯示不同的實時數據和過程曲線。

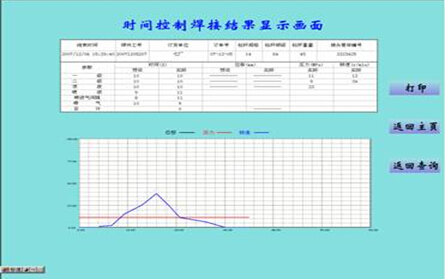

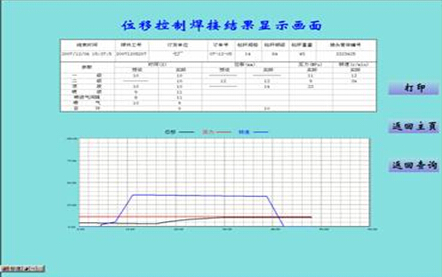

4、焊接結果顯示畫面
每次焊接過程結束后系統會自動轉換到時間/位移焊接結果顯示畫面，在這一頁用戶既可以查看剛剛完成的焊接結果，也可以根據需要將這一結果打印保存。

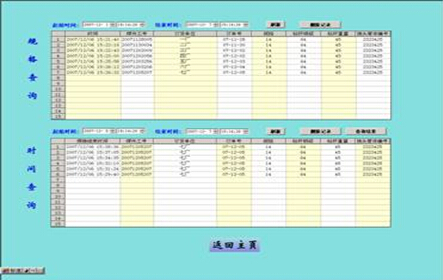

5、結果查詢畫面
在這一頁，用戶可以根據轉桿規格、焊接時間對任何一次焊接的結果進行查詢，并可以刪除不理想的焊接記錄。
三、小結
摩擦焊監控系統中的曲線部分不同于以往我們經常用到的實時曲線和歷史曲線，這個曲線組件可以按照批次根據現場設備的控制信號定時定量的繪制曲線，在批次生產過程中非常實用。這一系統同時體現了紫金橋組態軟件自由報表的強大功能，尤其是報表與關系數據庫連接方面的功能，使得這一工程更加簡單易行。
