關鍵詞：紫金橋 汽配物流 發動機 變速箱 質量監測

一、概述

加入世界貿易組織后，我國經濟發展要進入全球化的大盤子，經濟全球化必將推動我國經濟的進一步發展，因此我國汽配業也將面臨更開放的市場。事實證明，在科技迅速發展的今天，要使我國汽配業的發展與世界的發展趨勢相吻合，必須進一步促進我國汽配業產品結構和組織結構的調整，充分利用現有的技術優勢和國內資源優勢，迅速做大做強，從而完成國際化的戰略構想。業內人士認為，加入WTO后我國汽配業將會出現新的變化：我國汽配企業數量每年會有明顯減少。這是由于：一部分地處城市的國有企業，本來經濟就不景氣，因此無力負擔技術改造及所需達到的環保要求；一部分近年興起的鄉鎮汽配業廠，由于缺乏技術和管理技能，產品技術水平不高、質量低下，原材料大幅度漲價，大致成本壓力太大。因此，大部分會在激烈的國際市場競爭中倒閉或被兼并。而紫金橋適時的出現并使這種情況得到了改善，有效地提升了汽配行業的自動化水平，使該行業的技術水平達到了一個新的高度，大大降低的工作人員的勞動強度，使產品質量的穩定性得到了保證。

二、系統功能描述

紫金橋組態軟件作為這套汽配物流的上位機系統，主要是負責對汽車配件中發動機和變速箱質量監測的任務，本系統連接掃描槍和三菱Q系列PLC，把掃描的型號發送給PLC，由PLC控制設備將發動機或者變速箱傳遞到所需位置?？梢栽诒鞠到y(tǒng)中設定12個代碼號所對應的型號、排量等參數，另外本套還可以自由修改型號等數據，修改的型號會自動下置到PLC當中，這使系統使用起來更加的靈活。

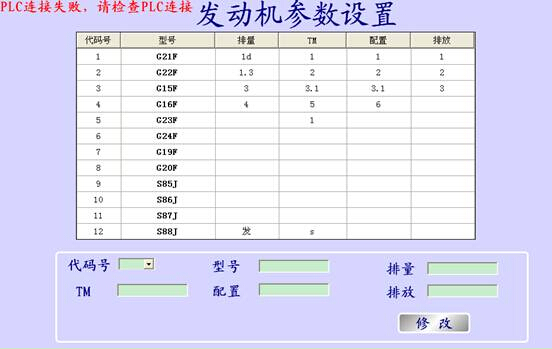

本套系統包含以下幾部分：分別為發動機數據記錄及其參數設置界面、變速器數據記錄及其參數設置界面，出于對系統安全性的保證，對系統做了用戶名、密碼設置，當用戶以管理員身份進入系統的時候，可以對本系統的發動機和變速箱參數進行修改。下面的是發動機的參數設置界面及記錄

可以選擇代碼號，然后直接進行修改，這里要注意的是，修改的型號必須為4位字符，不能包含漢字，同時不能和已有的型號重復。

修改完成后，點擊“修改”按鈕，可以保存修改。對于現場的操作人員來說，從操作方式上，是很簡便的，便于查看和記錄。

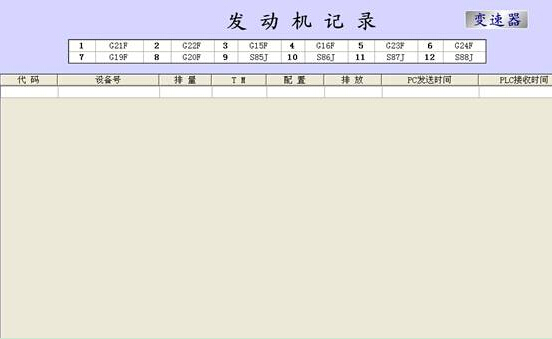

在發動機和變速箱的操作記錄上方可以直接看到代碼號和型號對應的表格，如圖所示：

另外對于系統與PLC的連接，系統中也有一個故障判斷的功能，當系統出現故障時，可以進行判斷，如果PLC通訊失敗，系統界面上方會出現紅色提醒文字，如圖所示：

可以方便操作人員了解到通訊故障的發生，以便及時處理。

三、總結

本套系統也是紫金橋監控組態軟件與掃描槍通訊，對產品標識碼進行統一管理的又一個應用，并且掃描槍可以手動、自動進行切換，這套系統大大降低了原來生產線員工的工作強度，對所需數據進行記錄，方便判斷發動機及變速箱的性能是否達到標準，使產品質量的穩定性得到了保證，達到了用戶的要求。
