概述
目前國內設備廠商銷售的設備分布全國各地，所有設備獨立運行，公司無法通過計算機及時了解所有設備的運行情況，對設備做設定操作和設備出現故障都需要專業技術人員到現場設定和維護，效率較低。智能聯網監控系統,是通過無線的接入方式進行監控和管理所有設備。網絡化服務已經成為提高企業和產品競爭力的重要手段。

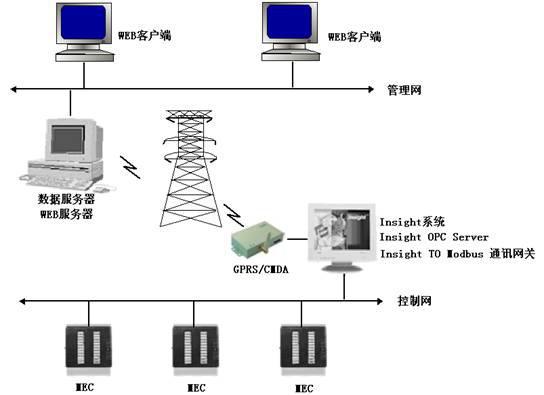

系統架構圖：

方案設計
1、站點數據采集
各個站點采用西門子的MEC200控制設備，并通過一臺上位機監控。第三方集成商可以通過Insight OPC Server讀取和寫入Insight點信息，并將OPC協議轉換成MODBUS SERVER 轉發自計算機串口供數據中心服務器采集。OPC(OLE for Process Control)技術已成為一種工業標準。它是多家自控公司和微軟共同制定并采用微軟ActiveX、COM/DCOM等先進和標準的軟件技術。它為客戶提供了一種開放、靈活和標準的技術，減少了未來的集成系統所需要的開發和維護費用?！?
2、數據傳輸
GPRS DTU主要工作模式為透明傳輸模式、命令模式、短信模式。 GPRS工作在透明數傳模式下，一旦GPRS DTU上電后自動撥號上線，通常在通過GPRS方式下PPP連接的過程中就會被分配一個動態的IP地址。每個GPRS DTU因此通過GPRS網絡獲得一個獨一的動態IP地址，如果終端要建立與中心數據服務器的TCP連接，中心數據服務器IP地址綁定一個動態域名解析，由此終端的GPRS DTU 在上線后，主動向綁定了IP動態域名解析的域名，發送一個自身設備編號、自身動態IP地址以及端口號的注冊信息包，用于保持與中心數據服務器TCP鏈路保持活躍狀態。這種為保持與數據中心服務器的TCP鏈路保持活躍狀態的注冊包，我們稱之為“心跳包”。每當GPRS重新上電，或是應系統地要求被遠程喚醒、或根據GPRS DTU配置設定的發送心跳包間隔時間自動上線，GPRS DTU則應自動的向中心發送心跳包信息，告知數據中心服務器其已保持鏈路正常。
3、數據中心服務器
1、功能概述
數據中心服務器是通過拔號上網的，通過域名管理軟件完成免費域名申請，通過動態域名的方式完成數據的無線傳輸。并在服務器上形成對應的HMI人機界面，完成數據的實時監測和控制。功能概述如下：
◆HMI實時監測設備重要運行參數，根據參數情況做相應處理。
◆對參數超高或超低報警；
◆可集成各種控制功能，如泵和閥門控制,參數的設定等；
◆可進行設備歷史數據查詢，顯示變化曲線，并可根據歷史數據完成各種統計報表或日、月、年報等；
◆可對各站點設備進行管理，運行狀態、是否故障、運行時間等；
◆可通過網絡采用IE瀏覽器進行WWW遠程訪問智能聯網監控系統。
2、功能說明
1）實時監控

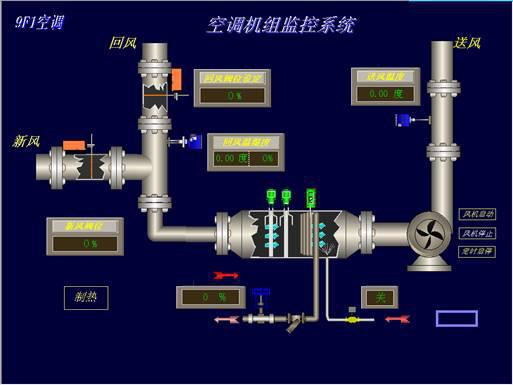

數據中心服務器通過GPRS DTU采集分站網關轉發的數據，并通過組態生成HMI人機界面，實時監測設備的數據，技術人員可通過數據分析設備的運行情況，并做參數的調整下發給設備。有現場設備出現故障，技術人員可通過人機界面查看數據，分析問題，解決問題。

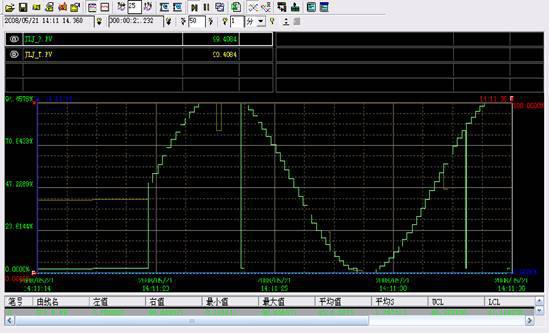

2）曲線分析
通過曲線對關心的重要數據進行顯示，形象的看出數據運行的軌跡,了解設備運行情況,并可通過歷史曲線功能查看歷史數據,便于技術人員對數據的統計分析,合理的調整運行參數。

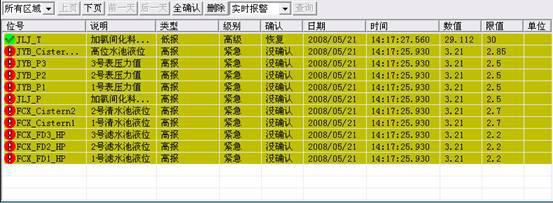

3）報警故障記錄
各設備的出現故障時，系統會通過提示信息和聲音報警提示。同時還具有報警記錄查詢功能，可查詢以前設備的報警情況，便于設置的維護.

4）安全管理
本系統具有用戶管理機制，不同的用戶有不同的安全權限，只有授權用戶才能訪問授權的數據和畫面，保證數據的安全性。不同的用戶具有不同的權限，只有具有相關權限的用戶才能進行相關的操作。
用戶的登陸和權限介紹如下：

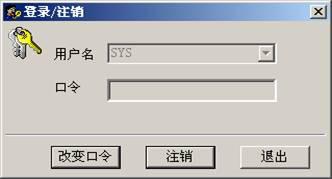

點擊系統菜單“登陸”后會顯示如下圖對話框

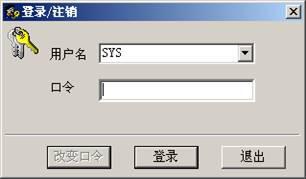

點擊“注銷”按鈕后，對話框變?yōu)橄聢D

選擇相應得用戶名，輸入正確的密碼，點擊登陸，就可以通過系統菜單進入相應的界面進行相關的操作。如果不輸入密碼直接點擊“退出”按鈕，便退出該用戶。

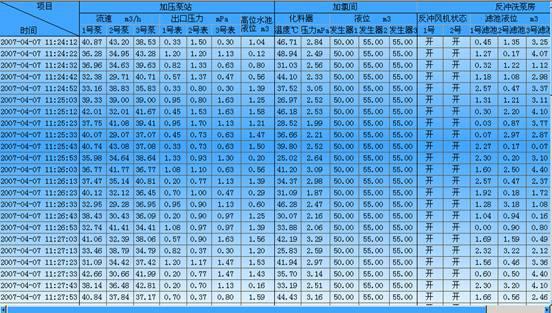

5）數據報表
報表記錄了設備重要運行參數，技術人員可以查詢，便于合理的統計分析出設備的最佳運行參數，降低運行成本.報表可以打印保存.

歷史報表對一些重要參數以報表的方式查詢顯示,可輸入開始時間和結束時間來查詢一段時間的數據運行情況,直觀的分析設置參數信息,并可打印保存和導入EXCEL中分析。
6）網絡結構
服務器/客戶端模式
對于公司的一些重要部門采用C/S模式
采用純客戶端方式，客戶端無須組態
啟動后自動和服務器同步
歷史數據緩存功能加快歷史訪問速度
畫面第一次下載后，每次比較只下載更新過的圖片或數據，降低網絡負荷
Ｗeb發布和ＩＥ瀏覽
采用系統自帶的ＷＥＢ服務器可以輕松構建Ｂ／Ｓ結構的網絡監控查詢子系統
用戶不用安裝任何程序即可在任意一臺機器通過ＩＥ瀏覽器訪問畫面
在有授權許可的情況下，用戶可以在世界任何地方通過Ｉｎｔｅｒｎｅｔ訪問監控畫面。這樣，技術人員外出，只要能上網就可以查看設備運行情況。
總結
企業網絡化快速服務平臺系統應用廣泛，解決設備廠商維護成本高，提高服務質量和服務效率，有效的提高企業和產品的競爭力。
