一、概述
變配電站是電力系統組成的一個重要環節，是電力網中線路的重要連接部分，其作用是交換電壓、匯集和分配電能。變配電站能否正常平穩運行關系到電力系統的穩定和安全，因此對變配電站進行監控和保護具有十分重要的意義。
紫金橋配電站監控系統對綜保設備進行采集，將現場的實際數據和SOE報警信息等實時抓取至本地?cái)?shù)據庫中，一方面，通過接線圖等圖形化方式將實時信息和綜合信息呈現給用戶，另一方面，對獲取的數據進行存儲和判別，保存完整的變電站運行數據，供用戶進行歷史數據和歷史報警追溯。
二、系統功能
1. 數據采集
由紫金橋開發的專屬協議驅動進行數據采集，該驅動程序?qū)崟r(shí)接收設備發送的遙測和遙信數據，采集數據包括各支線的電流、電壓、有功功率、功率因數等信息。同時，提供SOE信息采集功能。
2. 仿真模擬（接線圖）
紫金橋軟件提供了方便快捷的圖形繪制功能，同時，提供了樣式繁多的電力圖元。通過使用紫金橋的圖形繪制功能并配合電力圖元，能夠快速繪制出符合現場實際的模擬接線圖，接線圖中可關聯顯示采集到的實時數據，電力圖元可和遙信量進行關聯，體現現場開關變化。

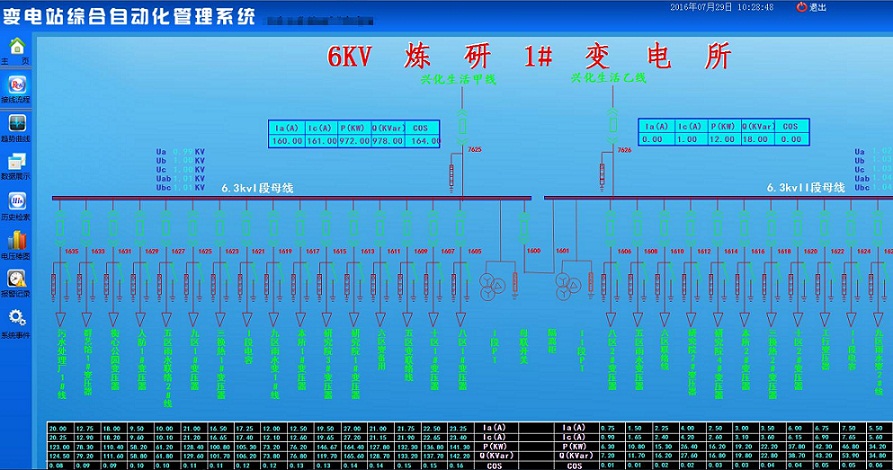

接線圖
3. 歷史存儲和檢索
數據在由驅動程序接收后提交至實時數據庫，數據庫對數據處理后以文件形式進行存儲，歷史存儲的精度和時間長度均可單獨設置。存儲后的歷史數據可由系統專門開發的歷史查詢功能進行檢索，檢索結果以時間序列進行排列和展示。
4. 數據展示分析
系統對實時數據可在接線圖或列表中直觀展示，同時，對歷史數據提供了趨勢曲線和時間列表等數據展示形式，用戶可在系統功能界面查詢所有遙信、遙測位號的一段時間內的數據曲線變化情況，滿足用戶對歷史數據變化追溯的要求。

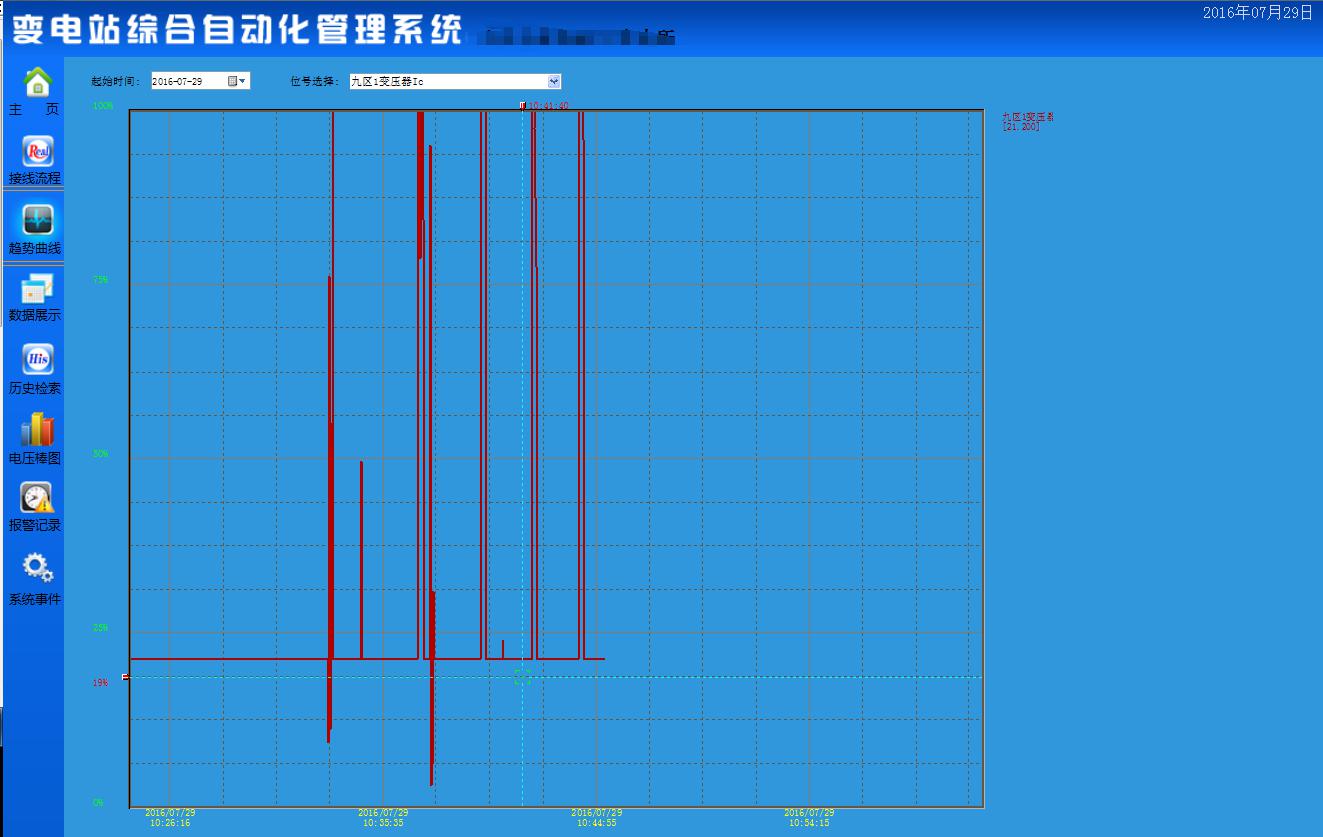

數據曲線

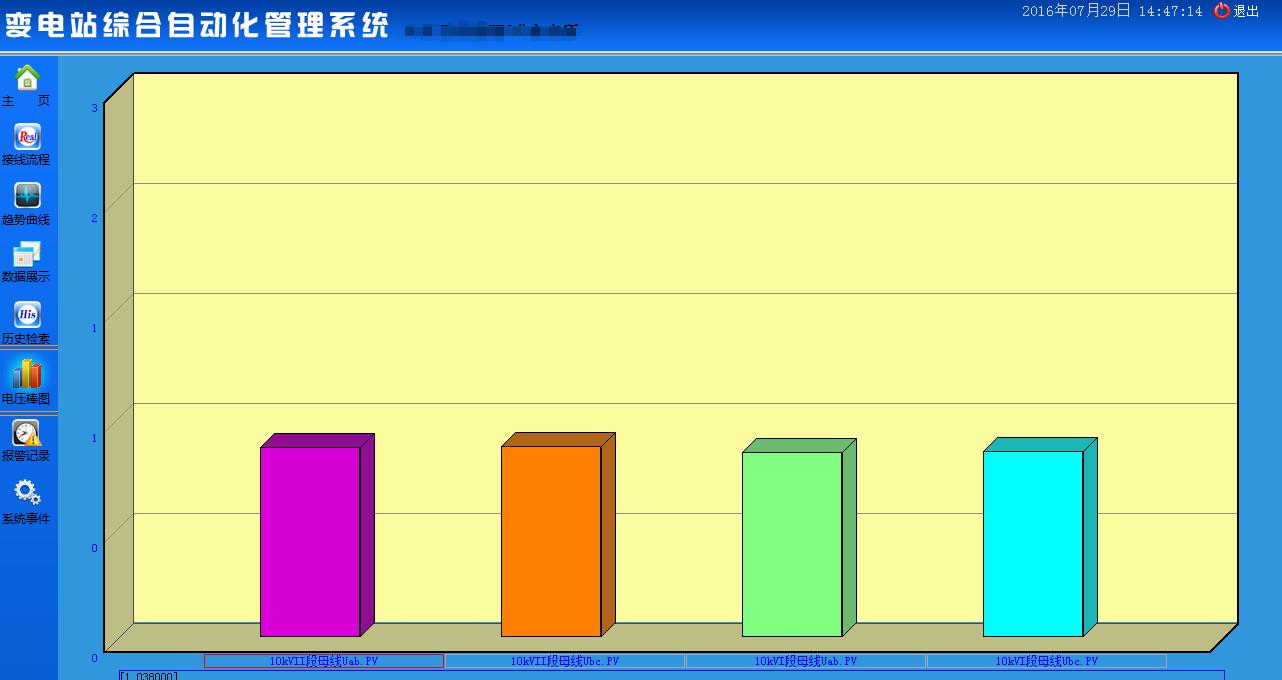

電壓棒圖
5. SOE信息處理
SOE即Sequence Of Event，即事件順序記錄，在電力系統中，要求對所有發生的故障進行時間和事件類型記錄，且SOE記錄必須達到1ms甚至更小分辨率，以滿足用戶查找事故原因，判斷事件邏輯的要求。
紫金橋變配電站監控系統系統具有單獨的SOE處理模塊，該模塊串聯所有系統功能，且具有最高優先級，在采集驅動中對SOE信息進行敏感辨識，并優先解析、傳輸，SOE信息在提交至數據庫后由數據庫優先處理，并實時發送至系統功能畫面中向用戶提示報警，SOE信息具有獨立的數據庫存儲單元進行存儲，保證SOE信息的完整性。

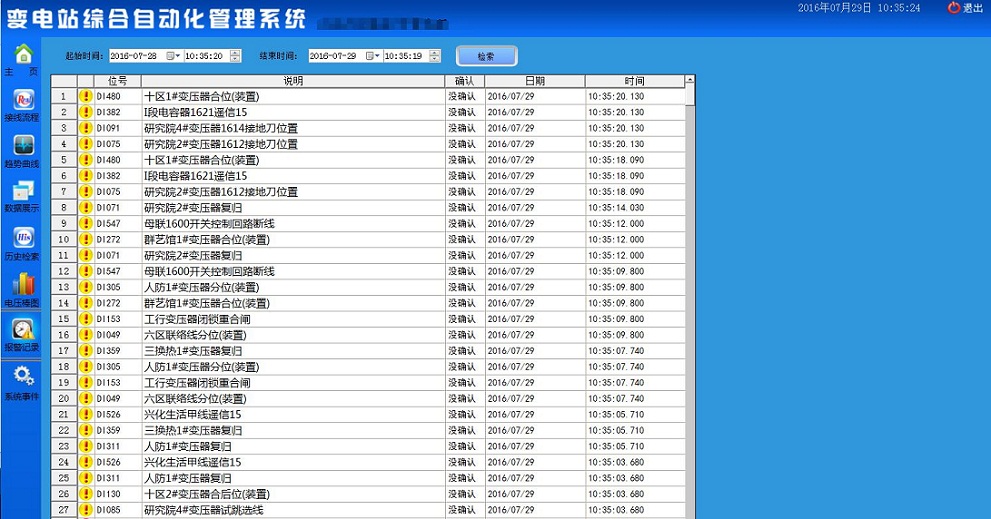

SOE報警信息
三、總結
對于變配電站而言，最重要的是平穩運行，保證電力的正常輸送，同時能夠及時發現并解決輸電過程中發生的各類報警事件并對事件進行追溯。紫金橋監控組態軟件制作的變配電站監控系統能夠快速采集實時數據，直觀展示配電站內的電力數據，并對事件記錄進行詳細、準確的記錄，保證了故障發生時的追溯和處理效率，極大的方便了工作人員的日常維護工作量，減少了人力資源、縮減了事故查詢和修護時間，提高了變配電站的自動化水平。
