[摘要]：

伴隨著高層建筑和大型公共建筑的大量增加，火災因素較多、滅火難度較大等消防問題接踵而至，但是高科技和計算機技術的飛速發展，為消防技術的有效提升帶來契機，于是先進的、控制功能齊全的自動化消防系統已逐漸形成。自動化消防系統將火災自動報警系統、防排煙系統、通風空調系統、自動滅火系統等與建筑設備和防火設施融為一體，自動完成防火和滅火工作。

其中泛海三江消防系統9000系列具有一定代表性。

本文從使用者的角度詳細的介紹了紫金橋軟件與泛海三江消防系統9000系列進行通信的過程。

[關鍵詞]：紫金橋、消防系統、泛海三江、組態軟件、9000系列

本文主要結構如下：

1、泛海三江消防系統簡介

2、在紫金橋軟件中定義設備

3、設置需要采集的數據信息

4、畫面數據展示

一、泛海三江消防系統簡介

485 是一種串行半雙工的多點傳輸通訊物理傳輸協議，由于它的半雙工工作特點，決定了它只能以一主多從的方式工作。泛海三江消防系統以火災報警控制器作為主機，火災顯示盤擴容箱既作為主機又作為從機，火災顯示盤作為從機；從機接收主機發送的信息，并在接收數據后發送相應的應答信息給主機。

485 和 232 的物理鏈路傳輸協議相同，由起始位、數據域、校驗位、停止位組成。具體描述為：起始位 1 位，數據位 8 位，校驗位 1 位偶校驗，停止位 1 位，波特率 9600。

二、紫金橋軟件中定義設備

在了解了泛海三江消防系統基本通訊機制之后，按照下列步驟使“紫金橋軟件”與主控機建立連接。具體如下：

第一步：雙擊Real圖標，啟動紫金橋軟件。如下圖所示：

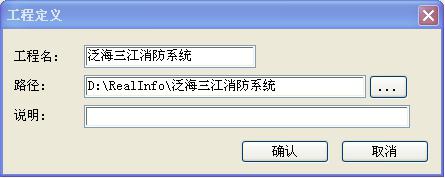

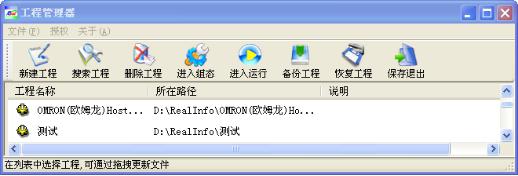

第二步：點擊“新建工程”，可以修改工程名、存盤路徑、說明。修改完成后點擊“確認”。如下圖：

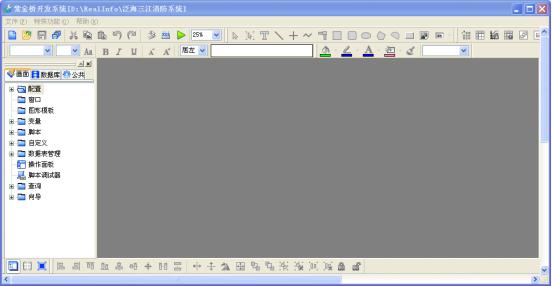

第三步：點擊“進入組態”圖標，如下圖：

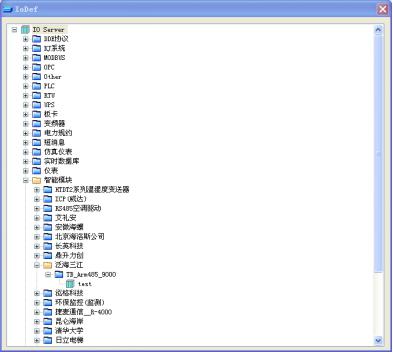

第四步，雙擊“數據庫\設備組態\智能模塊\泛海三江\TB_Arm485_9000”，彈出設備定義對話框，如下圖：

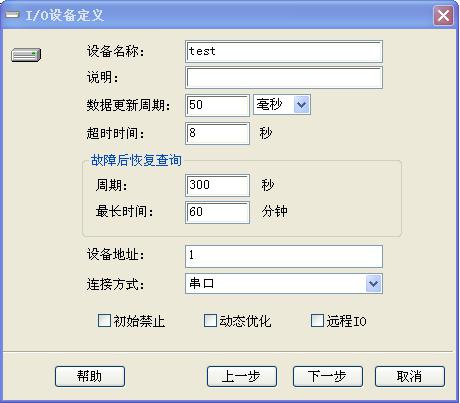

填入自己容易記憶的設備名稱、設備地址，按照設備安裝調試時給定的地址填入。通過設備地址和“紫金橋”系統的設備地址，接收主控機發送給“紫金橋”系統的數據。如果不正確設置設備地址，將造成主控機與計算機的通訊失敗。

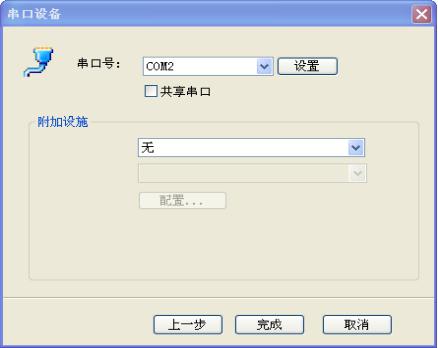

第五步：點擊“下一步”，選擇相應的串口，點擊“設置”，彈出如下圖所示窗口，設置完后，點擊“保存”。（起始位 1 位，數據位 8 位，校驗位 1 位偶校驗，停止位 1 位，波特率 9600）。

第六步：點擊“完成”按鈕，在彈出設備定義窗口中設置是否直連主控機，如上位機與主控機直連，則勾選；如上位機與主控機之間有中間設備，則不勾選。

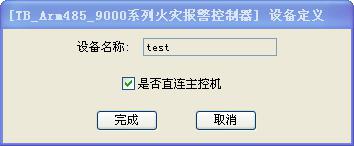

    設置完成后點擊完成按鈕完成設備組態。如下圖：

三、設置需要采集的儀表信息

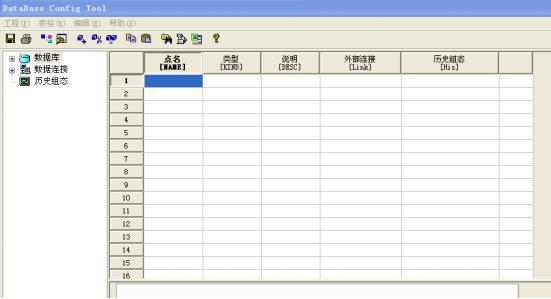

第一步，雙擊“數據庫\點組態”，彈出下圖所示對話框。

第二步，點擊工具欄“”圖標，或雙擊任何一個單元格，彈出下圖所示窗口：

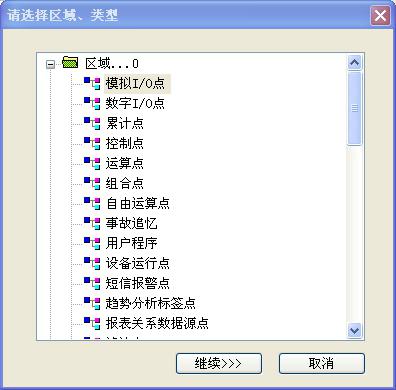

選擇“模擬I/O點”，點擊“繼續”，彈出下圖所示窗口：

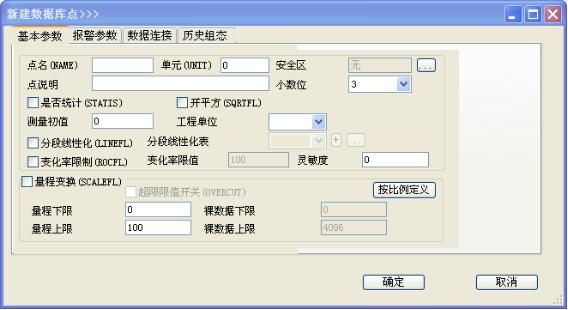

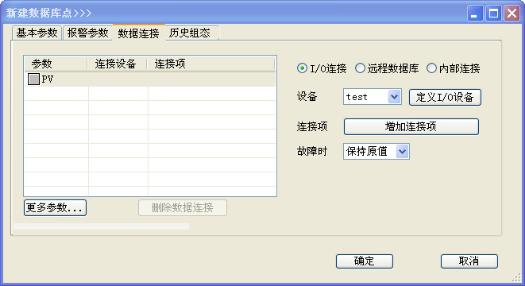

在“點名”欄填入自己容易記憶的點的名稱（假設點名為：xf001）。填寫完成后，點擊“數據連據”標簽頁，在這里具體定義要采集的數據參數，如下圖所示：

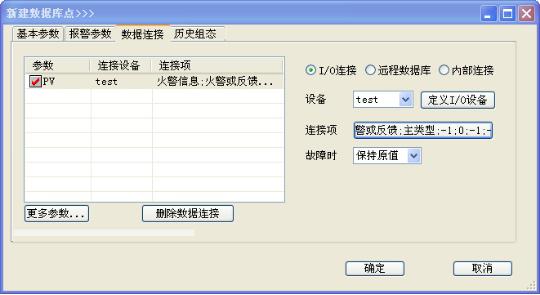

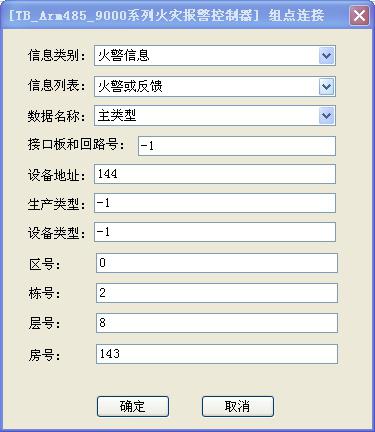

在“設備下拉框”中選擇設備名稱，點擊“增加連接項”按鈕，彈出“【TB_Arm485_9000系列火災報警控制器】組點連接”窗口，如下圖：

1、在“信息類別”中選擇要采集的參數的信息類別；

2、在“信息列表”中選擇要采集的參數的信息子類；

3、在“數據名稱”中選擇要采集的參數名稱；

4、輸入固定的“接口板回路號”，此編號為設備安裝時固定數值，-1表示此項忽略。

5、輸入“設備地址號”，此編號為設備安裝時固定數值。

6、輸入“生產類型”，此編號為設備安裝時固定數值，-1表示此項忽略。

7、輸入“設備類型”，此編號為設備安裝時固定數值，-1表示此項忽略。

8、輸入“區號”，此編號為設備安裝時固定數值。

9、輸入“棟號”，此編號為設備安裝時固定數值。

10、輸入“層號”，此編號為設備安裝時固定數值。

11、輸入“房號”，此編號為設備安裝時固定數值。

設置完成后，單擊“確定”按鈕。如下圖：

如果需要采集多個參數時，請重復該步驟，最后點擊“保存”按鈕。

注意：所有數據均為只讀屬性。位置描述和設備類型描述為字符串信息，使用點的DESC表示，其他數據使用PV表示。火災顯示盤擴容箱-》擴容箱掛接顯示盤配置列表組態時，設備地址項設置只針對數據名稱中：“顯示盤的地址”、“顯示盤的類型”、“區號”、“棟號”、“層號”、“保留1”、“保留2”有效。到這里，我們就配置完了數據連接。也就是說，配置完成了組態軟件與設備的通信連接。

四、畫面數據展示

進入紫金橋開發系統，雙擊“畫面\窗口”，建立一幅畫面，如下圖：

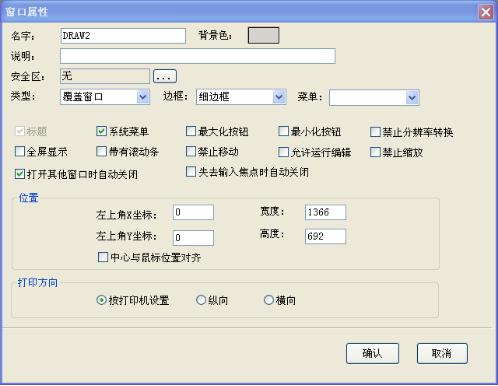

雙擊后彈出下圖窗口：

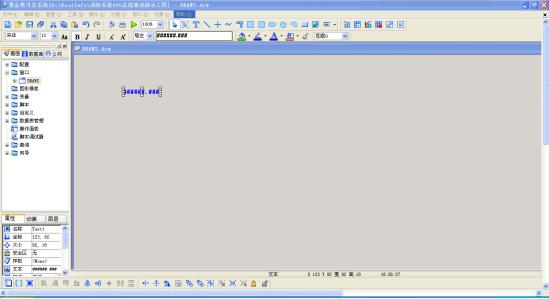

設置完成后，點擊“確認”按鈕，進入下圖所示畫面：

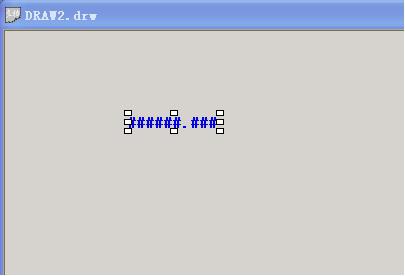

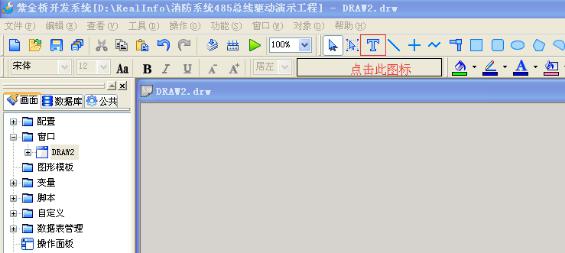

點擊工具欄上的“”圖標，接著在新建的畫面上點擊一下，并輸入內容：“#######.###”，如下圖：

雙擊上圖選中的內容，彈出下圖所示畫面：

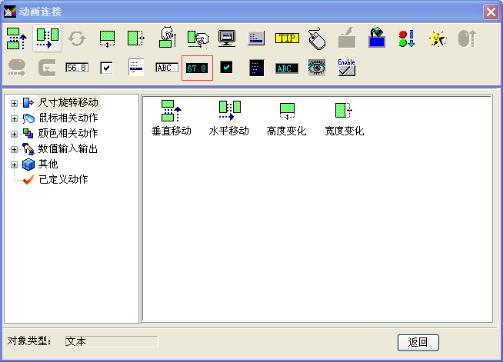

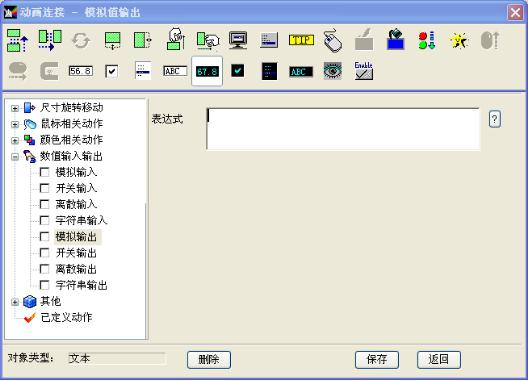

點擊上圖紅色框內的“模擬輸出”圖標，畫面變成下圖樣式：

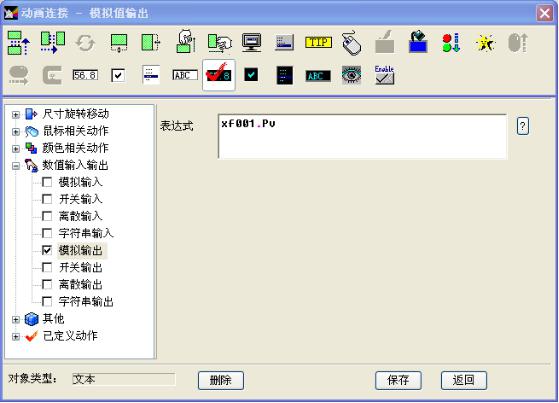

在此輸入需要顯示的點參數，如：xf001.Pv，點擊“保存”，如下圖：

點擊“保存”按鈕，畫面變成下圖所示樣式:

點擊“返回”按鈕。返回到主畫面，如下圖：

點擊上圖中紅色框內的“運行”按鈕，運行后的畫面如下圖所示：

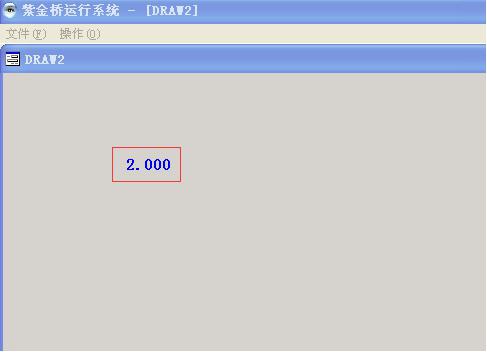

從上圖可以看出，在消防系統中中,按照剛才組點連接設置的xf001模擬I/O點,參數為“主類型”的值是“2”，所以畫面顯示的為“2”。
