一 項目背景

 山東省某市環境保護局為加強對企業的實時監控，新建監控中心一處，用于對企業的與環保相關的生產數據監控。監控中心需要本市某發電廠將DCS內數據通過OPC通訊的方式，將數據上傳到監控中心。為保證DCS的安全運行，依據電力部、公安部的法律、法規，DCS與外網通訊需要加裝網閘等網絡安全設備。

二 項目需求

 1、數據傳輸流程：如下圖所示，某電廠脫硫除塵系統有1套新華DCS控制系統，型號為XDPS-400E/XDPS-400+，紫金橋軟件公司為該電廠提供一套軟件，該軟件分為三個軟件模塊，分別安裝在前置機和后置機上，前置安裝的程序，作用是將采集到的DCS實時數據通過UDP 協議單向向網閘發送，后置機上安裝軟件，作用是收集穿透網閘的UDP數據包，解析成DCS系統實時數據，重新封裝成標準OPCSEVER ，作為接口軟件，將DCS實時數據傳送給環保局?jǐn)?shù)據采集系統。

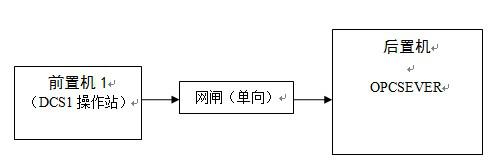

圖1 系統框架示意圖

 2、系統硬件布置如下：前置機1使用FGD-DCS系統操作員站；后置機使用環保局?jǐn)?shù)據采集工控機，安裝在脫硫除塵控制室。網閘設備使用1套獨立的單向物理隔離網閘（需要由電力部、公安部安全認證的產品）；

三 紫金橋數據平臺介紹

 紫金橋軟件針對新華DCS UDP方式單獨開發了接收數據的程序，采用被動監聽端口和接受數據的方式采集數據，這樣不用在新華DCS系統上安裝任何軟件，確保DCS的安全，同時由于網閘的隔離作用，紫金橋軟件是不會向DCS系統內發送任何數據，從而避免人為因素或計算機病毒對新華DCS系統的影響。

 首先在新華DCS一側信息網MMI站和后置計算機（環保局工控機）之間加上網閘，只允許新華DCS數據單向傳輸給后置計算機；然后在MMI站上配置Asdpu.exe程序，使其以UDP方式周期向MIS網廣播所需的數據報文。在后置計算機上安裝紫金橋UDP數據接收程序來被動接收新華DCS實時數據，同時啟動本地后置機上的紫金橋?qū)崟r(shí)數據庫；紫金橋?qū)崟r(shí)數據庫OPCServer即可對環保局提供新華DCS實時數據。如圖2所示

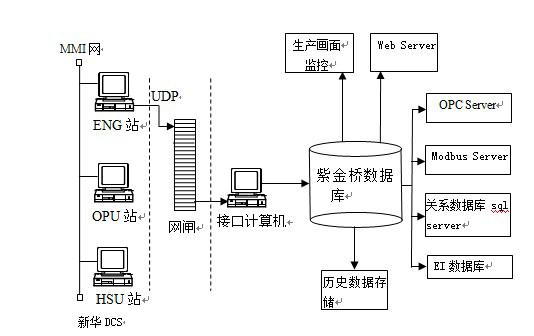

圖2 紫金橋軟件平臺

四 項目實施后的效果

 從DCS側信息數據包可以通過網閘傳輸?shù)焦芾砭W(wǎng)側。從管理網側到DCS側不能通過任何數據包；數據吞吐量大于每分鐘1萬點信息數據包。在后置機上提供工業標準通訊接口OPC Server，與環保數據采集通訊成功，將環保部門所需數據按其要求進行傳送、交換。
