背景

作為企業綜合自動化系統的重要組成部分，基于紫金橋監控組態軟件的電機集中監控系統的主要功能是做到多臺電機的遠程監視和控制，實現控制中心集中監控，現場無人值守的目標。

總體設計

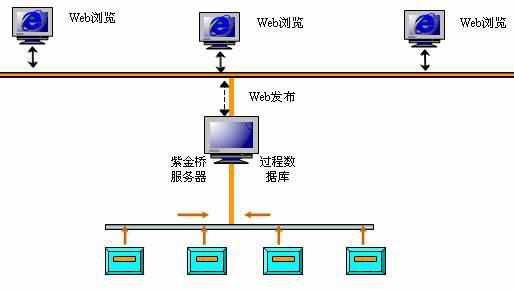

利用RS485的方式，并聯多個電機，各電機參數在紫金橋系統中實現實時匯總，系統可以根據現場參數情況作出及時判斷，支持web瀏覽，實現電機遠程監控。

實時監視

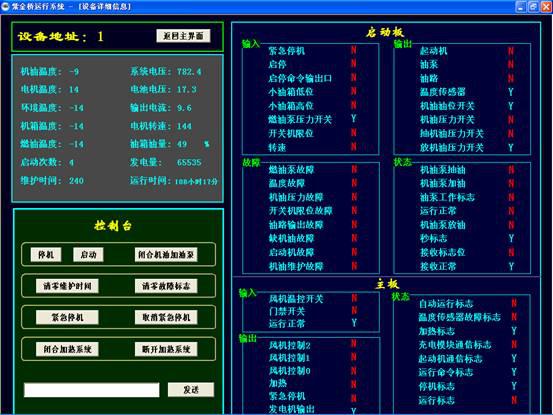

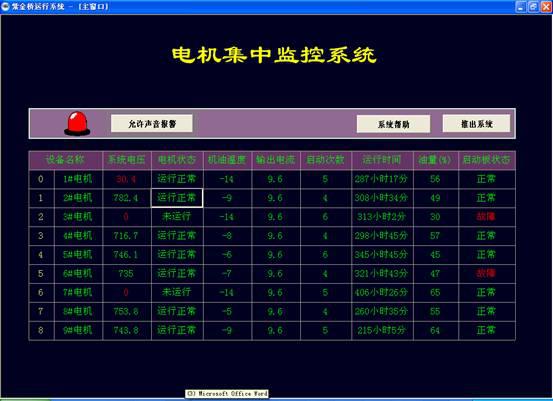

將系統涵蓋的所有電機的啟、停狀態，電流、電壓、油溫、運行時間等信息同步、直觀顯示在遠程計算機的屏幕上，使操作員能夠快速、準確、全面的了解每一臺電機的運行情況。下（圖1）為電機運行數據總圖，通過雙擊單元格可以查看該行所對應的電機的詳細信息，如（圖2）。

圖1

圖2

遠程控制

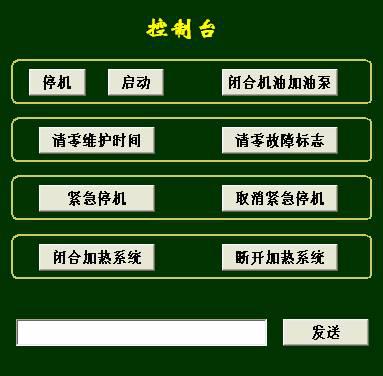

每臺電機都配備相應的控制臺，通過鼠標點擊控制臺的指令按鈕就可以實現電機啟、停等控制，同時控制臺設有安全密碼，防止無權限人員對電機的非法操作。

圖3

在線報警

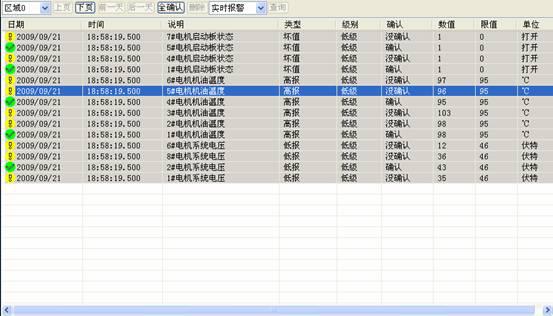

在電機運行過程中，當某一數據發生異常，比如系統電壓或者機油溫度超過限值時，監控系統會自動生成報警信息，并可以聲、光、短信等方式向操作員報警，同事形成報警記錄，便于日后的報警歷史查詢，以及責任確認。

圖4

歷史查詢

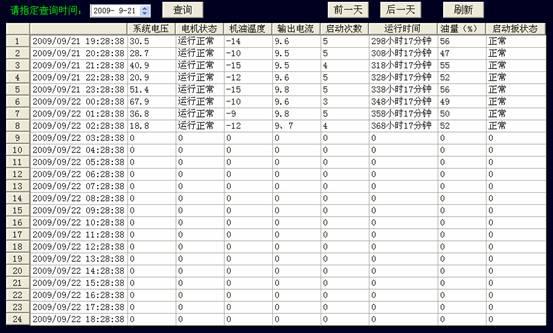

電機各運行參數以歷史數據的形式記錄，系統能夠有效的保存歷史數據，提供定時保存和變化保存兩種方式，歷史數據保存基于紫金橋特有的壓縮算法，在保證數據完整性的同時，盡可能的節省磁盤空間。歷史數據可以方便的查詢，查詢結果以報表、曲線、圖形等形式直觀的展示。

圖5

網絡發布

系統提供IE瀏覽功能，實現不同級別的用戶訪問，這樣具備權限的用戶可以網上控制電機，監視電機的啟停。網絡瀏覽不需要附加設置，直接輸入IP就可以訪問。IE客戶端中的所有信息與服務器端實時保持一致，數據刷新同步，效果和服務器端完全一致，保證遠程監控的高可靠性。

總結

基于紫金橋監控組態軟件的電機集中監控系統，整體設計清晰，功能全面實用，打破了以往電機監控的模式，獨有的報警系統，使電機中運行的各種情況能夠及時通知用戶，強大的歷史數據處理能力，保證電機運行狀態的完整記錄，遠程瀏覽可以根據權限區分訪問內容，系統可靠性強，自投入運行以來，受到用戶的一致好評。
