關于OPT

 OPT（東莞市奧普特自動化科技有限公司）成立于2005年，是專業從事機器視覺光源的研發、生產和銷售，并提供整套機器視覺解決方案的高新技術企業。

OPT銷售及服務網絡覆蓋全球20多個國家和地區，擁有30多家授權代理商，為全球用戶提供高效技術支持及服務。OPT在中國現已發展為規模最大、市場占有率最高、非標準定制能力最強、響應速度最快的機器視覺企業。OPT的光源產品采用全球最頂尖的LED、漫射板、電纜線等其他核心光學材料制作而成，所有技術參數的制定均通過嚴格的測試及使用現場的驗證。目前產品普遍應用于蘋果、FOXCONN等其他全球知名企業以及2012倫敦奧運會現場。

OPT凝聚了一批追求卓越，勇于創新并在機器視覺、自動化行業具有豐富工作經驗的專業技術人員，整體機器視覺技術領先世界。OPT擁有15名光源研發工程師，13名硬件選型工程師。實驗室涵蓋國內10個品牌的相機、鏡頭等其他配件。

OPT將持續成為全球客戶最值得信賴的品牌—— 世界級光源企業。

OPT機器視覺光源是國內視覺行業起步最早發展最快的機器視覺光源品牌。先后獲得30多項專利，被評為東莞市專利培育企業，廣東省高新技術企業。

機器視覺光源分類

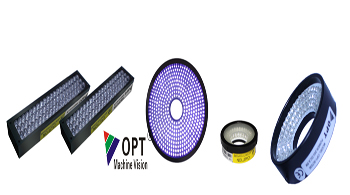

OPT機器視覺光源共有25大系列

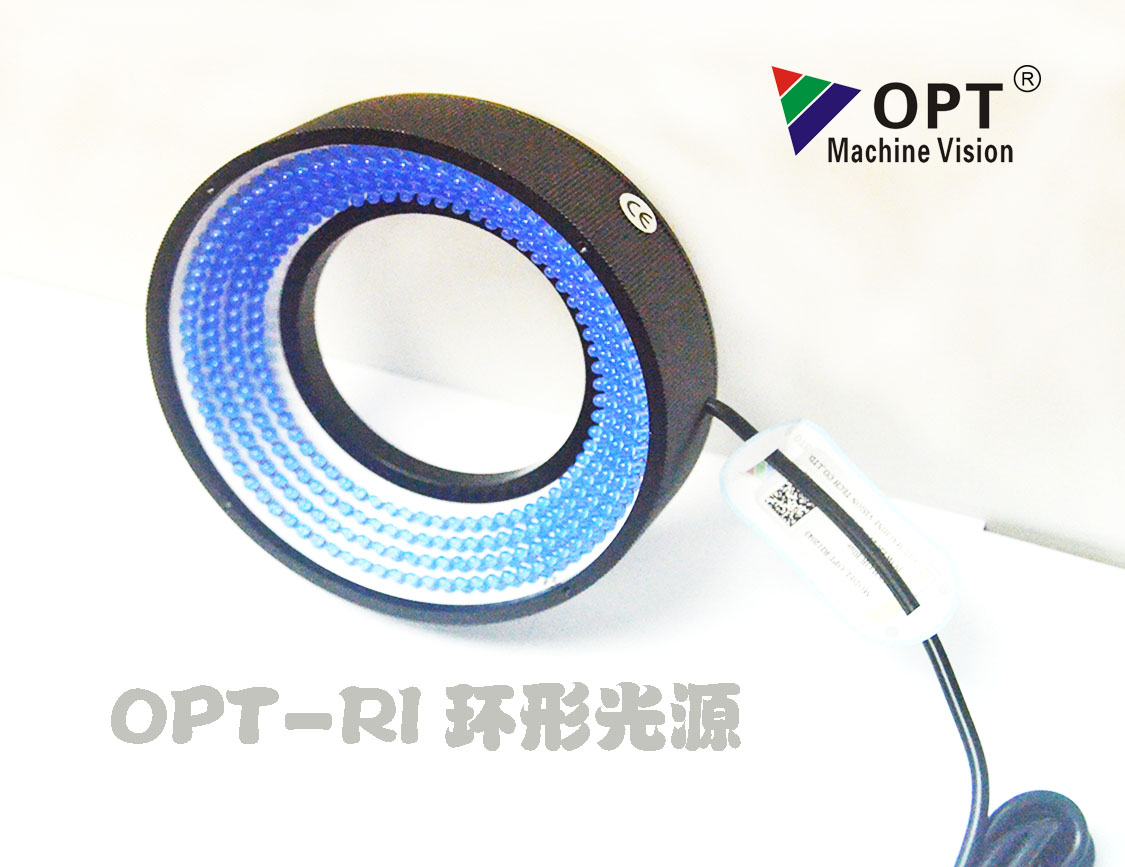

1、 環形光源（OPT-RI系列）

特點：環形光源提供不同角度照射，能突出物體的三維信息，有效解決對角照射陰影問題。高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；可選配漫射板導光，光線均勻擴散。

應用：PCB基板檢測；IC元件檢測；顯微鏡照明；液晶校正；塑膠容器檢測；集成電路印字檢測；通用外觀檢測。

2、 條形光源（OPT-LI系列）

特點：條形光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。

應用：金屬、玻璃等表面檢查；表面裂縫檢測；LCD面板檢測；線陣相機照明；圖像掃描。

3、 高均勻條形光源（OPT-LIT系列）

特點：高密度貼片LED，高亮度，高散射漫射板，均勻性好；良好的散熱設計確保產品穩定性和壽命；安裝簡單、角度隨意可調；尺寸設計靈活；顏色多樣可選，可定制多色混合、多類型排布非標產品。

應用：電子元件識別與檢測；服裝紡織；印刷品質量檢測；家用電器外殼檢測；圓柱體表面缺陷檢測；食品包裝檢測；燈箱照明；替代熒光燈。

4、 條形組合光源（OPT-LIM系列）

特點：四邊配置條形光,每邊照明獨立可控；可根據被測物要求調整所需照明角度，適用性廣。

應用：PCB基板檢測，IC元件檢測；顯微鏡照明，包裝條碼照明；二次元影像測量。

5、 同軸光源（OPT-CO系列）

特點：高密度排列LED，亮度大幅提高；獨特的散熱結構，延長壽命，提高穩定性；高級鍍膜分光鏡，減少光損失；成像清晰，亮度均勻。

應用：此系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷檢測；芯片和硅晶片的破損檢測，Mark點定位；包裝條碼識別。

6、 底部背光源（OPT-FL系列）

特點：用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺；紅白兩用背光源、紅藍多用背光源，能調配出不同的顏色，滿足不同被測物多色要求。

應用：機械零件尺寸的測量；電子元件、IC的引腳、端子連接器檢測；膠片污點檢測；透明物體劃痕檢測等。

7、 側部背光源（OPT-FLC系列）

特點：多次散射發光，局部和整體均勻性都很好；尺寸定制靈活，可以做到較大面積；超薄設計，最薄產品可做到6mm。

應用：大面積電路板電子器件檢測與識別；透視尺寸測量；LCD壞點檢測。

8、 平行背光源（OPT-FP系列）

特點：采用精確光路設計，出射光接近理想平行光，整體結構緊湊。

應用：可以作為背光源用于高精度尺寸測量，也可配合同軸光學系統，用于檢測光滑平整表面的細小劃傷、碰傷等缺陷。

9、 線形光源（OPT-LS系列）

特點：超高亮度；采用柱面透鏡聚光；適用于各種流水連續檢測場合。

應用：線陣相機照明專用；AOI檢測；鍍膜、玻璃表面破損、內部雜質檢則。

10、 線形同軸光源（OPT-LSC系列）

特點：大功率LED，高亮度，保證高度檢測的需要；獨特分光鏡結構，減少光損失；適用于各種流水線連續檢測場合。

應用：線陣相機照明專用；薄膜、玻璃表面破損、內部雜質檢測；高速印刷質量檢測。

11、 點光源（OPT-PI系列）

特點：大功率LED,體積小,發光強度高； 光纖鹵素?zé)舻奶娲?，尤其適合作為鏡頭的同軸光源等；高效散熱裝置，大大提高光源的使用壽命。

應用：配合遠心鏡頭使用；用于芯片檢測，Mark點定位；晶片及液晶玻璃底基校正。

12、 球積分光源（OPT-RID系列）

又名圓頂光源

特點：具有球積分效果的半球面內壁，均勻反射從底部360度發射出的光線，使整個圖象的照度十分均勻；紅、白、藍、綠、黃等多種顏色可選；可調制出任何顏色。

應用：適合于曲面，表面凹凸不平的工件檢測；適合于表面反光較強的物體表面檢測；包裝檢測；適用于外形相同顏色不同的工件。

13、 平面無影光源（OPT-FC系列）

特點：散射發光，均勻性良好；同時具備無影光和同軸光效果；輕巧、緊湊、便于安裝、節省空間。

應用：食品、煙草、日化用品包裝檢測；電器外殼、零件檢測與測量；高反光、不平整表面字符、圖形檢測、測量與識別等。

14、 四邊形漫射無影光源RIH系列（OPT-RIH系列）

特點：實現了四有無影照射效果，不同的工作距離能形成不同的光照環境，可以針對不同的檢測類型使用。

應用：主要應用于表面碰傷、劃傷等缺陷，印刷字符、標志、條碼、指紋、圖文識別等，大多針對幅面較大的矩形目標和幅面較小的不規則目標使用，也可替代普通環形光實現更高均勻性有。

15、 環形漫射光源RIF系列（OPT-RIF系列）

特點：實現了圓形無影照射效果，不同的工作高度能形成不同的光0照環境，可以針對不同的檢測類型使用。

應用：主要應用于表面碰傷、劃傷等缺陷，印刷字符、標志、條碼、指紋、圖文識別等，大多針對幅面較大的圓形目標和幅面較小的不規則目標使用，也可替代普通環形光實現更高均勻性照明。

16、 雙向高均勻漫射光源RIE系列（OPT-RIE系列）

特點：采用設計獨特的漫射板，將光線經過反射和散射形成雙向、高均勻的圓對稱光場，可以將物體表面細微差異造成的干擾過濾掉，凸顯坡度急劇變化特征。

應用：主要應用于金屬器件邊緣定位、尺寸測量、碰傷檢測等，也可替代普通環形光實現更高均勻性照明。

17、多方向高均勻漫射光源RIW系列（OPT-RIW系列）

特點：采用設計獨特的漫射板，將光線經過多次反射，形成多方向、高度均勻的圓對稱光場，可以將物體表面不同坡面都照射均勻。

應用：主要應用于電子配件維修、回收返修、器件安裝定位、表面字符圖案識別和尺寸檢測等，也可替代普通環形光實現更高均勻性照明。

18、 球狀分布式對稱無影光源RIU系列（OPT-RIU系列）

特點：采用特制漫射板將光散射到不同方向，形成漸變球狀分布，使得整個球面目標不同坡度的反光強度都比較一致，過濾局部反光干擾。

應用：主要應用于電子器件、玻璃制品、沖壓金屬件、注塑塑料件等反光表面的字符、圖案檢測與識別等，也可替代普通環形光實現更高均勻性照明。

19、 平行集光光源（OPT-PL系列）

特點：采用大功率LED結合獨特散熱結構，確保光源有足夠的亮度，整體上利用透鏡將通過散射板的光線匯聚起來形成均勻的光束，光線方向性好，接近平行光，可以保持在比較遠的距離，光線都比較集中，可以作為背光或遠距離打光的光源。

應用：遠距離集束光源，實現不同距離下的聚光照明。

20、 對位專用光源（OPT-VA系列）

特點：對位精度高；體積小，集成度高；攝像機接口可選；放大倍數可選。

應用：上下兩工件對準專用，如全自動印刷機、COG等。

21、 AOI專用光源（OPT-RIA系列）

特點：RIA系列光源專用于電路板焊錫檢測；不同角度三色照明，凸顯焊錫三維信息，層次清晰；漫射板導光，光線均勻，減少反光；紅、藍、綠、三色搭配，其它多種顏色可選。

應用：AOI專用光源。

22、 大功率系列光源

特點：原材料為超大功率LED，高密度排布，亮度超過一般光源三倍以上；散熱設計好，發光穩定，壽命長；設計制作靈活，形態多樣；尺寸和發光方向可根據客戶要求定制。

應用：遠距離照明；高速流水線照明；大面積照明。

23、 光纖點光源（OPT-QG?）

特點：采用德國原裝大功率LED燈芯,壽命約為鹵素光源的20倍；亮度控制采用恒流控制方式；一體化

機箱，內置100-240VAC電源；功耗為25W，亮度相當于150W鹵素光。

應用：原使用鹵素?zé)?font face="Arial">+光纖的應用都可以直接替代；醫療照明；半導體設備；電子器件設備；顯微鏡操作；一般工業照明。

24、 紅外光源

特點：真空波長：850nm，940nm

應用：醫學（血管網識別、眼球定位）；包裝（可以透過塑料包裝）；服裝、紡織；制藥；電子、半導體；LCD、OLED。

25、 紫外光源

特點：真空波長：365nm，385nm

應用：驗鈔；熒光特質檢測；熒光字符、條碼、二維碼識別；玻璃微小缺陷檢測；光化學效應（只能用于抽檢）；產品外殼微小劃傷、碰傷等缺陷檢測。

如何選擇機器視覺光源

機器視覺光源是影響機器視覺系統輸入的重要因素，它直接影響輸入數據的質量和應用效果。針對每個特定的應用實例，要選擇相應的照明裝置，以達到最佳效果。

選擇光源的前提信息：

檢測內容(application)

外觀檢查、OCR、尺寸測定、定位對象物

1、想看什么(異物、傷痕、損缺、敲痕、污染、標識、形狀)?

2、表面狀態(鏡面、糙面、曲面、平面)?

3、立體? 平面?

4、材質、表面顏色?

5、視野范圍?

6、動態還是靜態(相機快門速度)?

限制條件

1、工作距離(鏡頭下端到被測物表面的距離)

2、設置條件(照明的大小、照明下端到被測物表面的距離、反射型or透射型)

3、周圍環境(溫度、外亂光等)

4、相機的種類(面陣or線陣)

簡單的預備知識：

1、因材質和厚度不同、對光的透過特性（透明度）各異。

2、光根拠其波長之長短、對物質的穿透能力（穿透率）各異。

3、光的波長越長、對物質的透過力越強，光的波長越短、在物質表面的拡散率越大。

4、透射照明、即是使光線透射對象物、并観察其透過光之照明手法。

光源：

1、穏定均勻的光源極其重要

2、目的：將被測物與背景盡量明顕區分

3、摂取圖像時、最重要之處是如何鮮明地獲得：被測物與背景的濃淡差

4、目前在圖像處理領域中最広范的技術手法是：二值化（白黒）處理

為了能夠突出特征點，將特征圖像突出出來，在打光手法上，常用的包括有明視野與 暗視野。

明視野：用直射光來観察對象物整體（散亂光呈黒色）。

暗視野：用散亂光來観察對象物整體（直射光呈白色）。

具體的光源選取方法還在于試驗的實踐經驗。

非標定制

當標準光源無法滿足要求時，就需要進行非標光源的選型與設計。OPT擁有完善的非標定制系統，可以在10內提供非標光源。OPT非標定制說明：

環形光源：可按角度、內徑、外徑、顏色、亮度、均勻性、安裝孔位定制。

背光源：可按顏色、亮度、長寬尺寸、發光面、均勻性、安裝孔位定制。

同軸光源：可按顏色、亮度、長寬高尺寸、視窗、安裝孔位定制。

條形光源：可按顏色、亮度、長寬尺寸、LED燈排數、安裝孔位定制。

線形光源：可按顏色、亮度、長寬尺寸、發光源、均勻性、安裝孔位定制。

AOI光源：可按顏色搭配、外殼、內徑、發光角度定制。

球積分光源：可按外徑、內徑、顏色定制。點光源：可按亮度、功率、顏色定制。

條形組合光源：可按顏色、亮度、長寬尺寸、安裝孔位定制。

對位專用光源：可按相機類型、安裝尺寸、照射方式定制。

組合光源定制：不同型號結合、如同軸光和環形光組合、環形光與環形光組合、顏色組合。

產品應用

1、半導體行業：外觀缺陷、尺寸大小、數量、平整度、間隔、定位、校準、焊點質量、彎曲度等等的檢測和測量。

2、SMT行業：虛焊，短路，多錫，少錫，元件偏移，元件極性，元件側立，元件翻轉，OCR，OCV，條碼識別。

3、電子行業：檢測污點，劃痕、淺坑、淺瘤、邊緣缺陷、圖案缺陷等；測量內圈直徑、外圈直徑、偏心度、高度、厚度等。

4、煙草行業：在印刷生產線上對于煙盒的印刷質量進行檢測，主要缺陷類型為：刀絲、針孔、毛發、飛墨、漏印、飛蟲、套印誤差等，檢測水松紙印刷過程中花紋、文字及燙金圖案的印刷質量。

5、醫藥/醫療行業:：對液體制劑的灌裝液位、瓶體內雜質及封蓋質量；尺寸不合格的膠囊；對泡罩藥品的缺粒；對醫藥產品的外包裝打碼效果；對外包裝紙箱的滿箱及數量檢測。

6、汽車行業：齒輪號的符號識別，里程表上的數字檢測，剎車片的印體識別、各零件的尺寸測量等等。

7、印刷行業：材質的缺陷檢測（如孔洞、異物等）；印刷缺陷檢測（如飛墨、刀絲、蹭版、套印不準等）；顏色缺陷檢測（如淺印、偏色、露白等）。

8、食品飲料行業：玻璃瓶的質量檢測，瓶子的計數，液位檢測，異物檢測，標簽檢測。
