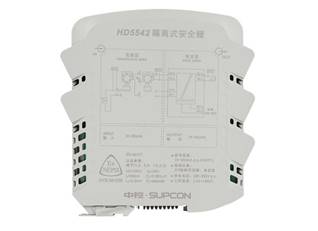

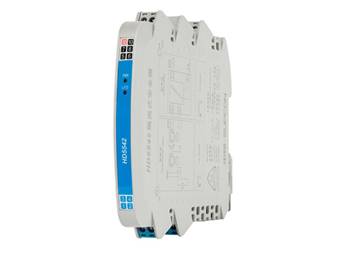

HD5500系列隔離式安全柵輸入/輸出/電源三端口隔離，滿足[ExiaGa]ⅡC防爆等級要求，適用于最危險的0區及最危險介質。

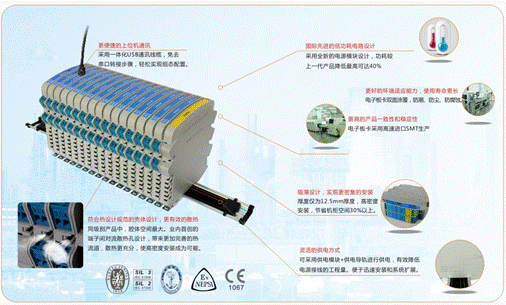

HD5500采用先進的低功耗電路設計，功耗比上一代產品降低40%；并采用業內首創的端子間對流散熱孔設計，帶來更加完善的熱流道，散熱更充分，配合同類產品無出其右的12.5mm厚度，使高密度安裝成為可能，節省機柜空間30%以上。
HD5500采用一體化USB通訊線纜，免去串口轉接步驟，輕松實現組態配置，和上位機通訊更便捷。
HD5500還可采用底部供電導軌進行供電，有效降低電源接線的工程量。節約人工成本，便于迅速安裝和系統擴展。
主要特點
1、智能化設計，所有型號帶有故障報警指示燈，方便現場使用時的快速故障定位；
2、中控系統（DCS、SIS）、變送器、閥門等的完美搭檔，相同研發平臺、制造平臺、質量管控，從原理樣機開始就進行了無數次的匹配性驗證；
性能指標
供電
工作電源：(20~35)VDC（與隔離式安全柵相連的控制儀表的電源或其內部可能產生的電壓不得高于250V AC/DC）
最高允許電壓Um：250VAC/DC
安裝環境
連續工作溫度：(-20~60)℃
存儲溫度：(-40~80)℃
相對濕度：(5~95)%
基本結構
重量：約110g
外形尺寸：127.5mm×118.9mm×12.5mm

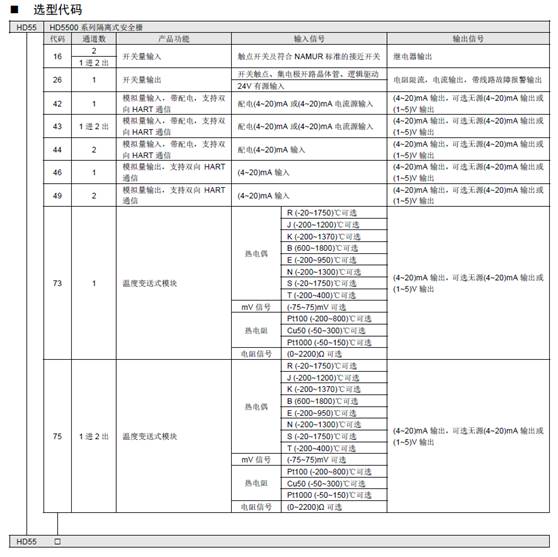

主要型號
主要配件
1. 選擇HD5573或HD5575，請注明輸入信號類型和量程范圍。對熱電偶輸入信號，產品上標號為3/4的接線端子位置將裝配HD55-CJC端子（內含冷端補償元件，不可用于線纜連接）；對于其它輸入信號，產品上標號為3/4的接線端子位置將裝配普通接線端子，可用于正常的線纜連接。
2. 本公司提供Inscan HDC通訊套件（含上位機配置軟件及配套的專用通訊線纜）及HD55-CJC端子或普通接線端子可選。配合該通訊套件，用戶通過PC機即可實現對HD5573、HD5575溫度變送型隔離式安全柵進行信號類型和量程范圍的設置。當信號類型在熱電偶和熱電阻之間變更后，需正確匹配HD55-CJC端子或普通接線端子方能確保產品的正常使用。
3. HD5526默認輸入信號為開關量，選24V有源輸入時需在選型中注明。
4. HD5516默認為2通道，選1進2出時需在選型中注明。
5. 電流輸出可選無源(4~20)mA輸出或(1~5)V輸出
6. 所有型號均可選擇導軌供電，請?jiān)谶x型時注明。
