主軸回轉精度分析儀

 一.主軸回轉精度分析儀工作原理

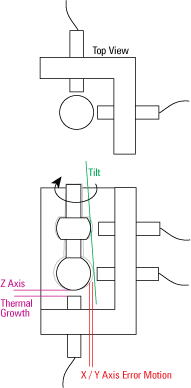

   1.在特制的探頭座上安裝非接觸電容式位移傳感器探頭，測量主軸刀架或車床卡盤上安裝的精密標準球或標準棒的動態位移。在目標的頂端安裝探頭Z，以測量Z軸的動態位移。在離主軸箱的近端安裝第一對探頭X1,Y1，互成直角，以測量目標離主軸箱近端的X軸和Y軸的動態位移。在離主軸箱的遠端安裝第二對探頭X2,Y2，互成直角，以測量目標離主軸箱遠端的X軸和Y軸的動態位移。將這些探頭對進行組合，得出傾斜測量結果。

   2.主軸轉動時，專用軟件將從傳感器探頭收集讀數并分析結果，然后以預估測量值或極坐標或線性圖的形式在電腦屏幕上顯示結果。

   所執行的測試結果顯示包括：

  A. 徑向旋轉敏感度   X軸值  Y軸值

  B. 徑向固定敏感度   X軸值

  C. 徑向傾斜度

  D. 軸向             Z軸值

  E. 熱膨脹

  F.  FFT

  G. 轉速

二.主軸回轉精度分析儀配置及指標

  1. 電容式位移傳感器

  DWS型電容式振動位移測量?jī)x可測量標準球或標準棒目標的運動，儀器分辨率高達1納米，有三種量程可供選擇，可提供最精確的主軸測量，內外，儀器獨特的7.5KHz帶寬可測量極高速旋轉的主軸。

  DWS型電容式振動位移測量?jī)x技術參數：

  A. 直接顯示被測靜態位移值或振動位移幅值

  B. 量程/分辨率：±3μm/0.001μm、±30μm/0.01μm、±300μm/0.1μm

  C. 頻響：0--7.5KHz

  D. 線性度： 0.5%FSO

  E. 輸出電壓：0-- ±5.000V

  F.電源： 220V ±10%  50Hz

傳感器探頭

  2.數據采集器，筆記本電腦，回轉精度測試分析軟件

  USB接口，16位AD精度，250KS/S采樣頻率，12位DA精度  單端16路/差分8路輸入

三.主軸回轉精度分析儀機械配件

  1.探頭座

3探頭座  利用3個通道系統進行X、Y及Z軸測量

5探頭座  利用5個通道系統進行X、Y、Z軸及傾斜測量

  2.標準球
