28000系列 Size 11 直線步進電機

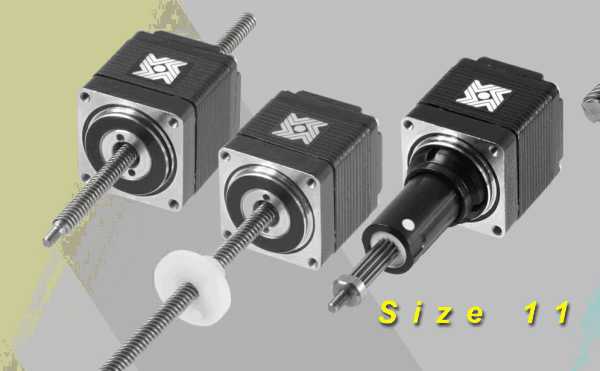

海頓Size 11 電機體積小，性能高，適用于安裝空間狹小的應用。有三種設計，即固定軸式、貫通軸式和外部驅動式，28000系列電機的步長從0.000125"(0.003175mm)到 0.002"(0.0508mm)可供選擇。Size 11 直線電機可提供高達25磅（11.5kg)的推力。
28000系列Size 11直線步進電機-電氣特性
Size 11：28mm（1.1")混合式直線電機(1.8°步進角)
電機型號編碼
固定軸式
28H4(X)-V
28H6(X)-V
貫通軸式
28F4(X)-V
28F6(X)-V
外部驅動式
E28H4(X)-V
E28H6(X)-V
繞組類型
雙極性
單極性**
工作電壓
2.1 VDC
5 VDC
12 VDC
每相電流
1 A
0.42 A
0.18 A
每相電阻
2.1 Ω
11.9 Ω
68.6 Ω
每相電感
1.5 mH
6.7 mH
39 mH
3.3 mH
19.5 mH
功耗
4.2 W
轉子慣量
9 gcm2
溫升
135°F (75°C) Rise
重量
4.2 oz (119 g)
絕緣電阻
20 M Ω
**單極性驅動比雙極性驅動的推力大約小30%。
直線步長螺桿0.1875" (4.76 mm)
代碼
英寸
毫米
0.001
0.0254
1
0.002
0.0508
2
0.0005
0.0127
3
0.000125
0.0031
7
0.00025
0.0063
9
標準電機的絕緣等級為B級，額定最高溫度為130℃。
輸出軸全部伸出或全部收回時應考慮專門的驅動條件。
28000系列Size 11 電機尺寸圖
28000系列Size 11 電機的速度與推力曲線比較圖
L/R 驅動
斬波驅動
合適的升速斜率有助于提高電機的最高運行速度，或是可將更高的負載，更快地加速到預定速度。同樣，合理的減速斜率可使電機停止時防止過沖。注：以下斬波驅動曲線是在5V電機電壓和40V電源電壓下作出的。
