產品優勢：
·可以快速建立測量坐標系統，光路遮擋后可隨時恢復測量，不影響數據接收;
·測量分辨率高達0.1或0.5μm，可同時捕捉到X和Y兩個方向的偏移量，有利于得到全面的直線度特性；
·可以測量較長的工件,適合于大型機床和設備的制造檢驗和校準,也可作為設備安裝調試時精密定位工具;.
·重量輕，體積小，便于攜帶。也可安裝固定在設備上使用;
·通過藍牙無線接收數據更便捷;
·圖形化軟件界面，操作簡單易學，容易掌握。
由于光電準直系統的高精度、穩定性，在機械工業，自動化及機械和建筑工程領域得到廣泛應用。RAYTEC GEPARD?激光準直儀是一款通用的高精度測量及校準系統，它能夠簡捷快速地完成測量任務，并實時顯示測量值，同時進行被測工件的校準、微調或在線測量。測量結果直接傳輸?shù)杰浖?，并可打印出結果。
可輕松完成直線度、平行度、垂直度、定位、校準、同心度、同軸度、主軸旋轉中心徑向跳動的測量.
新型3D 型號更增加了定位點距離的測量功能，達到快速準確便捷的幾何形狀誤差測量。
RAYTEC GEPARD bt?激光準直儀由發射器和接收器組成。
GEPARDbt?發射器是一款高穩定性的半導體激光器，在可視范圍內無誤差工作，尤其是軟件中的微調和安裝模塊可確保工件方便快捷地調整，內置二維高靈敏度的激光探測器PSD（即GEPARDbt?接收器）。
當觸及PSD的激光信號顯示出工件精確的幾何位置的同時，便得出XY軸的mm值，通過沿著激光導軌移動GEPARDbt?接收器，工件的直線度（X值/直線）和平面度（Y值/垂直）便會在測量任務中同時完成。
GEPARDbt?發射裝置是一款高精度激光發射器，使用高穩定性，光纖耦合半導體的可見激光，內置精密校準裝置，確保快速精確發射激光束。
GEPARDbt?接收器中的光電感應傳感器非常精確地（分辨率達1ppm）探測激光束,數字信號處理器可以避免各種的環境干擾，完美處理測量數據。
來自傳感器的數據可通過藍牙無線技術被傳輸?shù)接嬎銠C(jī)上，確保傳輸數據的安全性和使用方便。提供標準無線連接方式的同時，還可選擇光纖電纜連接。
可實現遠程控制，手持操作裝置可以直接遠程控制測量過程和軟件應用。

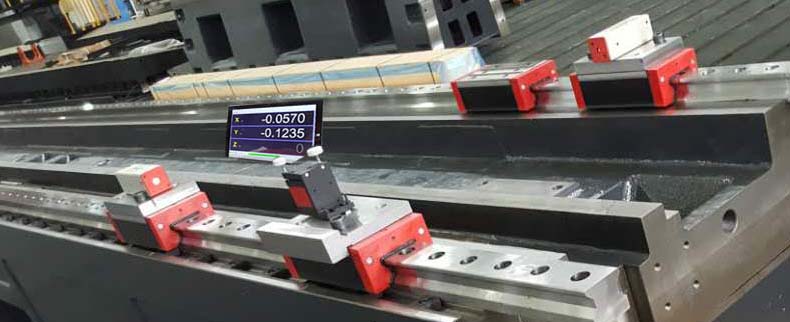

測量示意：
應用范圍：
·用于直線度測量及導軌、機床調整
·鋼構框架校準
·測量和調整鐵軌、導軌、輥軸、地面波等的平行度
·測量和校準軸承座、鉆孔
·測量垂直度和各種調整
·工件、機械定位
·監測工件變形、撓度、位移
·為提高測量精度進行環境分析
軟件應用：
測量數據記錄和評估軟件GEPARDbt?系統在WINDOWS操作系統下運行，可進行快速和高質量的測量工件：
·直線度、平行度、垂直度、位置校準（工件定位）；
·發射器和接收器之間的直線度誤差可通過軟件自動修正，使用?Adaptive measuring method“模式可提高測量精度；
·在記錄測量值期間，數據以圖釋和數字方式顯示在電腦顯示屏上，大尺寸數字和圖形利于遠距離讀取；
·測量工作完成后，另有其它功能可用，比如自由選擇參考點（plumb-line method）模式，按照ISO1101以線性回歸為基礎的測量值表示，全面統計計算；
·作為標準設置，測量系列和設置參數都可作為測量報告打印出來，并保存在最新的工作進程中；
·測量數據是以ASCII碼格式存檔，可使用常規的表單或數據軟件進行處理。
技術參數：
| 項目/規格 | GEPARD S4K(cubic立方型) | GEPARD S4R(cylindrical圓柱型) |
| 發射器 | ≤1mW | ≤1mW |
| 激光功率 | 2 | 2 |
| 激光波長 | 約650nm | 約650nm |
| 激光光束波形 | 圓形 | 圓形 |
| 激光束φin 20 m | 約6mm | 約6mm |
| 電源 | 鎳氫充電電池，1.5V | 鎳氫充電電池，1.5V |
| 體積LXWXH | 141X50X50mm | ?50mm,L:70mm |
| 重量 | 650g（含電池） | 500g（含電池） |
| 微調 | √ | - |
| 光學機械中心校正 | - | √ |
| 接收器 | GEPARD5 E4K | GEPARD15 E4K | GEPARD5 E4R |
| 測量距離L（Z） | 0-15m | 0-30m | 0-15m |
| 測量范圍R（X/Y） | 5X5mm | 15X15mm | 5X5mm |
| 分辨率 | 0.1μm | 0.5μm | 0.1μm |
線性1)2)(1m內)(mm)
(R為測量范圍) | R(mm)×0.4‰ | R(mm)×0.5‰ | R(mm)×0.4‰ |
線性1)2)(1m以上)(mm)
(R為測量范圍,L為測量距離) | R(mm)×0.4‰+0.001×L(m) | R(mm)×0.5‰+0.001×L(m) | R(mm)×0.4‰+0.001×L(m) |
| 重復性1)2) | ±0.25μm | ±0.5μm | ±0.25μm |
| 電源 | 鎳氫電池，1.5V | 鎳氫電池，1.5V | 鎳氫電池，1.5V |
| 無線數據傳據距離 | 100m | 100m | 100m |
| 體積LXWXH | 141X50X50mm | 141X50X50mm | ?50mm,L:100mm |
| 重量 | 570g（含電池） | | 500g（含電池） |
| 光學機械中心校正 | - | - | √ |
| 溫度范圍 | 10-45℃ | | |
| 數據處理 |
| 軟件功能 | WIN-GEPARD測量軟件可進行直線度、校準、定位、平面度、角度；平行度和垂直度、距離(選配功能)、同心同軸度(cylindrical)等測量及數據處理 |
| 可選附件 |
| 五角棱鏡 | 最大角度誤差4秒，實現平行度、垂直度測量功能 |
| 距離測量附件組 | 實現三維測量功能 |
| 三腳支架 | 放置接收器 |
| 備注： |
| 1）在20℃條件下 |
| 2）在80%測量范圍內 |
