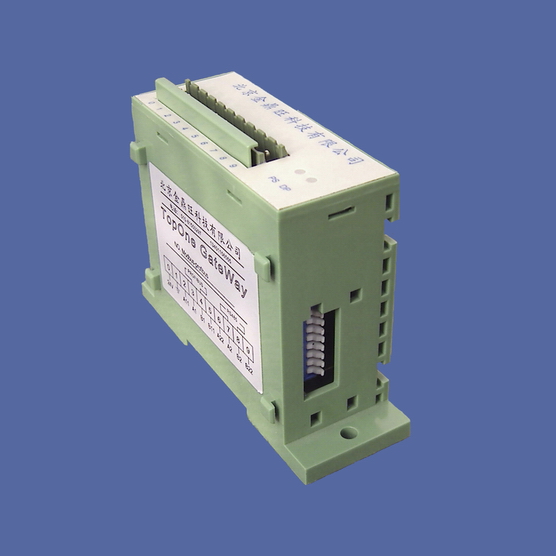

北京金鼎旺 RS485轉PROFIBUS   DP 協議轉換模塊

一、產品概述：
DP200-DP/RS485協議轉換模塊是將RS485協議轉換為PROFIBUS-DP協議的轉換器，將具有RS485及MODBUS等專用通信協議的接口設備連接到PROFIBUS總線上，使設備成為PROFIBUS總線上的一個從站。

        應用領域具有:485專用通信協議的接口設備，如電量表、軟啟、電機保護器、變頻器等。

●使用簡單用戶可以在短時間內自主編程實現連接通信。
●通信透明PROFIBUS主站與設備之間通信報文透明傳輸。
●通用性強用戶根據RS485接口設備的通信協議在主站上自主編程即可實現通信。

二、主要功能及性能指標：
●該485轉換模塊不改變?cè)性O(shè)備協議，可以一帶多地，方便、快捷的將485通訊口的設備連接到PROFIBUS總線上，如電量表、軟啟、電機保護器、變頻器等。
●具有標準PROFIBUS-DP驅動接口波特率自適應，波特率為：9.6Kbps、19.2Kbps、93.75Kbps、187.5Kbps、500Kbps、1.5Mbps、3Mbps、6Mbps。
●PROFIBUS 輸入/輸出長度PROFIBUS 輸入/輸出長度可自由設定，標準型最大輸入/輸出:16字節輸出、16字節輸入。根據客戶需要，可將最大輸入/輸出加長為：112字節輸出、112字節輸入。
●具有標準RS-485接口半雙工，字符格式：7位/8位可選、校驗位(偶、奇、無)可選。波特率:1.2Kbps、2.4Kbps、4.8Kbps、9.6Kbps、19.2Kbps可選。
●RS485通信報文長度最大報文長度：發送120字節，接收120字節。
●供電24Vdc±5％，60mA。

●工作環境溫度-20-70℃、相對 濕度≤95%(40℃)
●外形尺寸（寬）80mm×（高）85mm×25mm（厚）
●重量   150克    ●安裝35mm標準導軌。
三、應用領域
具有RS485及MODBUS等專用通信協議的接口設備，如電量表、軟啟、電機保護器、變頻器等。
