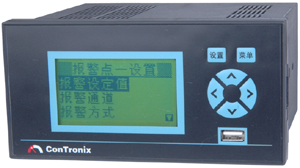

XSDC多通道液晶數顯儀與各類傳感器、變送器配合，可實現對溫度、壓力、液位、成分等過程量的測量、變換、顯示、記錄、轉儲、通訊和控制。
¨ 采用分辨率為128×64的圖形點陣液晶，全中文界面，操作方便。
¨ 顯示內容豐富全面，包括測量值、工程量單位、報警信息、實時鐘、實時曲線、歷史曲線、記錄狀態。
¨ 最多4通道測量輸入，適用于電壓、電流、熱電阻、熱電偶、mV、電位器、遠傳壓力表等類型的信號。
¨ 4點報警輸出，可選擇10種報警方式，報警靈敏度獨立設定。具備延時報警功能，可記憶最近6次報警的通道、時間、報警方式。
技術規格
3.1輸入
¨ 顯示范圍：-9999~9999，小數點位置可設定
¨ 顯示分辨力：1/20000
¨ 輸入信號類型：電壓、電流、熱電阻、熱電偶、mV、電位器、遠傳壓力表7種，其中
電 壓：1~5V DC，0~5V DC 可通過設定選擇
電 流：4~20mA，0~10mA，0~20mA可通過設定選擇
熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53可通過設定選擇
熱電偶：K，S，R，B，N，E，J，T可通過設定選擇
其它輸入信號或分度號需在訂貨時注明
¨ 基本誤差：小于±0.2%F.S
¨ 測量分辨力：1/60000，16位A/D轉換器
¨ 測量控制周期：每通道0.2秒
3.2記錄
¨ 記錄容量：4MBit
¨ 記錄間隔：1秒~59分59秒任意設定，可選擇循環和非循環記錄
¨ 記錄時間：記錄時間的長短和記錄間隔、輸入通道數有關，計算公式如下：
記錄天數=（記錄容量×記錄間隔）/（24×3600×通道數×16）
由此可以算出記錄最短時間為18小時，最長時間為19年
3.3報警
¨ 10種報警方式，通過設定選擇。具備延時報警功能
¨ 繼電器輸出：觸點容量220V AC，3A
¨ OC門輸出（訂貨時注明）：電壓小于30V，電流小于50mA
3.4變送
¨ 光電隔離
¨ 4~20mA，0~10mA，0~20mA直流電流輸出，通過設定選擇。負載能力大于600Ω
¨ 1~5V，0~5V，0~10V直流電壓輸出，需訂貨時注明
¨ 輸出分辨力：1/4000，誤差小于±0.2% F.S（訂貨時注明）
3.5通信接口
¨ 光電隔離
¨ RS232、RS485標準，在訂貨時注明
¨ 儀表地址0~99可設定
¨ 通信速率2400、4800、9600、19200通過設定選擇，低于2400的速率需在訂貨時注明
¨ 儀表收到計算機命令到發出相應數據的回答延遲：
以“#”為定界符的命令，回答延遲小于500μs；其它命令的回答延遲小于100ms
¨ 配套測試軟件，提供組態軟件和應用軟件技術支持
3.6外供
¨ 普通電源：用于給變送器供電，輸出值與標稱值的誤差小于±5%，
負載能力大于50mA
¨ 精密電源：用于給壓力、荷重等傳感器供電，輸出值與標稱值的
誤差小于0.2%，負載能力大于40mA
3.7電源
¨ 220V供電的儀表：85V~265V，功耗小于10VA
¨ 24V DC，12V DC，5V DC或其它規格，需在訂貨時注明
3.8 USB接口
¨ 兼容USB1.1協議的U盤。
3.9其他性能指標
¨ 工作環境：0℃~50℃，濕度低于90%R.H，寬溫范圍的儀表需在訂貨時注明
¨ 電磁兼容：IEC61000-4-2（靜電放電），III級；IEC61000-4-4（電快速瞬變脈沖群），IV級；IEC61000-4-5（浪涌），III級；IEC61000-4-8（工頻磁場），V級；IEC61000-4-9（脈沖磁場），IV級；IEC61000-4-12（振蕩波），III級。 |
