一、產品簡介

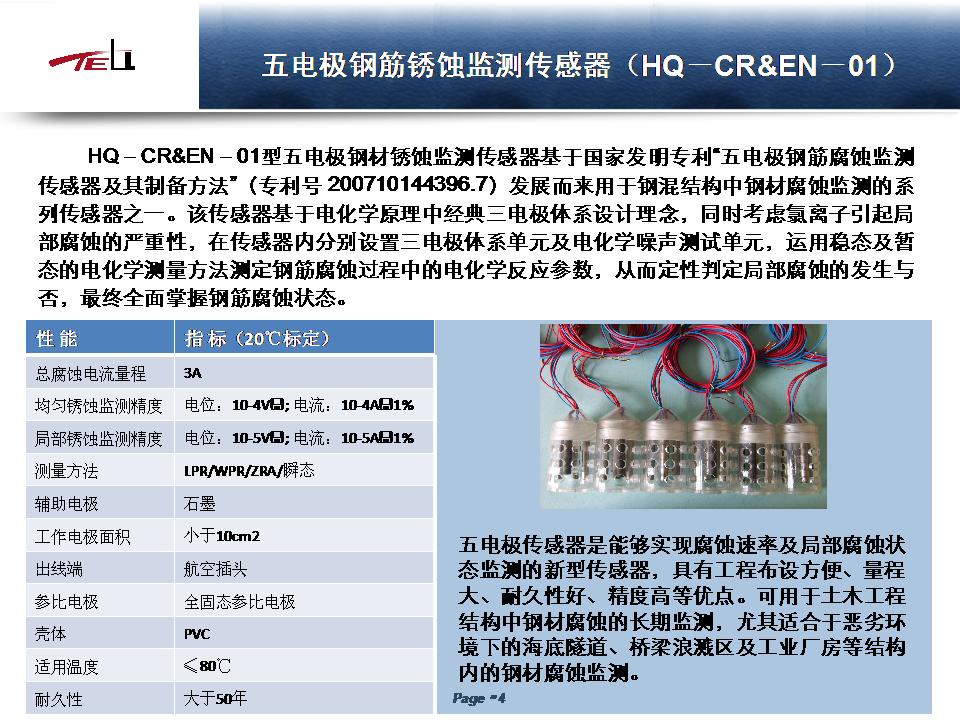

H Q－CR&EN－01型五電極鋼材銹蝕監測傳感器是基于國家發明專利《五電極鋼筋銹蝕監測傳感器及其制備方法》發展而來的用于鋼混結構中鋼材銹蝕監測的系列傳感器之一。該傳感器基于電化學原理中經典三電極體系設計理念，同時考慮氯離子引起局部腐蝕的嚴重行，在傳感器內分別設置三電極體系單元及電化學噪聲測試單元。該傳感器可應用穩態及暫態的電化學測量方法對傳感器中的工作電極及電偶對的銹蝕狀態進行監測，從而掌握結構中鋼材銹蝕的腐蝕速率及局部腐蝕發生與否。本產品具有工程布設簡單、量程大、耐久性好、布設方便、精度高等突出優點。
二、主要性能指標
QH－CR&EN－01在20℃標定的性能指標如下：
|
性 能 |
指 標 |
鋼材處于活化態下瞬態激勵－響應曲線 |
|
總腐蝕電流量程 |
3A |
|
均勻銹蝕監測精度 |
電位：10-4V<; 電流：10-4A<1% |
|
局部銹蝕監測精度 |
電位：10-5V<; 電流：10-5A<1% |
|
測量方法 |
LPR/WPR/ZRA/瞬態 |
|
輔助電極 |
石墨 |
|
工作電極面積 |
小于10cm2 |
|
出線端 |
航空插頭 |
|
參比電極 |
全固態參比電極 |
|
殼體 |
PVC |
|
適用溫度 |
≤80℃ |
|
耐久性 |
大于50年 |
三、主要用途
HQ－CR&EN－01型混凝土中鋼材銹蝕監測用五電極傳感器是能夠?qū)崿F(xiàn)腐蝕速率及局部腐蝕狀態監測的新型傳感器，可用于土木工程結構中鋼材銹蝕的長期監測，尤其適合于惡劣環境下結構（海底隧道、橋梁的浪濺區及工業廠房等）內的鋼材腐蝕監測。
