南京長江第三大橋結構健康監測系統應用實例
發布時間：2007/9/29 15:46:51 修改時間：2007/9/14 16:14:56 瀏覽次數：5594

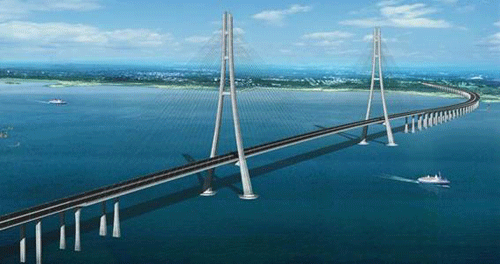

南京長江第三大橋施工監測

南京長江第三大橋是國家“十五”期間重點建設項目，是上海至成都國道主干線的重要組成部分，也是江蘇省規劃建設的五大戰略性過江通道之一。南京長江第三大橋是雙塔雙柱斜拉橋，主跨 648m ，鋼索塔、鋼箱梁橋面結構，基礎形式采用鋼套箱加鉆孔灌注樁組合而成的高樁承臺。其建設條件復雜，技術標準高，施工難度大。南塔橋墩處水深流急，經過方案優化對比，樁基礎施工采用平臺結構施工方法，即由定位船和兩條導向船組成施工平臺。施工時，首先將鋼套箱沉入水下－ 13.1m 處，通過纜索將鋼套箱與定位船連接，形成相對穩固的臨時結構；然后，將 8 根鋼護筒分批打入河床土中，將鋼護筒與鋼套箱剛性連接，使鋼護筒定位；而后，在鋼護筒中鉆孔沉入鋼筋骨架；最后，澆注混凝土形成樁基礎。

南京長江第三大橋橋索塔深水樁基礎的施工工藝十分復雜，施工過程中基礎關鍵構件的受力具有時變特性和精確計算的困難，因此，采取有效措施監測其關鍵構件施工全過程的受力狀態，對于確保樁基礎施工安全是十分必要的。本項目監測鋼護筒施工階段的受力狀態、樁基礎的受力狀態、套箱吊桿的軸力，以及承臺施工階段的溫度及溫度應力狀態。

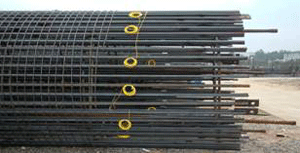

樁基礎傳感器布設

南京三橋深水基礎施工監測項目中共布設了泰達爾公司（http://www.tider.com.cn/）研制的 397 個光纖光柵應變和溫度傳感器，其中溫度測量 225 ，吊桿 14 ，主墩護筒 87 ，試驗樁 11 ，基樁鋼筋籠 60 ，是目前國際上施工控制中布設光纖光柵應變和溫度傳感器最多的橋梁基礎。此外，開發的施工監測系統與綜合數據管理系統數據庫，推動了信息化施工的發展，還可以作為大橋健康監測系統的基礎和有機組成部分。

采用先進的光纖光柵傳感技術、數據采集技術和現代數據管理技術開發了索塔基礎施工智能監測系統，對索塔護筒和基樁進行了力學分析，研究了光纖光柵的布設工藝，并在鋼護筒施工階段、索塔樁基礎施工階段、封底混凝土施工階段和索塔承臺大體積混凝土的施工階段布設了較大規模的光纖光柵應變和溫度傳感器，對相應施工階段進行了監測，為南京三橋索塔深水樁基礎的施工過程提供了參考數據和具體的施工控制方案。

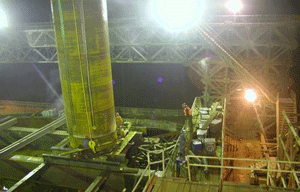

鋼護筒施工監測

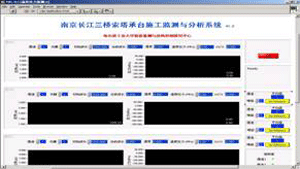

監測軟件與系統管理軟件

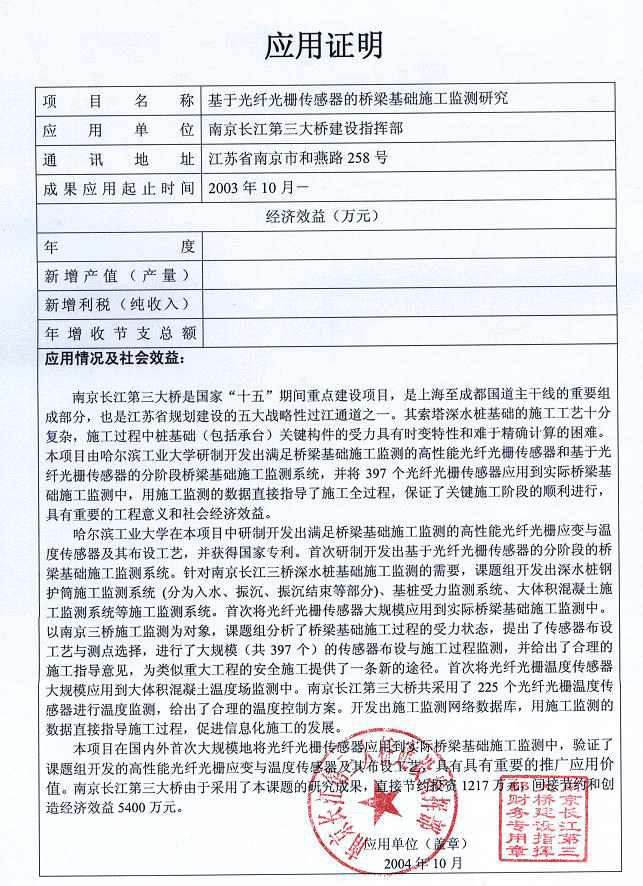

應用證明
