軌道交通PIS系統是依托多媒體網絡技術，以計算機系統為核心，以車站和車載顯示終端為媒介向乘客提供信息服務的系統。PIS系統在正常情況下，為乘客提供乘車須知、列車首末車服務時間、列車到站時間、列車時刻表、管理者公告等運營信息及政府公告、媒體新聞、賽事直播、廣告等公共媒體信息共同協調使用；在緊急情況下，本著運營信息優先使用的原則，可提供動態輔助性提示，在火災、阻塞及恐怖襲擊等非正常情況下，提供動態緊急疏散提示。使乘客通過正確的服務信息引導，安全、便捷地乘坐軌道交通。

在列車運行中車載設備要實時接收來自地面運營中心的節目，在列車車廂顯示屏上播出音視頻。同時通過車廂內監控?cái)z像頭，監控旅客乘車情況，將監控視頻信息實時上傳至運營中心，作為管理部門安全決策的支持信息。

由于列車是在高速運行環境下進行信息的實時傳輸，而且為了給乘客提供高質量的信息服務，PIS要求列車在高速運行情況下，保證圖像質量，不會出現馬賽克、中斷等現象，這就要求車地系統要有足夠的帶寬并且保證車地間信息的可靠傳輸。

因此，PIS系統是一個集地鐵運營信息服務、多媒體實時資訊發布、廣播電視節目制作與播出、地鐵電視監控、地鐵設備監控于一體的綜合服務平臺。PIS為乘客提供上述各類信息，使乘客安全、高效地在地鐵中行走，確保地鐵系統高效安全運營

乘客信息系統采用先進成熟的多媒體信息處理技術、數字監控技術、寬帶網絡傳輸技術、現場總線及控制技術，在列車客室內構建一個多媒體信息處理與傳輸 平臺，為列車安全運行提供技術保障，為乘客出行提供豐富的資訊信息。系統包括列車廣播系統、乘客信息顯示系統、影視娛樂系統、視頻監控系統。

列車廣播系統：實現了車載的自動廣播、半自動廣播、人工廣播；實現了司機對講、乘客緊急報警對講、乘務人員車內通信聯絡；實現廣播優先級控制、廣播監聽、音量自動/人工調節；實現預錄緊急廣播、媒體伴音播放等。

乘客信息顯示系統：實現車端、車內貫通道、車側LED顯示屏顯示目的站、到站信息、車次、車廂號等信息顯示；實現動態地圖自動顯示；實現公共信息、緊 急信息、溫度、車速、時間等信息顯示；實現車輛回庫、折返、調試、維修等信息的顯示；實現乘客信息與廣播系統的同步顯示；

影視娛樂系統：實現車輛多媒體信息的集中控制、智能播控、同步播放；實現地面到車輛的直播、車輛本地錄播；實現顯示終端的分區播放、疊加列控信息播 放；實現節目更新的斷點續傳、集中更新、自動同步等功能；在高鐵車輛上實現VIP座椅、一等座等特殊坐席的音視頻點播、FM、MP3等娛樂播放；

視頻監控系統：實現車輛司機室、客室的視頻監控，視頻錄像集中存儲，司機室實時監看，乘客緊急報警聯動；實現地面對車輛的實時監控、錄像下載、歷史查閱；實現弓網監控；具備車載智能視頻分析能力。
  整個系統利用以太網采集傳輸監控?cái)?shù)據和視頻信號，提高網絡的安全，保證系統聯網可靠性，并將車載和車站業務數據準確無誤地傳輸至控制中心。車載內部的 CCTV視頻上傳到控制中心以及控制中心的實時視頻下放到各個車站和車載內部。車載網絡使用現場的環境惡劣，對產品的材質及性能均有非常高的要求，不僅需 要對震動、抖動、寬溫、濕度以及供電系統的標準限定，也要避免電磁干擾造成通信質量的降低。當然一個可靠的網絡架構對于一個網絡的運行，也起到了至關重要的作用。

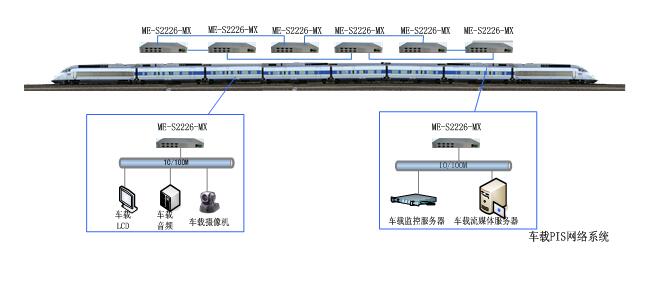

兆越ME-S2226-MX工業以太網交換機成功應用軌道交通車載PIS系統中，具體應用如下圖所示：

車載內部使用的ME-S2226-MX系列工業以太網交換機符合整個環境的要求，其中司機室和客室交換機可提供100M的環網電口（DB9）單個網絡無阻礙的傳輸數據、視頻等數據，另外可組建自愈環網絡，采用MR-ring高性能私有冗余技術，當列車網絡中發生鏈路或單點故障時，通信可以在20ms內快速恢復，確保網絡運行可靠穩定。提高了網絡通信聯網的可靠性。

ME-S2226-MX系列交換機完全符合IEEE 802.3 Ethernet標準，標準機架式結構設計和智能配置管理設置，，是一款廣泛適用的地鐵車載行業工業以太網交換機。

 ME-S2226-MX網管型工業以太網交換機提供多方面的管理功能：SNMP管理、WEB瀏覽器管理、TELNET以及通過控制臺的RS232接口實現的帶外管理?？梢詫?duì)系統信息、IP參數、Spanning Tree協議、IGMP Snooping、VLAN和Trunk、SNMP參數、網絡端口、安全控制、靜態和動態地址等進行管理。IGMP Snooping技術針對視頻點播等應用大幅提高網絡利用率。
