項目背景

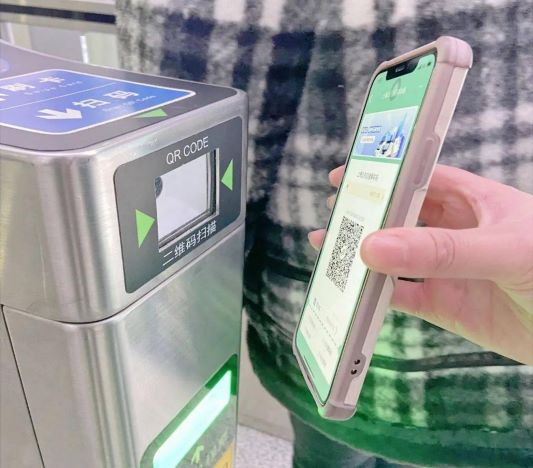

　　為深入貫徹落實國務院關于城市優先發展公共交通的指導意見，實現交通部二維碼跨區域、跨交通行業的互聯互通，上海市政府在加快推進MaaS 建設中提出整合交通部二維碼和隨申碼的應用要求，將交通部二維碼和隨申碼應用于軌道交通等行業。

　　上海地鐵改造前既有地鐵車站AFC系統網絡主要針對單程票、交通卡以及Metro大都會二維碼等脫機交易類型進行設計，網絡的可靠性和安全性方面無法完全滿足交通部二維碼和隨申碼提出的聯機交易處理需求。例如早期建設的部分線路車站AFC系統網絡結構采用星型結構，車站三層交換機采用單機配置（無冗余），設備老化、不穩定，經常出現大量數據丟包等現象，無法滿足網絡的高可靠性和安全性要求。從網絡結構和網絡設備配置兩方面來看均無法滿足二維碼互聯互通的應用需求，需同時對車站AFC系統網絡結構和網絡設備進行更新改造。

　　實施方案

　　上海兆越通訊技術有限公司作為自主研發的國產品牌，為國內軌道交通提供了若干可靠的完整網絡解決方案。就此次上海軌道交通二維碼互聯互通改造項目，上海兆越通訊配合改造給予如下方案：

　　1.對車站AFC系統網絡結構進行調整：將車站AFC系統網絡"環形+星形"結構、或"星形"結構統一更新為"環形"結構，當一臺交換機發生故障時不會影響到環網中其它交換機的正常運行。

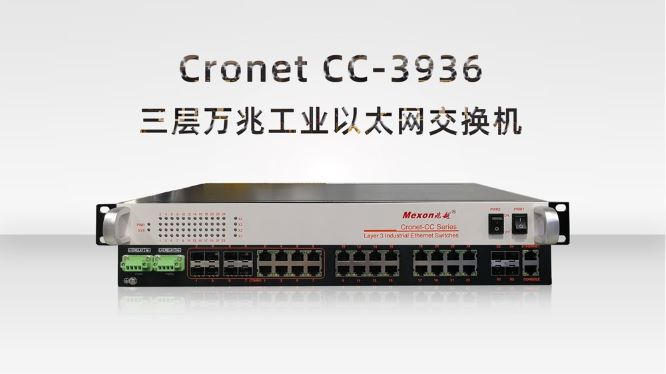

　　2.對車站網絡設備進行更新改造：將車站三層交換機由單機無冗余配置的調整為雙機冗余配置，當1臺交換機發生故障時，另1臺交換機能正常運行。

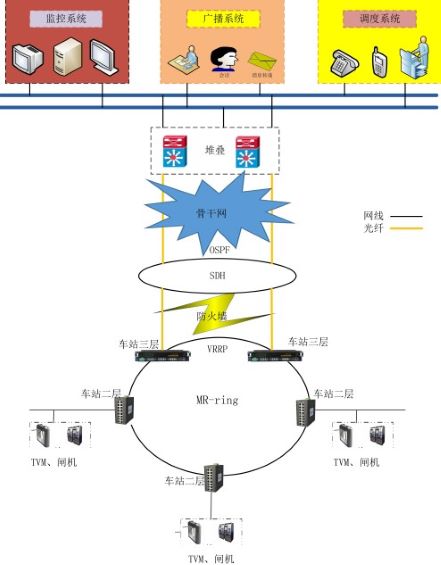

       系統拓?fù)?/b>
