產品型號

ME-PWR-20-24

規格參數

輸出

直流電壓

24V

額定電壓

1A

電流范圍

0～1A

額定功率

24W

紋波與噪聲

150mVP-P

電壓調整范圍

21.6～26.4V

電壓精度

±1.O％

線性調整率

±1.O％

負載調整率

±1.O％

啟動、上升時間

500ms,30ms/230VAC1000ms,50ms/115VAC（滿載時）

保持時間

50ms/230VAC20ms/115VAC（滿載時）

輸入

電壓范圍

85～264VAC或120～370VDC

頻率范圍

47～63Hz

功率

84％

交流電流

0.55A/115VAC   0.35A/230VAC

浪涌電流

冷啟動：20A/115VAC 40A/230VAC

漏電流

＜1mA/240VAC

保護

過負載

額定輸出功率的105％～160％

過電壓

27.6～32.4％

功能

DC OK信號

18～27V/20mA

環境

工作溫度

-20～70℃

工作濕度

20～90％RH，無冷凝

儲存溫度、濕度

-40～85℃，10～95℃％ RH

溫度系數

±0.03％℃（0～50℃）

耐振動

零件：10～500Hz，2G 10分鐘/周期，X、Y、Z軸各60分鐘；安裝：符合IEC60068-2-6

安規電磁兼容性

安全規范

UL508，TUV EN60950-1認證通過

耐壓

I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC

絕緣阻抗

I/P-O/P I/P-FG  O/P-FG:＞100M Ohms/500VDC/25℃/70％RH

電磁兼容發射

符合EN55011，EN55022，EN61204-3，EN61000-3-2

電磁兼容抗擾度

符合EN61000-4-2，3，4，5，6，8，11，EN61000-6-1，EN61204-3，A級重工業標準

其他

MTBF

≥236.9Khrs

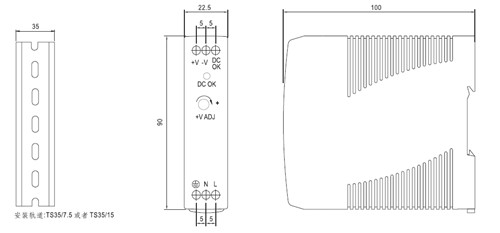

外形尺寸

22.5×90×100mm（W×H×D)

產品型號

規格參數

ME-PWR-20-24

DC24V輸出卡軌式電源模塊，輸入85-264VAC或120-370VDC
