MIE-1488系列是兆越公司推出的一款千兆工業級非網管型以太網交換機，產品配置靈活，避免了復雜性的使用，產品標準配置8個100Base-FX光口，3個千兆SFP口，滿足了工業現場對于要求大帶寬傳輸且光電組合交換機的需求。
MIE-1488系列工業以太網交換機系列產品提供壁掛式及卡軌式安裝方式，為用戶現場安裝提供極大的便利。產品在元器件選用方面進行了嚴格篩選，交換機內的元器件均使用高性能工業級器件。在產品穩定性、環境適應性方面可為用戶提供極大的安全保證。此系列產品具有冗余電源輸入功能，提供兩路電源輸入端子接口，可以單個使用，也可以外接兩套獨立的直流電源供電系統，在任何一套電源系統出現故障時，可以保證設備不間斷正常運行。
端口多樣化，配置靈活，光電組合
l 支持3個千兆SFP擴展槽
l 支持IEEE802.3x 全雙工流控和背壓式半雙工流控
l 支持8K MAC地址表
l 支持MAC地址自學習功能，自動更新功能
l 支持全雙工和半雙工自動協商方式
l CRC校驗消減錯誤幀,優化網絡帶寬
l 內置過流保護，支持雙電源輸入，支持雙電源告警信息輸出（適于DC12V/24V）
l 一路繼電器輸出，支持電源告警信息輸出
技術參數
名稱
規格參數
光口
8個100Base-FX光口，單/多模SC/ST/FC接口可選
千兆SFP口
3個千兆SFP接口，可配置千兆光口或電口
光口工作波長
單模1310nm，多模1310nm
光口發射光功率
單模-3～-12dB，多模-10～-18dB
光口傳輸距離
單模20km，多模2km（長距離模塊可定制）
處理類型
存儲轉發
MAC地址表大小
8K
背板帶寬
4.6Gbps
包轉發速率
11.3Mpps
流控
IEEE 802.3x流量控制，半/雙工背壓流量控制
包緩沖區大小
128K
指示燈
電源指示：PWR1、PWR2，接口燈指示：F1-F8、G1-G3
電源
輸入電壓：DC12/24V，AC/DC85～265V可選
6位綠色端子接線
最大功耗：≤6W
支持失電告警功能（DC12V/DC24V）
工作環境
工作溫度：-40℃～+75℃
儲存溫度：-40℃～85℃
相對濕度：5％～95％無凝露
安裝方式
DIN卡軌式或壁掛式

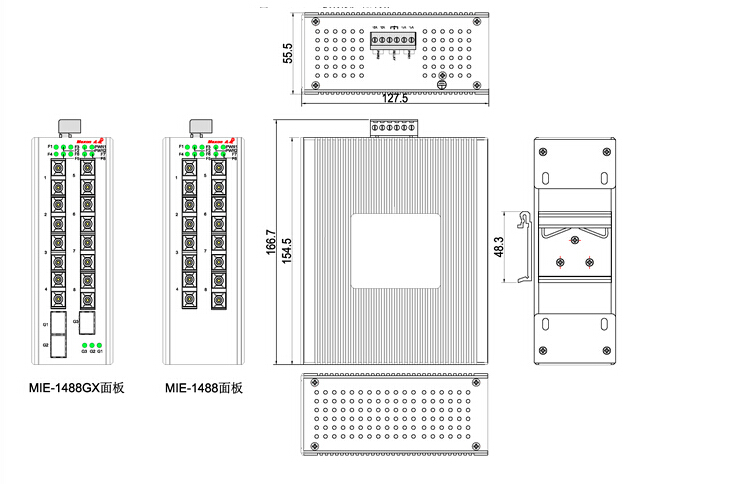

外形尺寸
寬×高×深：55.5×154.5×127.5mm
防護等級
IP30防護等級，無風扇設計
MTBF
350000h
質保期
5年
符合標準
IEEE802.3：CSMA/CD
IEEE802.3u：100Base
IEEE802.3ab：1000Base-T
IEEE802.3z：1000Base-LX
EMI
電磁干擾度測試
EMC
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模傳導) 30V(cont.),300V(1s)
EMC等級
依據標準
等級
靜電放電抗擾度試驗
GB/T 17626.2-1998
4級
電快速瞬變脈沖群抗擾度試驗
GB/T 17626.4-199
浪涌(沖擊)抗擾度
GB/T 17626.5-1999
脈沖磁場抗擾度試驗
GB/T 17626.9-1998
產品型號規格說明MIE-1488M8個100M多模SC/ST/FC光口1310nm，0-2km，輸入電壓：DC24V，提供AC/DC85～265V電源可選MIE-1488S8個100M單模SC/ST/FC光口1310nm，0-20km，輸入電壓：DC24V，提供AC/DC85～265V電源可選MIE-1488M-GM38個100M多模SC/ST/FC光口1310nm，0-2km，3個1000M 多模SFP模塊，輸入電壓：DC24V，提供AC/DC85～265V電源可選MIE-1488S-GS38個100M單模SC/ST/FC光口1310nm，0-20km，3個1000M 單模SFP模塊，輸入電壓：DC24V，提供AC/DC85～265V電源可選可選附件ME-S2101SFP with 10M/100M/1000M（RJ-45）ME-S2118-SSFP 1.25G/1.0625G、 850nm LC 550m ME-S2123-SSFP 1.25G/1.0625G、 1310nm LC 20km ME-S2123-S40SFP 1.25G/1.0625G、 1310nm LC 40km ME-S2125-S80SFP 1.25G/1.0625G 、1550nm LC 80km ME-S2123S-SSFP 1.25G/1.0625G、 1310nm 單纖LC 20km ME-S2123S-S40SFP 1.25G/1.0625G、 1310nm 單纖LC 40km ME-S2125S-S80SFP 1.25G/1.0625G 、1550nm 單纖LC 80km ME-PWR-24-20DC24V輸出卡軌式電源模塊，額定功率20W,輸入85-264VAC或120-370VDCME-PWR-24-40DC24V輸出卡軌式電源模塊，額定功率40W,輸入85-264VAC或120-370VDCME-PWR-24-100DC24V輸出卡軌式電源模塊，額定功率100W,輸入85-264VAC或120-370VDC
產品型號
規格說明
MIE-1488M
8個100M多模SC/ST/FC光口1310nm，0-2km，輸入電壓：DC24V，提供AC/DC85～265V電源可選
MIE-1488S
8個100M單模SC/ST/FC光口1310nm，0-20km，輸入電壓：DC24V，提供AC/DC85～265V電源可選
MIE-1488M-GM3
8個100M多模SC/ST/FC光口1310nm，0-2km，3個1000M 多模SFP模塊，輸入電壓：DC24V，提供AC/DC85～265V電源可選
MIE-1488S-GS3
8個100M單模SC/ST/FC光口1310nm，0-20km，3個1000M 單模SFP模塊，輸入電壓：DC24V，提供AC/DC85～265V電源可選
可選附件
ME-S2101
SFP with 10M/100M/1000M（RJ-45）
ME-S2118-S
SFP 1.25G/1.0625G、 850nm LC 550m
ME-S2123-S
SFP 1.25G/1.0625G、 1310nm LC 20km
ME-S2123-S40
SFP 1.25G/1.0625G、 1310nm LC 40km
ME-S2125-S80
SFP 1.25G/1.0625G 、1550nm LC 80km
ME-S2123S-S
SFP 1.25G/1.0625G、 1310nm 單纖LC 20km
ME-S2123S-S40
SFP 1.25G/1.0625G、 1310nm 單纖LC 40km
ME-S2125S-S80
SFP 1.25G/1.0625G 、1550nm 單纖LC 80km
ME-PWR-24-20
DC24V輸出卡軌式電源模塊，額定功率20W,輸入85-264VAC或120-370VDC
ME-PWR-24-40
DC24V輸出卡軌式電源模塊，額定功率40W,輸入85-264VAC或120-370VDC
ME-PWR-24-100
DC24V輸出卡軌式電源模塊，額定功率100W,輸入85-264VAC或120-370VDC
