一、檢測要求：

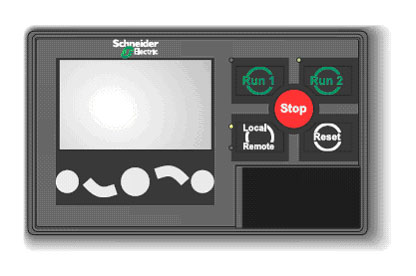

1、 檢測LCD是否存在亮點/黑點；
2、 檢測LED指示燈是否亮；
3、 檢測準確性100%；
二、檢測辦法：
配制VA21-04、一臺640*480模擬相機以及shorlock7軟件，一次性把整個LCD檢測區域和LED區域檢測完畢。
三、檢測安裝圖：

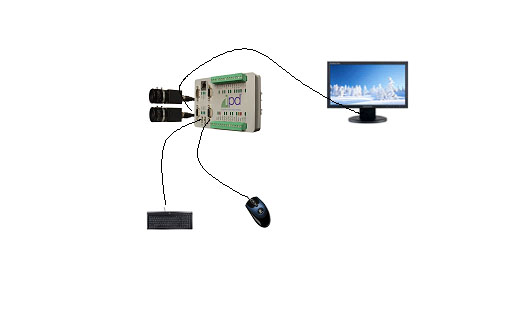

1、配制圖

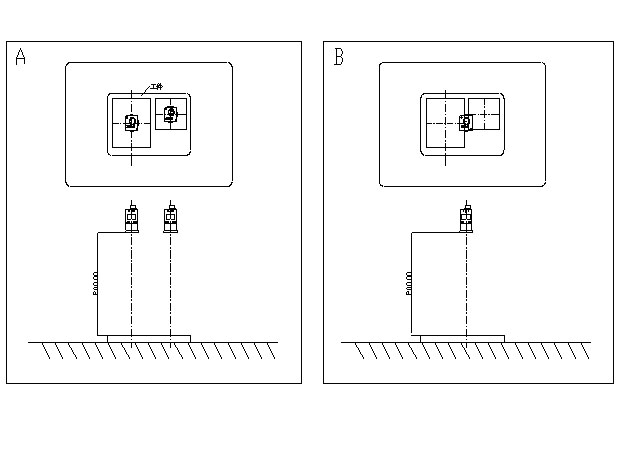

2、平面安裝圖：
A圖、用兩個相機來分別檢測LCD、和LED部分，從目前的檢測精度來考慮（后備方案）。
B圖、采用一個相機將LCD、LED部分一次性檢測完畢（重點推薦）。

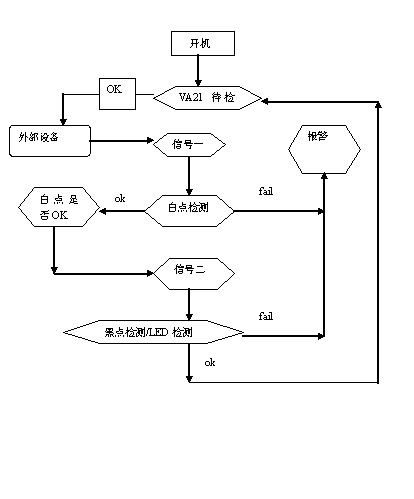

3、檢測工藝流程
四、配置說明：

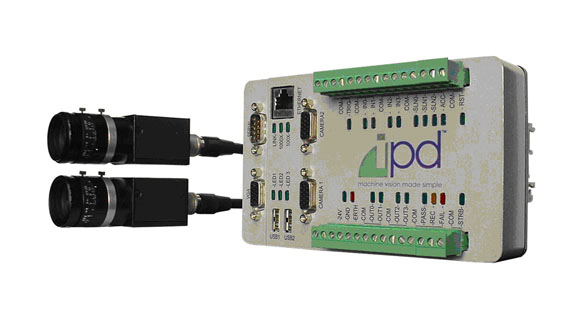

1、 VA21規格表
|
型號 |
|
VA21-04 |
|
內存 |
內存
硬盤 |
512M
1G |
|
圖象采集 |
相機
輸入
格式
分辨率 |
模擬
2個 同步
面掃描
640 x 480到1376 x1035像素 |
|
通訊 |
USB
以太網
串口
指示燈 |
2個 USB1.1
10/100/1000Mbps
1 x RS232
26個狀態顯示燈 |
|
顯示 |
本地 |
標準1024 x 768分辨率（XGA） |
|
I/O |
輸入
輸出 |
光隔離式, 達5000V
可調式換點：2-10V
極性無關
10路可配式
光隔離式 SS 中繼
300mA@30V
極性無關
8路可配式 |
|
軟件 |
應用版本 |
iNspect
iLabel
Sherlock |
|
電源 |
電壓 |
24VDC +/- 5%（變化范圍）@ 1A |
|
工作環境 |
工作溫度
保存溫度
相對濕度 |
0-40°C
-10-85°C
5-90%（非冷凝狀態） |
|
機械規格 |
材料
尺寸
重量 |
鋁
16cm(長) x 9.5cm(寬) x 5cm(高)
0.75Kg |
|
認證 |
|
歐盟CE標準 |
2、相機規格：
|
圖像傳感器(Image sensor) |
1/3英寸全幀輸出隔行掃描CCD |
|
|
TV制式(TV System) |
相機內置(非EIA標準方式) |
|
掃描線數(Scanning lines) |
525線 |
|
掃描系統(Scanning system) |
1/60S逐行模式
1/120S 2:1 隔行模式(反面安裝切換開關) |
|
同步方式(Sync system) |
內同步/外同步(自動切換) |
|
縱橫比(Aspect ratio) |
４：３ |
|
視頻輸出(Vedio output) |
圖像 VS:1.0V（p-p）／75Ω
DC結合 1系統（AC結合可能 [接訂單后投入生產模式] |
|
分辨率 |
水平:485TV線,垂直:485TV線 (350TV線) |
|
信噪比(S/N) |
52dB(出廠設定) |
|
靈敏度(Sensitivity) |
400 lx F5.6 |
|
最低靈敏度(Minimum Sensitivity) |
4 lx F1.4(增益:最高約50%的視頻輸出） |
|
增益(Gain) |
Fix: 出廠時狀態
可手動設定增益量(背面裝有雙列直插式開關) |
|
伽瑪補正(Gamma characteristics) |
γ=1.0 |
|
白色限制程度(White clip level) |
約840mV (p-p)(不含SYNC） |
|
電源(Power supply) |
DC12V±10％(限制水準50mV(p-p)以下) |
|
功耗(Power consumption) |
約1.5W |
|
鏡頭卡口(Lens mount) |
Cmount |
|
外形尺寸(External dimension) |
29(W)×29(H)×26.5(D)mm(不含突起部分) |
|
重量(Weight) |
約50g |
3、鏡頭：
|
型號 |
CF50HA-1B |
|
焦距 |
50mm |
|
物距 |
≧200mm |
4、Shorlock7 軟件說明：
Shorlock7是一種高級檢測工具，它提供一整套的工業視覺工具，包括：測量、分析、顏色、和識別。采用基于Java Script的腳本工具，完全的“拖-放”式編輯，您可以開發自定義的算法公式或在應用程序中內嵌后臺操作算法。而且Shorlock允許您“插入”專為您的應用開發的客戶化算法或者開發操作界面。
