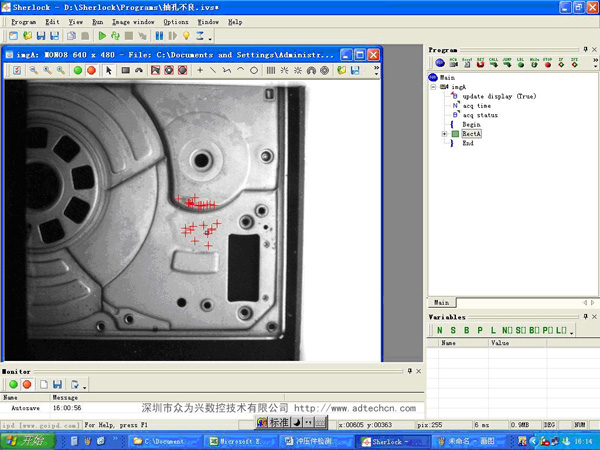

此時能檢測出工件相對平整的生銹部分。由于生銹時呈現是黑色，與孔的顏色很接近，這樣對孔附近的銹跡就很難辨認，有時會出現把孔附近的陰影當成生銹處理。
4、 孔內有無螺紋檢測
這項檢測要求相機和工件成一定的斜角，因?yàn)槁菁y在孔里面，水平放置時無法辨認，可以將工件或相機調整到傾斜狀態

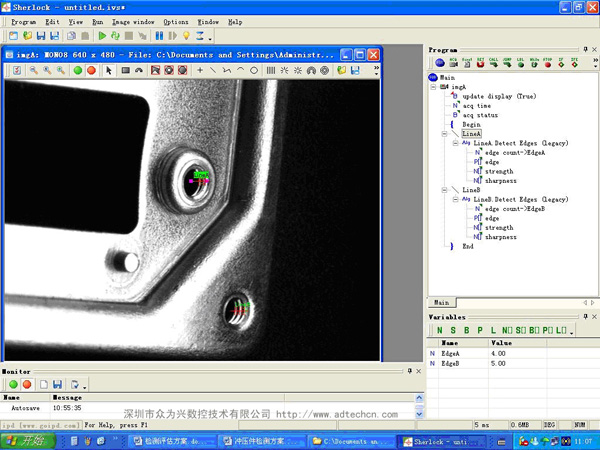

圖5：孔內有螺紋檢測界面
利用螺紋反光的特點，我們可以檢測孔內螺紋的有無。EgeA對應上面的孔內黑白相間螺紋，EdgeB對應下面的孔內黑白相間螺紋，檢測到孔內黑白相間的邊緣數EgeA和EdgeB分別為4和5，即孔內存在螺紋。

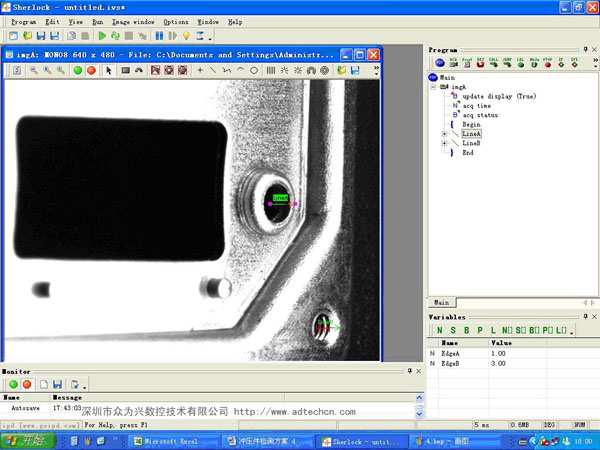

圖6：孔內無螺紋檢測界面
此時上面的孔黑白相間邊緣數EdgeA僅為1,不存在螺紋（若有螺紋則黑白相間的條紋數Edge不小于2）；右下方的孔對應的黑白相間條紋數EdgeB為3，存在螺紋。
三． 評估硬件組成

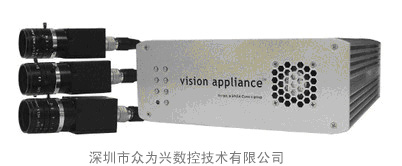

我們選用加拿大DALSA Coreco公司IPD的 VA41高性能視覺檢測儀，它檢測速度快,非常適合大生產量的產品在線檢測。
視覺處理器：VA41 支持多達6個面掃描相機, 60f/s 或更高, 支持彩色, 25倍高速, Ethernet, RS232, USB, VGA, 多種工業PLC，10路可配式輸入，8路可配式輸出，良品、不良品輸出信號報警
相機：JAI-CVA 130萬像素
鏡頭： COMPUTAR MLM-3XMP 變焦和COMPUTAR 8mm
光源：紅色同軸光
光源電源：同軸光配套電源
注：一套系統配2個相機、2個鏡頭、2個光源及2個光源電源
四． 軟件模塊
軟件模塊采用了DALSA Coreco公司IPD的Sherlock智能視覺處理軟件。我們還可以通過編寫VB用戶界面提供簡捷、個性化的操作界面，方便操作員操作。通過個性化的界面對檢測進行控制和監視，如圖：

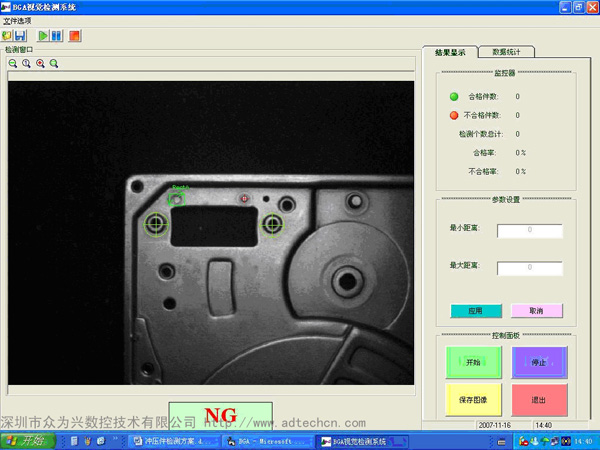

圖7：用戶界面示例
上面編寫的用戶界面只是示例，實際操作界面可以根據客戶的需求做出相應的調整和優化。

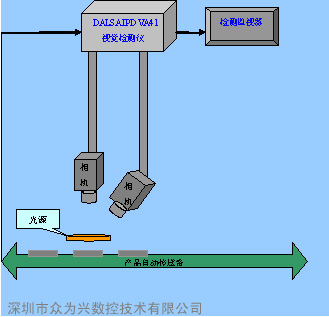

五． 多相機同時在線檢測系統示意圖
