北京韓美智恒科技位于北京順義區天竺空港工業區，是專門從事藥品設備研發大型跨國集團公司。隨著管理信息化要求的提高，同時也為了提高生產車間的管理水平，客戶需要將無塵車間生產設備的運行信息集成到移動平臺，采用iPAD等先進的移動終端設備無線監控設備運行狀態，提供生產效率及安全性，從而實現車間設備的無線集中管理。

1.現場設備

現場有一臺帶翻轉的容器灌和一臺升降機，一臺PLC控制柜，內置西門子S7-200 PLC。

2.通訊接口

現場采用西門子S7-200PLC自帶的PPI口，需使用無錫北辰BCNet-S7PPI以太網通訊模塊拓展出一個網口供上位通訊使用。

3.制藥現場管理方式

目前現場的日常運行管理工作由值守人員 24小時輪班負責,通過控制柜上的觸摸屏監控設備運行情況和故障報修情況并進行處理，連續工作時間長，工作效率低，值班人員易疲憊。

二、項目需求

在不影響制藥車間正常運行的前提下，在IPAD上布置一套上位控制系統，實現對制藥車間的移動端遠程監控。

三、方案設計

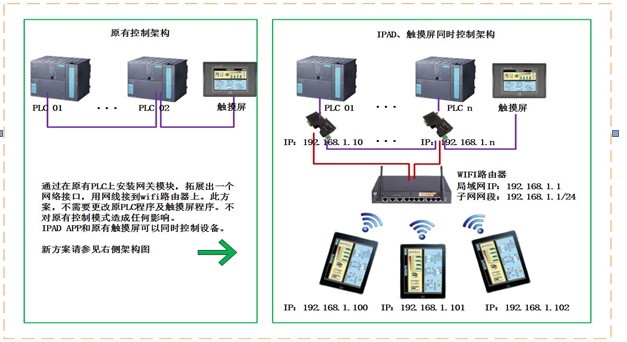

1.      組網方案

北京韓美智恒科技有限公司的生產線相關設備當前采用若干臺西門子200/300 PLC及觸摸屏進行現場控制，PLC無網絡接口，現場可以布置WIFI網絡，現考慮在iPAD上采用mySCADA APP替代或與觸摸屏共用，通過現場WIFI網絡實現生產線設備狀態的無線監控。基于此需求，結合我公司特有的手機平板端HMI監控產品，在不改變PLC硬件組態的情況下，我們采用無錫北辰BCNet以太網通訊模塊，即將MPI/PPI口拓展成一個以太網口供上位通訊使用，我方提供以下移動組態監控解決方案：
