美國kinney干式螺桿真空泵

美國泰悉爾(中國)集團(Tuthill China Group)，是一家總部位于美國芝加哥。擁有百年歷史的家族企業和跨國公司集團，業務范圍涵蓋真空哦該系統和風機、介質泵、流體連接件、控制、聯動件、所料、燃油傳送系統和交通技術。泰悉爾集團在全國擁有35家工廠，其分支遍布于美國、加拿大、阿根廷、英國、德國、法國、比利時、意大利、中國、印度、新加坡、澳大利亞等國家，業務涵蓋全球。著名的凱尼(Kinney)真空泵、M-D風機、GlobalGear齒輪泵、Reyco Granning汽車空氣懸浮系統、Fill-Rite手泵和Fpp流量表、Gablecraft拉伸軟軸、Hansen和Gromelle快速接頭都屬于泰悉爾集團旗下的產品和世界著名產品。
2003年，泰悉爾集團亞太大區將駐香港的中國代表遷至上海，成立上海代表處，代理泰悉爾集團下屬各子公司在中國市場聯絡、銷售和售后服務工作。2004年，泰悉爾集團旗下交通技術集團在北京投資成立Tuthill(泰悉爾)懸架技術北京有限公司，生產先進的REYCO和GRANNING空歐冠其懸架系統。2007年5月后，泰悉爾決定在泰悉爾中國區集團，并聘請上海白玉蘭獎獲得者，蕭然博世出任泰悉爾中國區總裁職務，賤人泰悉爾代表處首席代表，重整和實施新的中國發展戰略。集團將逐步全面整合各業務單位投向中國的資源，并投資上海南翔高科技工業園區，迅速擴展優秀企業團隊，建立新的生產研發基地，為泰悉爾在中國簡歷清單的業務支持。泰悉爾中國面臨重大發展機遇
   我們的產品主要有；滑閥真空泵 干式螺桿真空泵 羅茨真空泵 液環真空泵 旋片真空泵 羅茨風機


干式螺桿真空泵介紹

螺桿式無油機械真空泵又稱為干式螺桿真空泵，是利用齒輪傳動同步反向旋轉的相互嚙合而不接觸的左螺桿與右螺桿作高速轉動，利用泵殼和相互嚙合的螺旋將螺旋槽分隔成多個空間、形成多個級，氣體在相等的各個槽內 ( 柱形等螺距 ) 進行傳輸運動，但無壓縮，只有螺桿最末端的螺旋結構對氣體有壓縮作用。螺桿的各級間可形成壓力梯度，以分散壓差和提高壓縮比。各部間隙和泵轉速對泵的性能有很大影響。在設計螺桿各部的間隙時，要考慮膨脹、加工及裝配精度和工作環境 ( 如抽除含粉塵氣體等 ) 等。該泵與羅茨真空泵一樣不設排氣閥。這種類型的泵如果選用適當?shù)妮^簡單螺桿牙型截面，則制造簡單，可保證很高的加工精度，且容易動平衡。

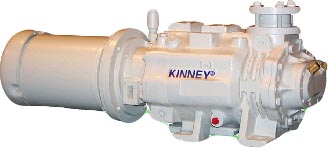

   最下圖例為美國凱尼SDV-1500 變螺距真空泵與KDP-800等距干式螺桿真空泵。泵是臥式結構。螺桿轉子呈中空形，為懸臂支承結構。同步傳動齒輪位于軸承支座下面。變頻電機通過聯軸節與主動轉子連接。該泵的氣體路徑較短，且立式結構對排除含微塵氣體較為有利。

SDV干式螺桿真空泵運轉時泵腔內完全無水無油，由于是直通氣路設計，KDP和SDV泵都可以處理含可凝性蒸氣的氣體和含微小顆粒而不會殘留在泵內的氣體。由于泵腔內沒有金屬與金屬間的接觸，磨損也就大大減少了。KINNEY真空泵KDP和SDV干式螺桿泵都是水冷系統，風冷系統供選擇。
>
典型應用：
化學和醫藥流程
溶劑回收
成型
結晶
干刻
濺鍍
蒸氣回收
>
KDP等距干式螺桿真空泵   KDP泵是等螺距設計，可以從大氣壓下開始全速抽吸至壓力為1Torr（1.3mbara），極限真空可達0.05Torr（0.08mbara）在運轉過程中沒有油或水，泵腔無部分接觸，簡單，堅固的設計可以處理工作中的副產品一液體，冷凝物，甚至小顆粒，短氣通道可以使泵迅速排放，直接驅動或V皮帶有加長的轉子，操作安靜----低于85分貝。干式螺桿真空泵腔內完全水無油，直通氣路設計，KDP泵都可以處理含可凝性蒸氣的氣體和含微小顆粒而不會殘留在泵內的氣體。
   型號      CFM/m3/h        HP/k W
KDP-150     88/150           7.5/5.5
KDP-330    194/330          15/11
KDP-400    235/400          20/15
KDP-800    459/780          30/22
>
SDV變螺距干式螺桿真空泵
  SDV變螺距干式羅茨真空泵，設計緊湊，運行高效。最顯著的特點是無需密封液，從而避免了密封液對介質的污染。它與傳統的等螺距設計不同，而是采用了專利的可變螺距設計，提高了效率，降低了排出氣體溫度,從而無須冷卻凈化,可節省30％的能量，這是該泵的最大特點。SDV泵可以從大氣壓下開始全速抽吸至壓力為1Torr（1.3mbar a），而其極限真空可達0.01Torr（0.013mbar a）。干式螺桿真空泵腔內完全無水無油，直通氣路設計，SDV泵都可以處理含可凝性蒸氣的氣體和含微小顆粒而不會殘留在泵內的氣體
  SDV主要特點：
沒有油或水和過程氣體接觸
運行部件之間無金屬相互接觸
簡單緊固的設計可以處理工作時產生的副產品——液體，冷凝物甚至微小顆粒
節省空間的C型發動機設計除去了連軸器和防護裝置的需要
泵內氣通道較短，氣體排放更迅速
即使不使用消音裝置，噪音也低于90dB(A)
  型號         CFM/m3/h      HP/k W
SDV-120      71/120         5/3.7
SDV-200     106/180         5/3.7
SDV-320     188/320         10/7.5
SDV-430     253/430         15/11
SDV-800     441/750         20/15
SDV-1500    882/1500       50/37
SDV-2700   1588/2700      75/55
