1.     概述

1.1 本儀器按照國家標準GB/T11828.1-2002要求設計、制造，廣泛用于地表水、地下水及大壩測壓管水位測量。

1.2 本儀器為單浮子式自收纜水位計（以下稱水位計），水位計工作時井管內只有一根測纜牽動浮子跟蹤水位升降變化，實現水位自動測量。

1.3 本型儀器適用于口徑內徑不小于70～150mm、埋深為10～500m范圍的場所使用，并且井管的中軸線必須是直線，井管內壁必須平滑、無凹凸障礙。

1.4 本儀器水位編碼器為低轉矩、抗雷擊型（微動開關觸點功率為5A/250V）絕對值編碼器，并采用鍍金防水航空插頭座，儀器性能穩定可靠，無溫度、時間漂移。

2．  組成及工作原理

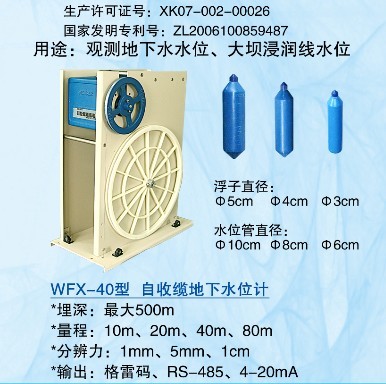

本型儀器由水位編碼器、測輪、測纜、浮子及自收纜裝置組成；自收纜裝置由卷揚輪、卷揚軸、卷揚纜、定滑輪組、動滑輪組、重錘、直立支板、底板、防護罩等組成；儀器的水位編碼器安裝在直立支板上，測輪安裝在水位編碼器轉軸上；自收纜裝置的卷揚軸安裝在支板上；卷揚輪安裝在卷揚軸的軸端；動滑輪組安裝在重錘上；定滑輪組通過各自支架安裝于支板上；卷揚纜的起始端安裝在卷揚軸上，另一端依次繞過定滑輪1、動滑輪1、定滑輪2、動滑輪2后向上穿過支承軸上的安裝孔與支承軸固定；儀器防護罩通過四個固定螺絲釘與底板相連接。測纜纏繞在卷揚輪的凹槽中，其引出端沿逆時針方向繞經水位輪后向下穿過儀器底板的過線孔與浮子連接；自收纜裝置的作用是產生一個恒力用于拉緊、自動收放測纜，使浮子工作在正常吃水深度上。

其工作原理為：水位靜止時，浮子靜止在水面上，儀器的重錘懸停在對應高度上，編碼器輸出值與水面高度值相對應；當水位下降時，浮子跟隨水位變化沿著井管的中心向下運動，并拉動測纜向下走，帶動測輪逆時針轉動并同時驅動卷揚輪、卷揚軸順時針轉動，提升重錘到對應高度上，水位編碼器輸出與水位變化量相對應的值；當水位上升時，浮子跟隨水位上升沿著井管的中心向上運動到相應位置，在重錘的作用下，卷揚纜驅動卷揚軸和卷揚輪逆時針旋轉拉直并回收測纜，帶動測輪順時針方向轉動，使水位編碼器輸出值與水位上升變化量相對應，完成水位自動跟蹤測量。

本儀器水位編碼器輸出碼為格雷碼10～13bit，由多芯航空插頭和電纜連接至外接顯示器或計算機上，可測量10～80m水位變幅。

本儀器用于地下水水位測量時，當埋深超過80m時，其懸索超長部分須另外加接特種輕質懸索。

3．  測井建造要求

3.1  測井一般由多節定長鋼管（或工程塑料管、水泥管）連接組合而成，每節井管長度為2～6米長，每節管道的接縫處必須平滑無障礙物，接縫間隙應≤2mm，接縫處內壁高度差應≤1mm，各節井管的幾何中軸線應保持在一條直線上不允許彎曲。

3.2  井管口徑尺寸一般不得小于 Φ70㎜，進水口面積約為井口的1/10，各節井管的接縫之間可以不密封。

4．  主要技術參數

4.1  水位變幅：0—10m：0-20m；0-30m；0-40m；0-80m；

4.2  水位編碼器分辨力：1㎝

4.3  測量準確度：≤0.2%

4.4  浮子直徑：Φ40mm；Φ50mm；Φ100mm可選

4.5  輸出信號：格雷碼10～13bit（RS485或4-20mA接口選配）

4.6  環境溫度：-10℃～85℃

相對濕度；＜90%(40℃).
