1   特點

·　高分辨力

·　高可靠性

傳感器為浮子和絕對值型旋轉編碼器，所測數據只與水位變化有關，無溫度、零點漂移。

·　傳輸、通信組網方便

在一條屏蔽雙絞線上，可以連接32個或更多個具有RS485通信接口的傳感器、組成多點、多參數監測、監控系統。

·　經濟性好

傳感器加上通信接口、通信電纜的總成本低于其它系統，可靠性及使用壽命（光電傳感器的壽命達10萬小時）高于其它系統，其綜合性能價格比最優。

本類型傳感器可選裝三種不同的輸出方式與計算機聯接使用：

（1）并聯總線方式：傳感器通過14-16芯屏蔽電纜分別與計算機聯接；

（2）RS485串行總線聯接方式：多個傳感器通過一對屏蔽雙絞線與計算機聯接。

（3）采用模擬量4-20mA信號與計算機聯接。

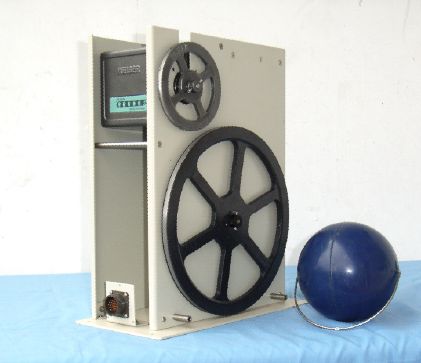

WFX型斜井水位傳感器系統是最經濟、可靠的水位監測系統。它不需建立垂直測井，只需沿坡鋪設斜井水管即可，大大減少建井投資，減少施工周期及難度。

2          主要技術參數

2.1傳感器技術參數

水位變幅：0-40m

斜坡角度：30－90⁰

浮子直徑：Φ130mm；

水管進水口面積應不大于管徑面積的10%；

分辨力：1cm、0.5cm；

測量準確度：±2cm或0.2%×F·S

輸出碼：格雷碼10～15bit；

輸出形式：觸點開關（機械編碼器）或OC門（光電編碼器）；

電源電壓：12V／24VDC；

MTBF：≥16000小時；

環境溫度：-10℃—80℃（工業級：-25℃—85℃）；

環境濕度：95%/40℃；

尺寸：430×210×650（80m量程）；

重量：22Kg。

2.2RS485通信接口（選裝）

傳輸速率：2400－19.2Kbps；

傳輸距離：1220mm。

2.3   4－20mA電流環模塊（選裝）
