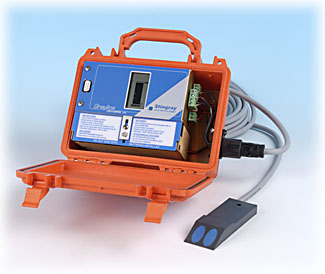

格萊公司STINGRAY便攜式截面-流速流量計能夠監測并記錄開放式管線如半滿污水管和
沒有溢流堰的大流量管道中的流量，并能顯示、傳送、累計流量數據。特別適用于市
政雨水、廢水、污水和灌溉用水管道。
工作原理
STINGRAY便攜式截面—流速流量計通過使用一個水下超聲波傳感器，連續測量管道
中流體的流速和液位，用戶只要輸入圓形管道的內徑或方形管道的寬度，
STINGRAY會自動計算流量并顯示流速。
主要特點
u 易使用，只須輸入明渠的尺寸（規則渠，圓形截面或矩
形截面），然后將探頭插入水中即可測量流速計算流量。
u 探頭采用多普勒脈沖群爆發發射技術，測量大于該點范
圍的平均速度，也可以是時間平均速度。
u 數字電路每秒采集15個速度信號
u 計算正向/反向流量
技術參數
u 速度測量范圍： 0.015—3m/s,雙向測量
u 速度測量精度：全范圍 ±1%
u 分辨率：0.003m/s
u 最小可測量深度：25mm
u 流體要求：顆粒含量100ppm以上，直徑100um以上（原水級別）
u 顯示：4行X20字符LCD顯示，對比度可調節
u 模擬輸出：4——20mA
u 記錄儀（可選）：-2——+2VDC，響應 –3——+3m/s
u 電源：內置6節1500mAh鎳鎘電池組
u 充電時間：10小時
u 充電器：115VAC或220VAC（可選擇）到12VDC轉換；汽車充電器10——15VDC
u 操作時間：正常使用4星期，連續 12小時
u 溫度：0℃——50℃
u 外形尺寸：114H*178W*152D（mm）
u 主機重量：1.4Kg
u 探頭尺寸：25H*38W*38D（mm）
u 探頭材料：氨基申酸乙酯和環氧高分子，不銹鋼
u 延伸桿：套筒長0.5——1.8米
選型 AVFM-P （ a ）-（ b ）-（ c ）-（ d ）-（ e ）
a:供電電源
|
代碼 |
電壓值 |
代碼 |
電壓值 |
|
A |
100-160VAC， 50/60Hz |
C |
N |
|
B |
180-260VAC, 50/60Hz |
D |
N |
b:傳感器(分別帶有25ft/7.6m電纜線)
|
代碼 |
傳感器類型 |
代碼 |
傳感器類型 |
|
A |
標準傳感器,測量流速 |
B |
QZ-B 傳感器,測量流速;
獨立的PZ12-LP 傳感器測量液位（此項限固定式） |
c:內置安全柵(電子封裝內)
|
代碼 |
類型 |
代碼 |
類型 |
|
1 |
標準 一般應用場合（非防爆） |
2 |
內置安全柵,適用于ClassⅠ,Ⅱ,Ⅲ:Div.Ⅰ,Ⅱ;Groups C,D,E,F,G. |
d:傳感器電纜長度
|
代碼 |
電纜類型 |
代碼 |
電纜類型 |
|
A |
標準25ft/7.6m可浸水的屏蔽三同軸電纜 |
B |
50ft/15m可浸水的屏蔽三同軸電纜 |
e:數據記錄儀
|
代碼 |
記錄儀類型 |
代碼 |
記錄儀類型 |
|
1 |
標準, 無 |
|
|
|
2 |
50,000點數據記錄儀，脈沖輸出 |
3 |
N |
整機包含組件
便攜式流速流量計主機 1臺
探頭（帶7.6米電纜） &nb
