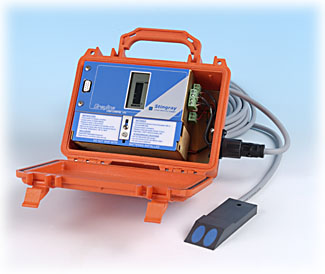

簡介
格萊公司AVFM截面-流速流量計能夠監測并記錄 開放式管線（如半滿污水管和沒有溢流堰的大流量管道）中的流量，并能顯示、傳送、累計流量數據。特道）中的流量，并能顯示、傳送、累計流量數據。特別適用于市政雨水、廢水、污水和灌溉用水管道.
AVFM截面—流速流量計通過使用一個水下超聲波傳感器，連續測量管道中流體的流速和液位，用戶只傳感器，連續測量管道中流體的流速和液位，用戶只要輸入圓形管道的內徑或方形管道的寬度，AVFM會自動計算流量并顯示流速。當然AVFM也可以使用分立的流速和液位測量傳感器，精度更高更穩定。
安裝方法
傳感器被安裝在圓管內部或方管的底部，不需要特殊的工具和硬件，傳感器是一個完全密封的超聲波單元，最外層材質全部采用塑料，因此能防止腐蝕并適應惡劣環境。通過一個MB— Q Z型不銹鋼安裝托架固定傳感器。
對于管徑從6″到24″（150mm到600mm）圓形管，外加一個不銹鋼安裝圈。
性能特征：
|
電子封裝
精度
顯示 |
防水、防塵(NWMA4X, IP68)聚碳酸脂帶有清潔、防碎的外殼。
液位：±0.25% ；流速：±2%；重復度和線性：±0.1%。
數字值：4位LCD顯示；菜單/狀態/累加器：16位字符顯示。 |
|
組態 |
用三個嵌入式按鈕很容易進行菜單選擇，提供密碼保護。 |
|
供電電源 |
200-250VAC 50/60 Hz,12VDC or 24VDC。 |
|
信號輸出 |
獨立的4-20mA，負載電阻為1000歐姆（適用于流量，液位，流速）。 |
|
控制繼電器 |
三個5安培SPDT，可設與流量正比的脈沖輸出/流量報警/液位報警。 |
|
電涌保護
操作溫度
重量 |
對傳感器、4-20mA輸出、電源輸入提供電涌保護。
-20℃ 至 60℃ （-5°~ 140°F ）℉
10 lbs(4.5 kg)。
|
QZ—A傳感器：
|
流速測量范圍
液面測量范圍
工作溫度
表面材質
電纜
安裝
溫度補償 |
0.1to 20 英尺/秒 (0.03 to 6.2米/秒)。
最小值：1英寸（25.4毫米）；最大值：15英尺（4.57米）。
-5℃ 至 65℃（5 ~ 150°F）。
PVC,環氧樹脂，聚亞安酯。
25英尺（7.6米）防水的屏蔽三芯同軸電纜。
帶有MB—QZ 不銹鋼安裝托架。
自動、連續。
|
其他選項：
|
數據記錄 |
可編程的50，000點數據容量，能記錄流體流動情況，包括總量、平均值、最大值、最小值以及隨機事件的發生次數。包括RS232輸出，電纜和PC軟件 |
|
傳感器電纜 |
50英尺（15米）的RG62AU同軸電纜，最長可達500英尺（150米）。 |
|
電纜接線盒 |
防水的 NEMA4鋼材質，帶有終端接線板。 |
|
加熱器
|
用于溫度控制（0℃以下推薦使用）。 |
|
內置安全柵 |
探頭安裝在ClassⅠ,Ⅱ,Ⅲ；Div.Ⅰ,Ⅱ； Groups C,D,E,F,G的危險區。 |
|
傳感器 |
獨立的非接觸式超聲波液位傳感器和QZ—B 流速傳感器。 |
|
傳感器安裝圈
防爆封裝 |
不銹鋼材質，適用于直徑為6″ 到 24″ (150 to 600毫米)的管線。
可選隔爆（NEMA7）封裝（注：選隔爆時與本地代理商聯系）。 |
選型 AVFM （ a ）-（ b ）-（ c ）-（ d ）-（ e ）
a:供電電源
|
代碼 |
電壓值 |
|
代碼 |
電壓值 |
|
A |
100-160VAC， 50/60Hz |
C |
24VDC |
|
B |
180-260VAC, 50/60Hz |
D |
12VDC(電池供電) |
b:傳感器(分別帶有25ft/7.6m電纜線)
|
代碼 |
傳感器類型 |
|
代碼 |
傳感器類型 |
|
A |
QZ-A 標準傳感器,測量流速和液位 |
B |
QZ-B 傳感器,測量流速;獨立的PZ12-LP 傳感器測量液位 |
c:內置安全柵(電子封裝內)
|
代碼 |
類型 |
|
代碼 |
類型 |
|
1 |
標準 一般應用場合（非防爆） |
2 |
內置安全柵,適用于ClassⅠ,Ⅱ,Ⅲ:Div.Ⅰ,Ⅱ;Groups C,D,E,F,G. |
d:傳感器電纜長度
|
代碼 |
電纜類型 |
|
代碼 |
電纜類型 |
|
A |
標準25ft/7.6m可浸水的屏蔽三同軸電纜 |
B |
50ft/15m可浸水的屏蔽三同軸電纜 |
e:數據記錄儀
|
代碼 |
記錄儀類型 |
|
代碼 |
記錄儀類型 |
|
1 |
標準, 無 |
|
|
|
2 |
50,000點數據記錄儀(內置RS232C接口, PC軟件)
|
|
3 |
50,000點數據記錄儀(內置RS485接口,PC軟件) |
