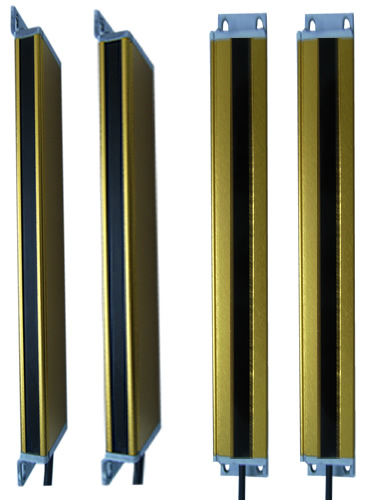

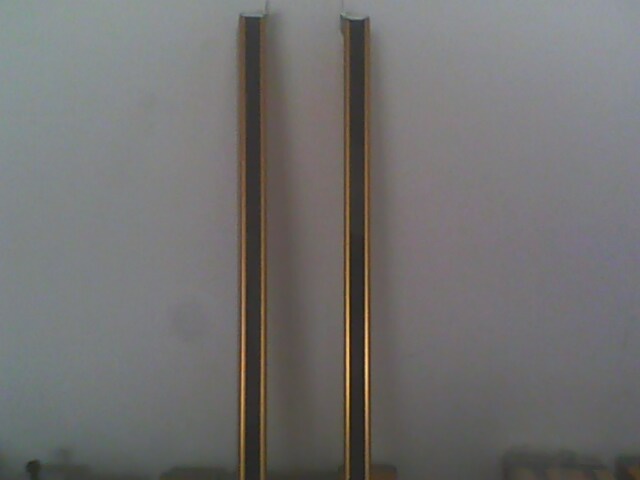

E15系列超薄安全光幕

一、典型應用
超薄型,厚度僅為15mm的安全光幕，應用于要求空間小，貼緊安裝或需要隱秘等場合,可應用于機器門上作防護或起動信號使用。

二、組成單元：
發光器：由若干發光器件組成，發射紅外光線；
受光器：由若干受光器件組成，接受紅外光線，與發光器的發光器件一一對應，形成保護光幕，產生通光、遮光信號，同時通過信號電纜將信號傳輸給控制器對外部設備進行控制；
控制器：信號處理單元，可選配ES-I型內置式控制器、ES-P型外置式控制器及ES-II型雙回路內置式控制器三種類型；
信號電纜：用來傳輸控制器和發光器、受光器之間的信號；
三、特點
保護長度：100m～1480mm；
光軸間距：10mm、20mm、40mm；
保護范圍：0～5000mm
光束數量：6～38束
輸出類型: 雙繼電器輸出,帶控制器(可配套ES-P、ES-I、ES-II)
NPN輸出,不帶控制器
電源電壓: NPN輸出為12V/24VDC
繼電器輸出（帶控制器）為110V/220VAC
截面尺寸: 38×15mm
完善的自檢功能:
采用最新的安全技術設計，當光電保護裝置失電或自身出現故障時，確保不向所控制的電氣控制發出錯誤信號；
抗干擾能力強：
對電磁信號、頻閃燈光、焊接弧光及周圍光源具有良好的抗干擾能力；

光軸間距10mm
光束數 保護高度 型號　 　
8 70mm E15-0810
16 150mm E15-1610
24 230mm E15-2410
32 310mm E15-3210
40 390mm E15-4010

光軸間距20mm
光束數 保護高度 型號 　 　
6 100mm E15-0620
8 140mm E15-0820
10 180mm E15-1020
12 220mm E15-1220
14 260mm E15-1420
16 300mm E15-1620
18 340mm E15-1820
20 380mm E15-2020
22 420mm E15-2220
24 460mm E15-2420
26 500mm E15-2620
28 540mm E15-2820
30 580mm E15-3020
32 620mm E15-3220
34 660mm E15-3420
36 700mm E15-3620
38 740mm E15-3820

光軸間距40mm
光束數 保護高度 型號
4 120mm E15-0440
6 200mm E15-0640
8 280mm E15-0840
10 360mm E15-1040
12 440mm E15-1240
14 520mm E15-1440
16 600mm E15-1640
18 680mm E15-1840
20 760mm E15-2040
22 840mm E15-2240
24 920mm E15-2440
26 1000mm E15-2640

光軸間距15mm(AOI專用光幕)
光束數 保護高度 型號
24 235mm E15-2415
24 235mm E15-2415R
24 235mm E15-2415E
