油壓機安全保護器，液壓機光電保護器，壓力機光電保護器

E3A系列：

一、原理
發光器發出的光直射到受光器，形成保護光幕。當光幕被遮擋時，受光器產生一遮光信號，通過信號電纜傳輸?shù)娇刂破鳎刂破鲗⒋诵盘?hào)進行處理，產生一控制輸出信號，控制機床的制動控制回路或其他設備的報警裝置，實現機床停止運行或安全報警。

二、光電保護裝置組成單元：
發光器：由若干發光器件組成，發射紅外光線；
受光器：由若干受光器件組成，接受紅外光線，與發光器的發光器件一一對應，形成保護光幕，產生通光、遮光信號，同時通過信號電纜將信號傳輸給控制器對外部設備進行控制；
控制器：信號處理單元，為發光器、受光器提供電源，并接收受光器傳送的通光、遮光信號，產生輸出控制信號，控制機床的制動控制回路或其他設備的報警裝置，實現機床停止運行或安全報警?？刂破饔蠩S-I型內置式控制器、ES-P型外置式控制器及ES-II型雙回路內置式控制器兩種類型，內置式控制器結構小巧緊湊，可安裝在設備的控制箱內；外置式控制器結構美觀牢固，可直接安裝在設備上，方便操作及光幕通光、遮光狀態的觀察；

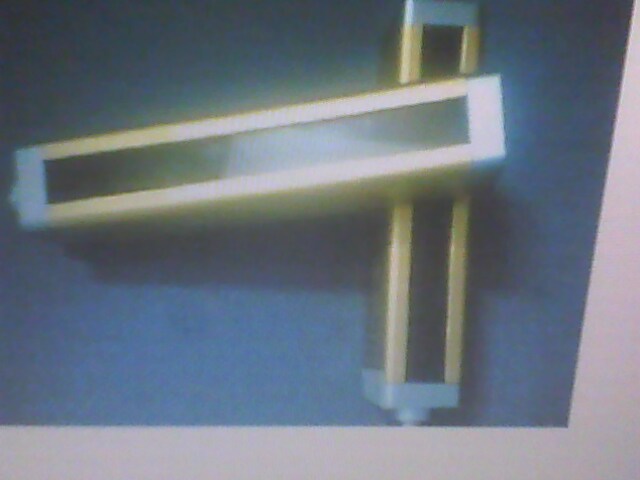

受光器+受光器 ES-P外置式控制器 ES-I內置式控制器 ES-II雙回路控制器
信號電纜：用來傳輸控制器和發光器、受光器之間的信號；
控制電纜：用來連接控制器和機床、設備，以實現機床或其他設備的安全控制；
安裝支架：把發光器與受光器固定在機臺上；
三、光電保護裝置特點
保護長度：0-3500mm
保護高度：50mm到3120mm，其它高度可訂做；
光軸間距：10mm、20mm、40mm、80mm，其它間距可訂做；；
完善的自檢功能:
采用最新的安全技術設計，當光電保護裝置失電或自身出現故障時，確 保不向所控制的電氣控制發出錯誤信號；
LED工作狀態及異常顯示:
通過LED數碼顯示和指示燈，能夠清晰地顯示出工作狀態及異常情況；
長壽命雙繼電器輸出控制：控制器采用進口高可靠性雙繼電器控制，其電氣壽命大于100萬次，繼電器達到使用壽命后，可更換；
抗干擾能力強：
對電磁信號、頻閃燈光、焊接弧光及周圍光源具有良好的抗干擾能力；
自保功能（內置式控制器）:
遮擋光幕后，光幕一直維持?jǐn)嚅_狀態，只有按動復位按鈕后，光幕恢復通光狀態。
固定盲區(訂制):
允許通過設置可以忽略系統檢測區域內一些固定可見物體(如支架、夾具等），以確保這些物體的存在不影響機器的運行。
浮動盲區(E3B系列)(訂制)
允許通過設置讓某些光束屏蔽掉,這些光束可以上下浮動,可以忽略系統檢測區域內一些移動可見物體，以確保這些物體的存在不影響機器的運行。

E3A1220PR3550-GL表示E3A光電保護裝置、12光束、光軸間距為20mm、外置式控制器、繼電器輸出、電纜長度為3.5m+5m，電壓為90~240VAC，500mm鋼管支架;
E3A1220NN3550-24表示E3A光電保護裝置、12光束、光軸間距為20mm、NPN輸出、電纜長度為3.5m+5m，電壓為24VDC, 無支架;

六、光電保護裝置選型規格一覽表：

光軸間距10mm
光束 保護高度 E3A系列 　 　
6 50mm E3A0610
8 70mm E3A0810
16 150mm E3A1610　 　
24 230mm E3A2410　 　
32 310mm E3A3210
40 390mm E3A4010
48 470mm E3A4810
56 550mm E3A5610
64 630mm E3A6410
72 710mm E3A7210
88 870mm E3A8810
104 1030mm E3A10410
120 1190mm E3A12010
136 1350mm E3A13610
光軸間距20mm
光束 保護高度 E3A系列 　 　
6 100mm E3A0620
8 140mm E3A0820
10 180mm E3A1020
12 220mm E3A1220
14 260mm E3A1420
16 300mm E3A1620
18 340mm E3A1820
20 380mm E3A2020
22 420mm E3A2220
24 460mm E3A2420
26 500mm E3A2620
28 540mm E3A2820
30 580mm E3A3020
32 620mm E3A3220
34 660mm E3A3420
36 700mm E3A3620
38 740mm E3A3820
40 780mm E3A4020
46 900mm E3A4620
54 1060mm E3A5420
62 1220mm E3A6220
70 1380mm E3A7020
86 1700mm E3A8620
102 2020mm E3A10220
118 2340mm E3A11820
光軸間距40mm
光束 保護高度 E3A系列
4 120mm E3A0440
6 200mm E3A0640
8 280mm E3A0840
10 360mm E3A1040
12 440mm E3A1240
14 520mm E3A1440
16 600mm E3A1640
18 680mm E3A1840
20 760mm E3A2040
22 840mm E3A2240
24 920mm E3A2440
26 1000mm E3A2640
28 1080mm E3A2840
30 1160mm E3A3040
32 1240mm E3A3240
34 1320mm E3A3440
36 1400mm E3A3640
38 1480mm E3A3840
40 1560mm E3A4040
48 1880 mm E3A4840
56 2200 mm E3A5640
64 2520 mm E3A6440
72 2840 mm E3A7240
光軸間距80mm
光束 保護高度 E3A系列
4 240mm E3A0480
6 400mm E3A0680
8 560mm E3A0880
10 720mm E3A1080
12 880mm E3A1280
14 1040mm E3A1480
16 1200mm E3A1680
18 1360mm E3A1880
20 1520mm E3A2080 　 　
24 1840mm E3A2480 　 　
28 2160mm E3A2880 　 　
32 2480mm E3A3280 　 　
36 2800mm E3A3680 　 　
40 3120mm E3A4080
