一、概述
隨著我國人口的增長，工農業生產和城鎮建設的迅速發展，各河流域廢污水排放量呈逐年不斷增加。流域省界斷面水質超標率也呈上升趨勢；流域水污染，中下游地區的水污染日趨嚴重。特別是隨著經濟的發展很多很多工業城市的廢水排放量較大，已造成城市地表水的嚴重污染，給人們的生活健康帶來了巨大的隱患。國家也把政治重點流域的水污染防治列入了“十五”計劃當中，要求各省市加大工作力度，推進污水防治工作。
為保證污水處理自動控制系統安全可靠運行，采用PLC進行數據量的采集和控制，同時采用一臺工業控制作為上位機進行顯示和操作。
二、工藝過程
根據污水處理過程各個分區功能不同，在生產區內設置四個現場控制分站。
第一控制分站，轄區包括 速閉閘井，粗格柵間及污水提升泵房（分站點），細格柵及 壓柵機間，渦流沉砂池，消防泵房，初沉池，初沉污泥泵房。
第二控制分站，轄區包括鼓風機房（分站點），曝氣池。
第三控制分站，轄區包括 污泥消化控制室（分站點）及沼氣柜，加氯間及接觸池；
第四控制分站，轄區包括 污泥濃縮、脫水間（分站點），二沉池，回流污泥泵房，中心配電所。
三、系統結構

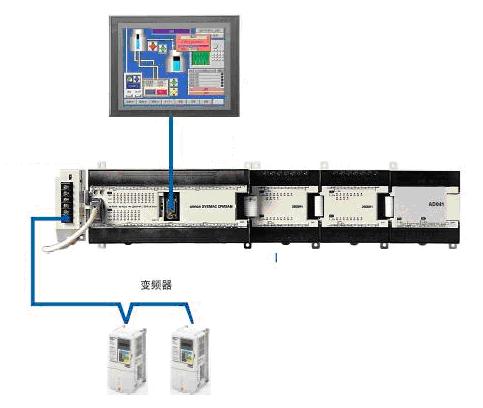

現場測控層采用歐姆龍PLC和儀表進行數據的采集、控制。
上位機采用《世紀星組態軟件》，通過歐姆龍PLC的HOST LINK驅動程序從串行總線上獲取PLC數據，完成設備監測和控制。
四、監控系統的軟件結構
軟件結構部分包括Windows2000 操作系統、下位機編程軟件、上位機監控軟件。
1、下位機編程軟件
PLC程序的編制在上位機中完成，本系統采用歐姆龍PLC的配套編程工具CX-Programmer完成硬件組態、參數設置、編程、測試、調試和文檔處理。
2、上位機監控軟件
《世紀星組態軟件》是在PC機上開發的智能型人機接口（MMI）軟件系統，它以Windows 98/2000/NT/XP 中文平臺作為其操作系統，全中文界面，并充分利用了Windows的各種便利功能。
《世紀星組態軟件》由開發系統和運行系統組成。開發系統是《世紀星組態軟件》的集成開發環境，軟件開發者在這個環境中完成界面的設計、數據庫定義、動畫連接、硬件設備安裝、網絡配置、系統配置等。該系統具有先進完善的圖形生成功能；數據庫中有多種數據類型，不但能合理地抽象控制對象，而且能非常簡單、方便地對數據的報警、趨勢曲線、歷史數據記錄、安全防范等進行操作；開發者利用其豐富的圖形控件和自定義圖庫功能，可以大大減少設計界面的時間；通過簡單而實用的編程命令語言，開發者不需要編程經驗就可以設計完成實際工程；方便的硬件設備安裝向?qū)Ш腿娴刂С謬鴥?nèi)國際工控底層設備，徹底實現工控現場的數據采集和監控功能。
運行系統是《世紀星組態軟件》系統的實時運行環境，用于顯示開發系統中建立的動畫圖形畫面，并負責數據庫與硬件設備的數據交換。運行系統能實時而形象地反映現場的所有參數和實際情況；通過實時數據庫管理從工業控制對象采集各種數據；可把數據的變化用動畫的方式形象地表示出來，同時完成實時和歷史報警、歷史數據記錄、實時和歷史趨勢曲線等監控功能；可生成歷史數據文件，用于追憶歷史事件；靈活方便的組態式報表，可充分滿足用戶的各種報表需要。

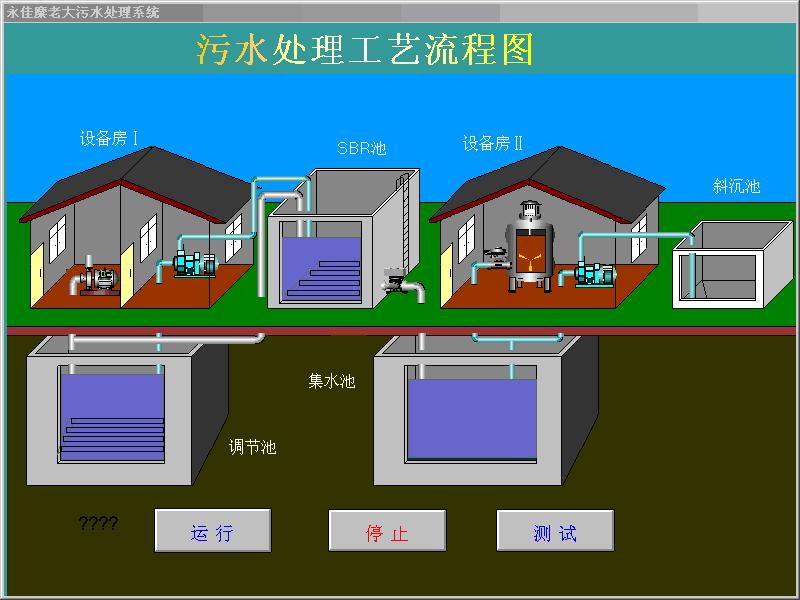

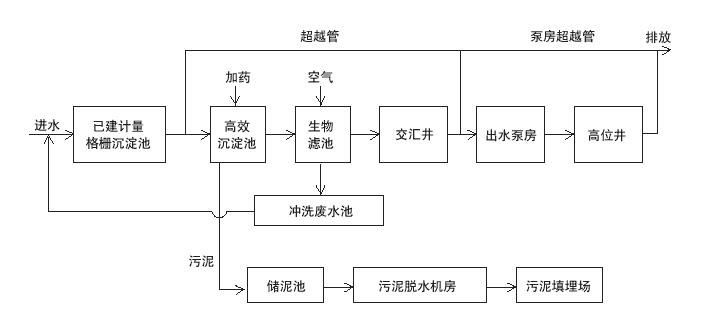

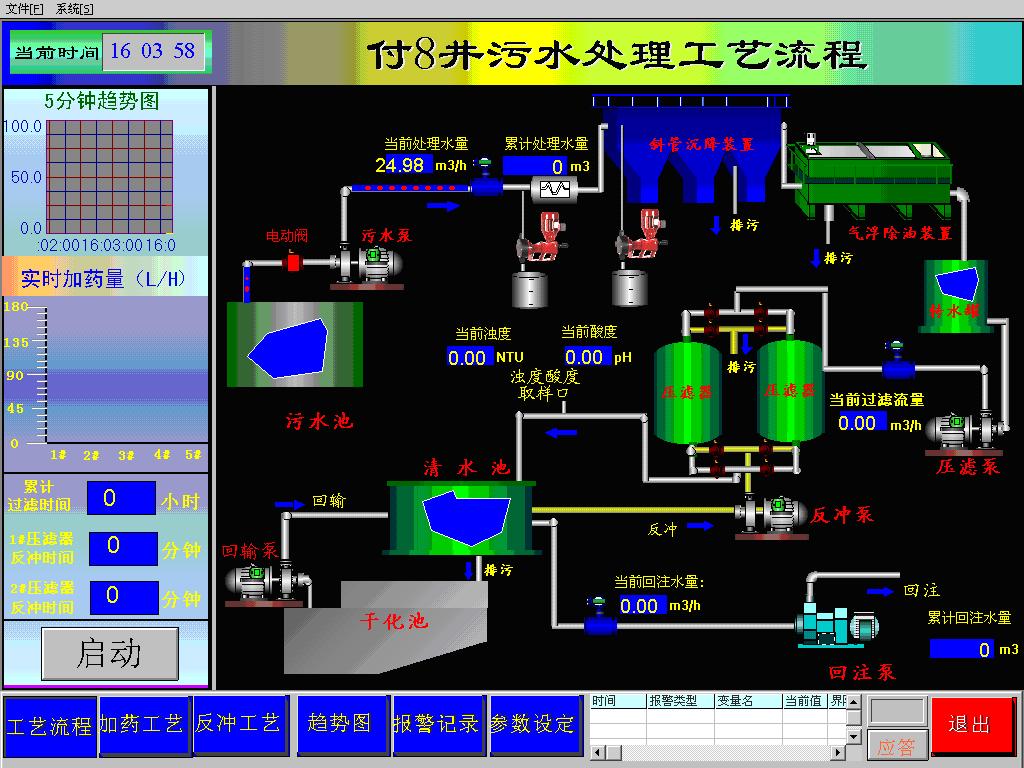

3、工藝過程流程圖

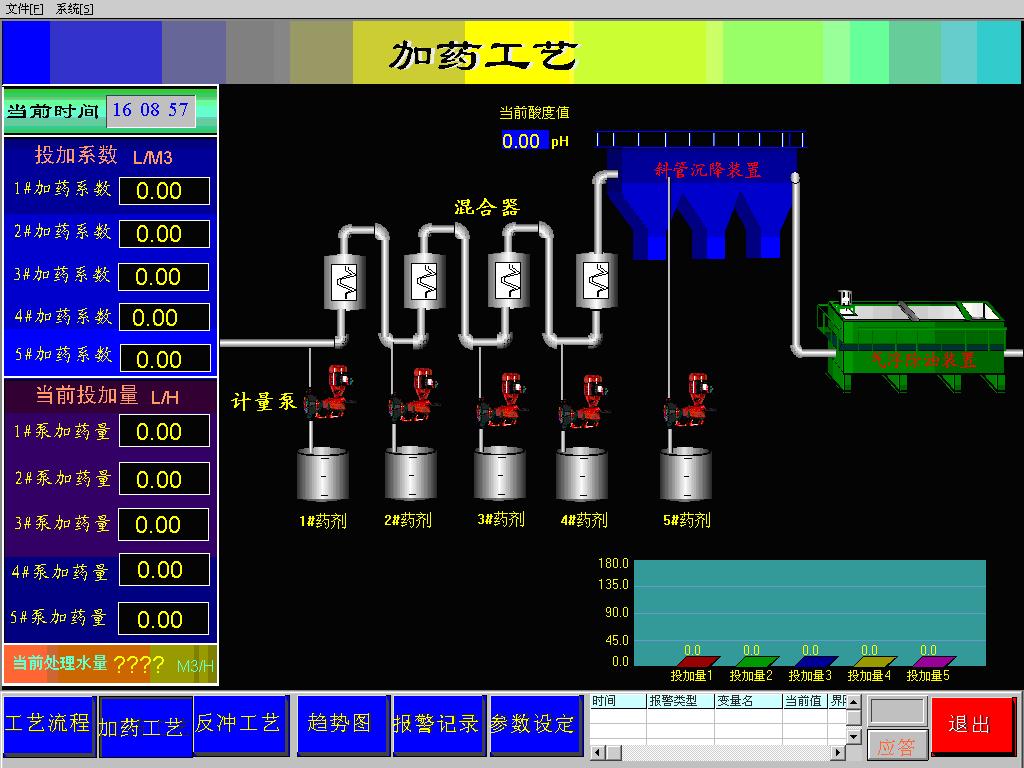

4、加藥工藝

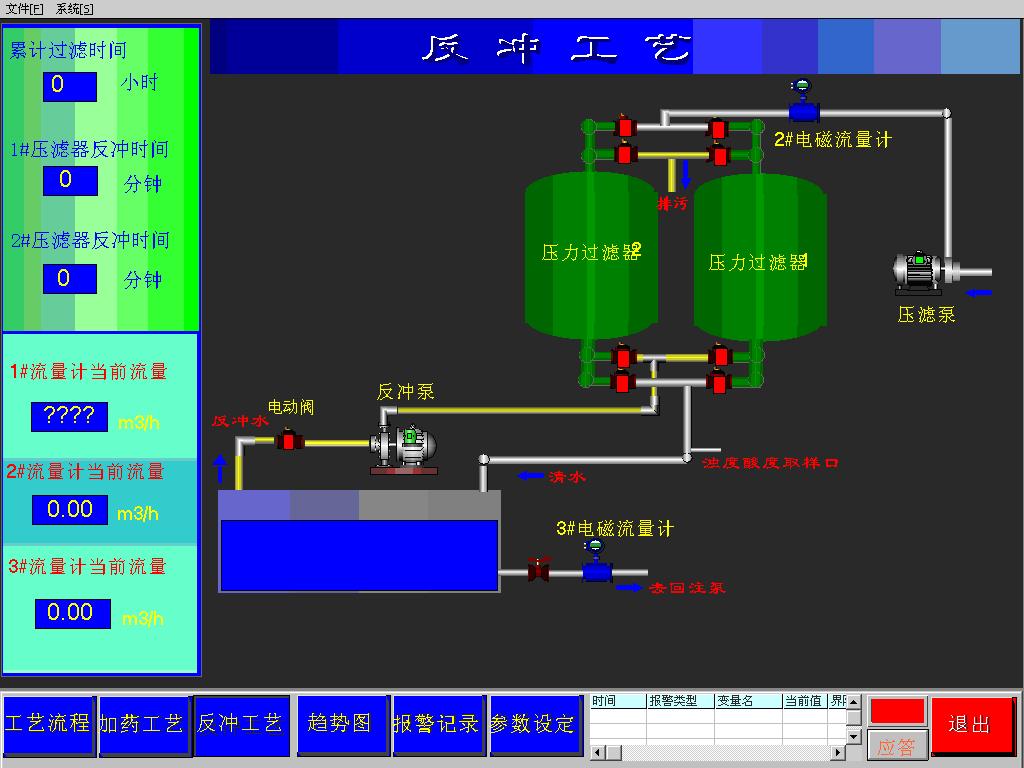

5、反沖工藝
