電磁流量計選型
儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意。
電磁流量計選型說明正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑，流量范圍，襯里材料，電極材料和輸出電流等，都能適應被測流體的性質和性質和流量的要求。可測量的流體:由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體必須是導電的，
嚴格的說，除了高溫流體之外，只要電導率大于5μ/cm的任何流體都選用相應的電磁流量計來測量流量，因此不導電的氣體，蒸汽，油類，丙酮等物質不能選用電磁流量計來測量流量。傳感器口徑的確定:流量計使用流速最好在0.3-15m/s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。使用流速低于0.3m/s時最好在儀表部位局部提高流速，采用縮管方式：異徑管的中心錐角不大于15oC時，可把異徑管視為直管段的一部分。
一體型或分離型的選擇:一體型：現場環境較好的情況下，一般都選用一體型，即傳感器和轉換器組裝成一體。
型號 | 口徑 | |
ZRN-LDC | 15~2600 |
| | 代號 | 電極材料 | |
K1 | 316L |
K2 | HB |
K3 | HC |
K4 | 鈦 |
K5 | 鉭 |
K6 | 鉑合金 |
K7 | 不銹鋼涂覆碳化鎢 |
| 代號 | 內襯材料 | |
C1 | 聚四氟乙烯F4 |
C2 | 聚全氟乙丙烯F46 |
C3 | 聚氟合乙烯FS |
C4 | 聚錄丁橡膠 |
C5 | 聚氨脂橡膠 |
| 代號 | 功能 |
E1 | 0.3級 |
E2 | 0.5級 |
E3 | 1級 |
F1 | 4－20Madc,負載≤750Ω |
F2 | 0-3khz,5v有源，可變脈寬，輸出高端有效頻率 |
F3 | RS485接口 |
T1 | 常溫型 |
T2 | 高溫型 |
T3 | 超高溫型 |
P1 | 1．0MPa |
P2 | 1．6MPa |
P3 | 4．0MPa |
P4 | 16MPa |
D1 | 220VAC±10％ |
D2 | 24VDC±10％ |
J1 | 一體型結構 |
J2 | 分體型結構 |
J3 | 防爆一體型結構 |
★收集數據
①被測流體成份 ②最大流量、最小流量 ③最高工作壓力 ④最高溫度、最低溫度
電磁流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。
儀表選型
◆量程范圍確認
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，最低流速應不小于0.2m/s，最高應不大于8m/s。
若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，
較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
電磁流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜
安裝場所的選擇
為了使電磁流量計工作穩定可靠，在選擇安裝地點時應注意以下幾方面的要求：
1.盡量避開鐵磁性物體及具有強電磁場的設備(大電機、大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。
2.應盡量安裝在干燥通風之處，避免日曬雨淋，環境溫度應在-20～＋60℃，相對濕度小于85%。
3.流量計周圍應有充裕的空間，便于安裝和維護。
電磁流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭、切向限流或上游有半開的截止閥）則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時則應采取一些措施以穩定流速分布：

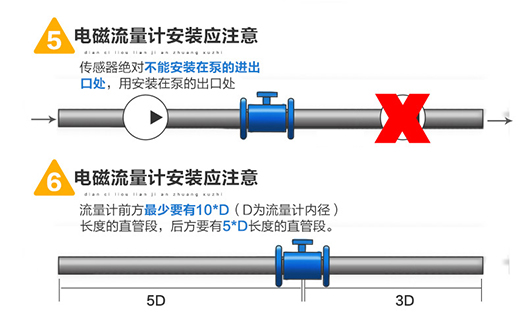

a. 增加前后直管段的長度；
b. 采用一個流量穩定器；
c. 減少測量點的截面。
電極材料的選擇：
材料 | 耐 腐 蝕 性 能 |
316L | 適用：1、生活用水，工業用水，原水井水，城市污水，
2、弱腐蝕性酸、堿、鹽溶液 |
哈氏合金B(yǎng) | 適用：1、鹽酸（濃度小于10%），一切濃度的氫氧化銨堿溶液
2、氫氧化鈉（濃度小于50%），一切濃度的氫氧化銨堿溶液
3、磷酸，有機酸
不適用：鹽酸 |
哈氏合金C | 適用：1、混酸如鉻酸與硫酸的混合溶液
2、氧化性鹽類如Fe++、Cu++、海水
不適用：鹽酸 |
鈦(Ti) | 適用：1、鹽，如：（1）氯化物（氯化物/鎂/鋁/鈣/銨/鈦等）
（2）鈉鹽、鉀鹽、銨鹽、次氯酸鹽、海水
2、濃度小于50%氫氯化鉀、氫氧化銨、氫氧化鋇堿溶液
不適用：鹽酸、硫酸、磷酸、氫氟酸，氰氧化鋇堿溶液 |
鉭(Ta) | 適用：1、鹽酸（濃度小于40%），稀硫酸和濃硫酸（不包括發煙硫酸）
2、二氧化氯，氯化鎂，次氯酸，氰化鈉，乙酸鉛等
3、硝酸（包括發煙硝酸）等氧化性酸，溫度低于80℃的王水
不適用：堿，氫氟酸 |
鉑(Pt) | 適用：幾乎所有的酸、堿、鹽溶液（包括發煙硫酸、發煙硝酸）
不適用：王水、銨鹽 |

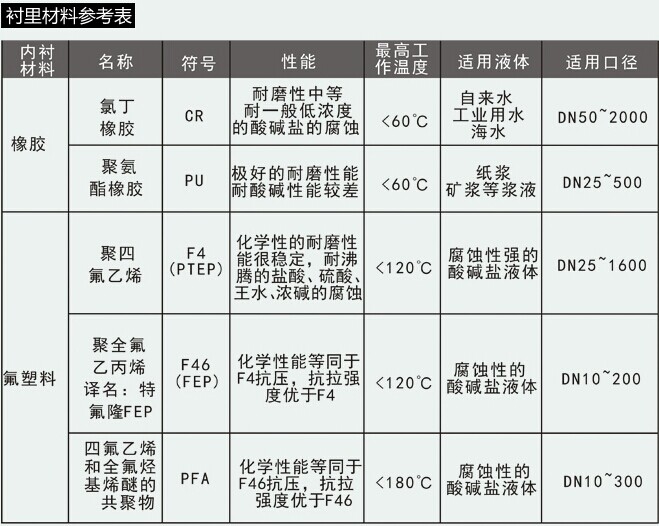

襯里材料選擇：應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。
內襯材料 | 名稱 | 符號 | 性能 | 最高工作溫度 | 適用液體 | 適用口徑 |
橡膠 | 氯丁橡膠 | CR | 耐磨性中等，耐一般低濃度的酸堿鹽的腐蝕 | ＜80℃ | 自來水、工業用水、海水 | DN50-2200 |
聚銨脂橡膠 | PU | 極好的耐磨性能，耐酸堿性能較差 | ＜60℃ | 紙漿、礦漿等漿液 | DN25-500 |
氟塑料 | 聚四氯乙烯 | F4或
PTFE | 化學性能很穩定，耐沸騰的鹽酸、硫酸、王水、濃堿的腐蝕 | ＜180℃ | 腐蝕性強的酸堿鹽液體 | DN25-1200 |
四氯乙烯和六氟丙烯
譯名：特氟隆FEP | F46或
FEP | 化學性能略遜于F4 | ＜120℃ | 腐蝕性的酸堿鹽液體 | DN15-200 |
四氯乙烯和乙烯 | F4或ETFE | 化學性能略遜于F4 | | 腐蝕性的酸堿鹽液體 | DN250-2200 |
塑料 | 聚乙烯 | PO | 化學性能穩定 | ＜60℃ | 污水 | DN50-2200 |
聚苯硫醚 | PPS | | ＜110℃ | 熱水 | DN50-2200 |
防護等級的選擇：
1、IP65：防噴水型，允許水龍頭從任何方向?qū)鞲衅鲊娝?，噴水壓力?/font>30kPa，出水量為12.5L/s，距離為3m。
2、IP68：潛水型，長期工作在水中。
防護等級應根據實際情況來選擇，傳感器裝在地面以下，如經常受水淹，應選用IP68，傳感器安裝在地面以上，應選用IP65。
附加功能的選擇
LDE型智能電磁流量計的基本型已帶顯示，輸出4-20mA和0-1kHz報警等功能，可根據實際情況加選其他附加功能。
3、分體安裝：傳感器需安裝在地面以下或其他原因，應選擇分體安裝方式。
4、RD-485通訊：需轉換器和其他設備通訊，則需選用RS-485通訊功能。
| 流量計防護等級說明 |
| 1、IP65：防噴水型，允許水龍頭從任何方向?qū)鞲衅鲊娝?，噴水壓力?0kPa，出水量為2.5L/min，距離為3m。 |
| 2、IP68：潛水型，長期工作在水中。 |
| 智能電磁流量計防護等級應根據實際情況來選擇，傳感器裝在地面以下，經常受水淹的，應選用IP68，傳感器安裝在地面以上， |

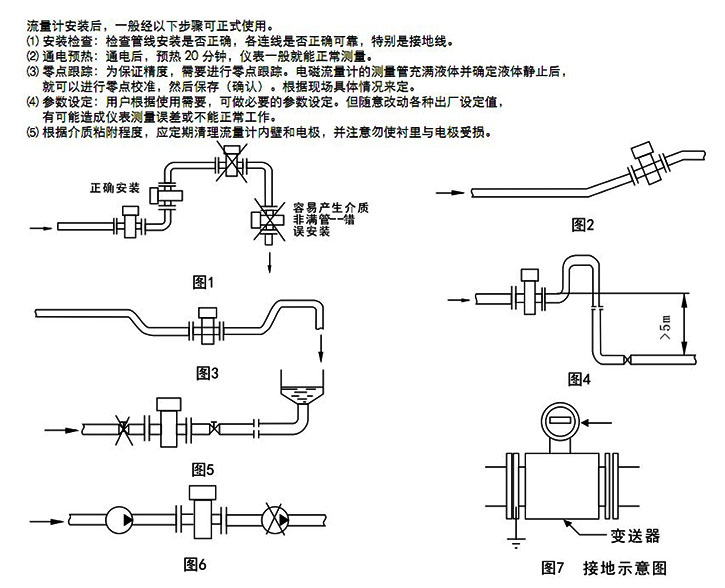

應選用IP65。電磁流量計除了在選型時需要注意一些問題外，在電磁流量計安裝時也需要注意一些問題，關于安裝方面，
請客戶參閱ZRN-LDC電磁流量計安裝 |
