蒸汽渦街流量計
|
|
說 明 |
|
ZRN-LUG |
|
渦街流量儀表 |
|
檢測 |
B |
|
壓電式傳感器 |
|
方式 |
E |
|
|
|
連接方式 |
1 |
僅對滿管型 |
法蘭連接型 |
|
2 |
僅對滿管型 |
法蘭卡裝型 |
|
3 |
僅對插入型 |
簡易插入型 |
|
4 |
僅對插入型 |
球閥插入型 |
|
測量介質 |
2 |
|
液體 |
|
3 |
氣體 |
|
4 |
蒸汽 |
|
公稱通徑 |
2 |
|
DN25 |
|
… |
… 單位：mm |
|
30 |
DN300 |
|
使用環境 |
P |
|
普通型 |
|
B |
防爆型 |
|
輸出信號 |
1 |
脈沖輸出 |
|
2 |
4～20mA電流輸出，液晶顯示 |
|
3 |
RS-485通訊 |
|
4 |
|
|
5 |
溫壓補償一體，4～20mA電流輸出型 |
|
6 |
溫壓補償一體，電池供電型 |
流量計選型

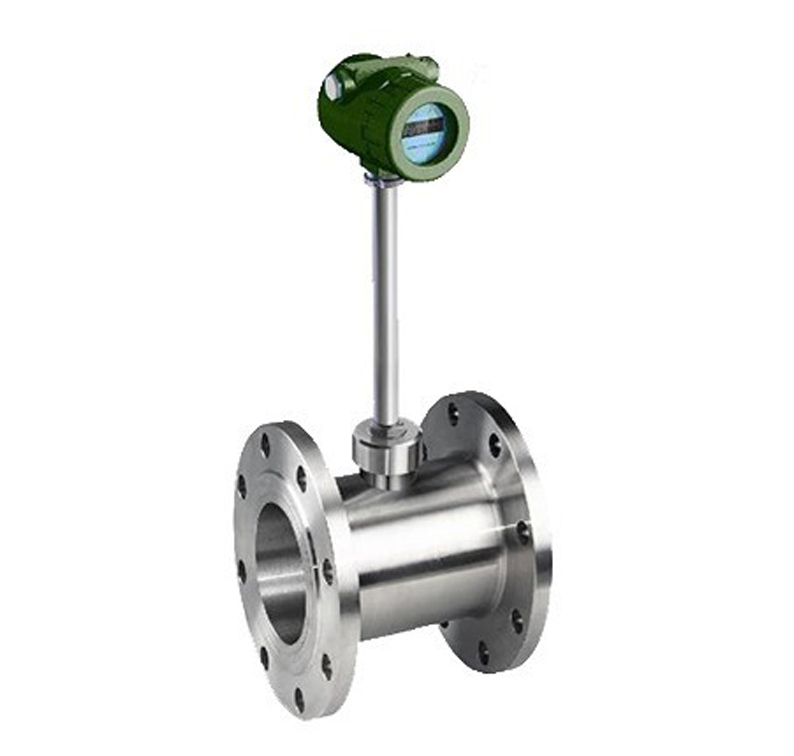

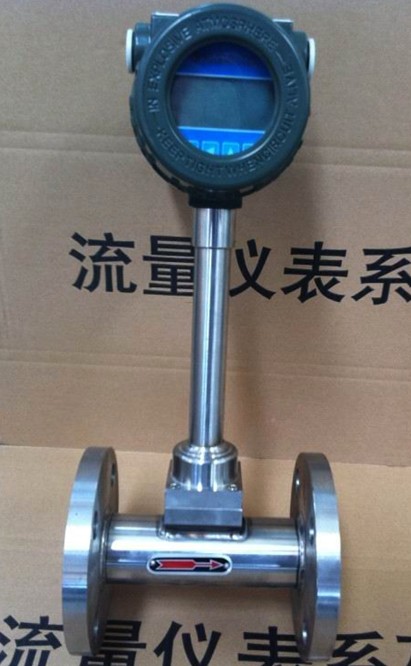

蒸汽渦街流量計主要用于工業管道中蒸汽介質流體的流量測量，蒸汽渦街流量計特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。
渦街流量計訂貨須知：
一、①智能渦街流量計產品名稱與型號②智能渦街流量計口徑③智能渦街流量計是否帶附件以便我們的為您正確選型④智能渦街流量計的使用壓力⑤智能渦街流量計測量介質及介質溫度。
選擇渦街流量計所需要的參數：1、管道的口徑
2、被測介質的名稱（蒸汽要注明是飽和蒸汽還是過熱蒸汽）
3、被測介質的工作壓力
4、被測介質的工作溫度
5、被測介質的工作流量
渦街流量計安裝環境要求：
1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2．避開高溫?zé)嵩春洼椛湓吹闹苯佑绊憽Ｈ舯仨毎惭b，須有隔熱通風措施。
3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4．儀表最好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
5．渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
渦街流量計選型注意：
1.流量計的選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小，以獲得更大的流速和流量范圍。
2.流量計應使用在介質工作壓力和溫度范圍的技術參數內。不要刻意選用高壓力等級和超高溫度的儀表，應根據實際工作壓力和溫度選用儀表，后者價格要高些。
3.在爆炸危險場所，應選用防爆型流量計。
4.渦街流量計的下限流量取決于介質的工況密度和運動粘度，其上限流量一般不受介質壓力和溫度的影響，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后，查流量范圍表即可確定相應口徑。
