高精度JMDM編碼器讀數,位置檢測控制器,編碼器控制器

一、簡介

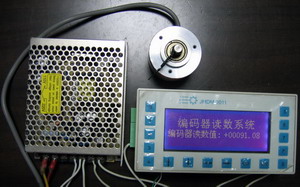

JMDM編碼器讀數控制器采用我司自主研發的JMDM-2011集成多功能型控制器人機界面一體機，外接一路編碼器用作位置檢測，可實現高精度的定位。
它的工作原理是將角度信號轉為脈沖信號，控制精度取決于編碼器。例如，編碼器參數一圈360度對應1000個脈沖，JMDM-2011便可把編碼器轉一圈轉換為1000個脈沖信號，因而將編碼器角度對應的脈沖讀數顯示在控制器的液晶屏人機界面上。
二、使用說明
1、運行畫面
   A.開機畫面顯示后進入運行畫面，此時液晶顯示屏正上方顯示編碼器讀數系統，左下方顯示“編碼器讀數值”，后下方顯示編碼器的實際讀數；
   B.在待機狀態下按“ESC”鍵則進入?yún)?shù)設定畫面，參數設定畫面共有三頁，在第三參數設定畫面狀態下按“ESC”鍵則進入主設定畫面，而在主參數設定畫面的狀態下按“ESC”鍵則進入運行狀態。
2、參數修改
A.如何進入設置狀態
上電后控制器直接進入運行狀態，此時按面板上的ESC鍵可進入設置狀態。
B.如何修改參數
上﹑下﹑左﹑右四個方向鍵用于移動光標，選擇要改變的數字。當光標到達要改變的數字時，按ENTER鍵，光標處于閃爍狀態，表示此數字可以改變，此時按向上箭頭鍵，數字增加，按向下箭頭鍵，數字減小，當變成需要的數字時，再按ENTER鍵，數字就定下來了。
設置狀態的特征是液晶屏的右半邊有一個光標，且按ENTER鍵可使光標閃爍。
C.如何設置參數
  參數設置畫面共有一個：主設置畫面。
  主設置畫面：
            比例系數：編碼器實際讀數與顯示讀數的比例關系；
            0000.000——999.999     單位：無；
            系統默認值是：001.000；
3、操作介紹
   A.開機后進入運行畫面，若需修改參數則進入?yún)?shù)設定畫面；
   B.在運行畫面控制器上面顯示編碼器的讀數值。
三、產品選型
1、當編碼器AB兩相解碼頻率為20KHZ及以下時：選擇JMDM-2011基本型控制器即可。
2、當編碼器AB兩相解碼頻率為20K～200KHZ時：選擇JMDM-2011編碼器擴展型控制器。
