JMDM-RS232串口控制模擬量輸入輸出系統

研發制造商：深圳市精敏數字機器有限公司
組成及用途簡介：

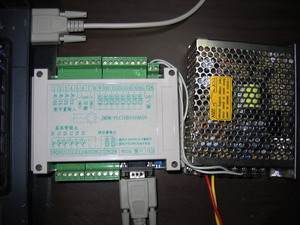

JMDM-RS232串口模擬量輸入輸出控制系統采用我司自主研發制造的工業級高可靠性單片機控制器：JMDM-10DIO10AIO串口模擬量控制器，實現了利用電腦串口在線監控?cái)?shù)字量輸入、模擬量輸入的狀態；實時控制模擬量的輸出和數字量的輸出?？捎糜趯W(xué)習、實驗及各種工業應用。
本系統包括：
1、JMDM-10DIO10AIO控制器一臺；
2、串口通信線一條；
3、光盤、說明書一份;
4、配套AC雙組9V電源1個。

一、功能描述:

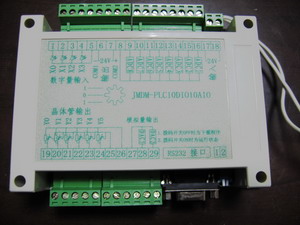

    1、模擬量輸入輸出控制器(JMDM-10DIO10AIO)是我公司最新研制的功能強大的工業控制器,采用交流18V或直流24V供電，本控制器有過壓保護以及雷擊靜電保護；采用最新型高速C8051系列單片機;有64K的程序存儲空間,32K的數據存儲空間(采用了完美的鐵電存儲技術);有四個數字量輸入,六個數字量輸出,八路高精度高速度（12位）模擬量輸入,2路高精度高速度（12位）模擬量輸出;本控制器有二路標準RS232串口通信接口,可同時和兩個外圍設備或主控制器(電腦或PLC)進行通信.
    2、模擬量輸入輸出控制器(JMDM-10DIO10AIO)采用的特有的抗高頻干擾電路,工作穩定可靠,其中每路模擬量輸入和模擬量輸出都有過壓保護電路,可抗雷擊以及靜電沖擊.
    3、上位機（PC機或具有串口的其他控制設備）通過RS232串口連接到本控制器后，向控制器發送一串ASCII代碼指令即可控制本控制器的字量輸出,模擬量輸出，例如:
      串口發送  O(001,0)    關斷第一個輸出點的輸出;
      串口發送  O(001,1)開啟第一個輸出點的輸出。
      串口發送  OA(1,0000)    即控制第一個模擬量輸出點的輸出,輸出電壓范圍是0V;
      串口發送  OA(1,4095) 即控制第一個模擬量輸出點的輸出,輸出電壓是10V;
      串口接收到字符串時 :   I(001,0)      檢測到第一個輸入點斷開;
      串口接收到字符串時 :   I(001,1)      檢測到第一個輸入點接通;
      串口接收到字符串時 :   IA(1,0000)    檢測到第一個模擬量輸入點輸入電壓為0V;
      串口接收到字符串時 :   IA(1,4096)    檢測到第一個模擬量輸入點輸入電壓為10V;
     可提供VB軟件控制模擬量輸入輸出的演示源代碼以及執行程序。
    4、通過地址編碼，一個串口最多可以尋址、控制255塊串口控制模擬量輸入輸出控制器(JMDM-10DIO10AIO)，也就是說一個串口（或一臺電腦）可以與255臺模擬量輸入輸出控制器組成測控大系統。串口控制模擬量輸入輸出控制器和控制主機之間距離可以通過RS485總線延長(最長1千米)，這樣控制主機可以放置在離模擬量輸入輸出控制器比較遠的地方。
    5、本控制器收到串口指令后對指令進行解析，并控制模擬量輸入輸出控制器的數字量輸出點和模擬量輸出點的輸出；另外也可把數字量輸入的狀態和模擬量輸入的狀態反饋到主控制器,當然也可以脫機工作，按照預先存放在存儲器中的程序?qū)崿F(xiàn)數字量模擬量的自動控制。
    6、隨產品附送模擬量輸入輸出測控軟件，可以對模擬量輸入輸出控制器(JMDM-10DIO10AIO)進行實時測控；
    7、可根據客戶特定需要設計符合客戶實際需要的的控制系統；
二、應用案例
    1、串口通訊自動化設備;
    2、自動化質量檢測儀;
    3、生產線智能檢測系統;
    4、各種模擬量信號的采集控制,如溫度,壓力，濕度，電流，電壓信號的采集控制;
    5、模擬量信號的輸出控制,如比例閥控制,模擬量控制變頻器等。
