防雷擊，超強抗干擾，20、40、60點到120點PLC，JMDM-PLC120簡介(由PLC20MB與PLC20EX組合)

本產品研發制造商：深圳市精敏數字機器有限公司

功能介紹：　　
○ 編程軟件兼容日本三菱FXGP_WIN-C梯形圖軟件,在應用中等同于三菱的FX1N；　　
○ 工作電源AC18V或DC24V,帶有防雷擊保護電路；
○ 主板有20路I/0輸入輸出，其中輸入12路，輸出8路（有繼電器輸出和晶體管輸出兩種型號）；
○ 本機采用高性能進口工業級芯片設計，可適應高電磁干擾的工業環境(250A放電焊接場合正常工作)； 　
○ 高速運算，基本指令每步0.5uS　　
○ 通信接口有RS232(抗15千伏靜電沖擊)； 　　
○ 有擴展接口，擴展板有12路數字量輸入，8路數字量輸出（有繼電器輸出和晶體管輸出兩種型號），
   一個主板最多可以與五個擴展板通信構成120點(72點輸入，48點輸出)的大系統；　　
○ 程序寄存器達6000步?！　?br>○ 內部繼電器總計有1536點，帶有特殊功能繼電器和保持用繼電器；
○ 定時器256點 　　
○ 計數器200點 　　
○ 數據寄存器256點 　　
○ 有系統時鐘功能；　　
○ 編程語言采用梯形圖； 　　　　
○ 采用循環掃描工作方式 　　
○ 容易安裝使用便利的固定孔安裝,一體化緊湊型設計外形尺寸為:
   主板：  長×寬×高為: 190mm×85mm×28mm；
   擴展板：長×寬×高為: 90mm×85mm×28mm；
○ 采用了外置的看門狗電路及輸入輸出全光電隔離及嚴格的高頻濾除特性，使系統穩定可靠工作。
○ 可以在線監控，方便調試程序和故障診斷；
○ JMDM-PLC120 可編程控制器是最多可構成120路數字量輸入輸出的中小型可編程控制器（PLC）,是一種性價比高的PLC。
它是為了滿足市場對120路以下低價格、高性能PLC的需求而設計的?？伸`活運用在各種工業自動控制場合,如冶金、化工、塑料、輕紡、食品、包裝等行業中的生產機械、工業流水線的工業控制設備中。它可直接用三菱梯形圖軟件編程,方便了客戶使用。

    8-20點、120點PLC該產品功能非常穩定，抗干擾力極強，適合各種環境惡劣的工業場合：
 1）防雷擊； 2）抗15KV靜電沖擊； 3）在變頻器工作的200KW電磁輻射場合可以正常工作； 4）在250A放電的引弧焊接場合都可以 正常穩定工作！

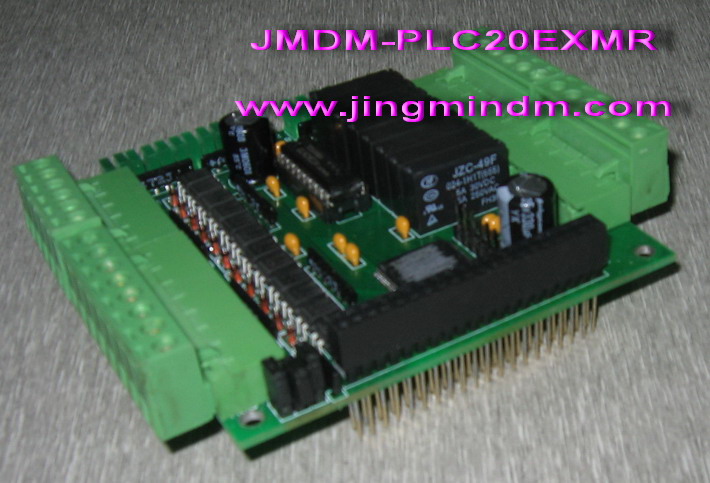

20點PLC繼電器輸出擴展板   JMDM-PLC20EXMR  圖片如下:

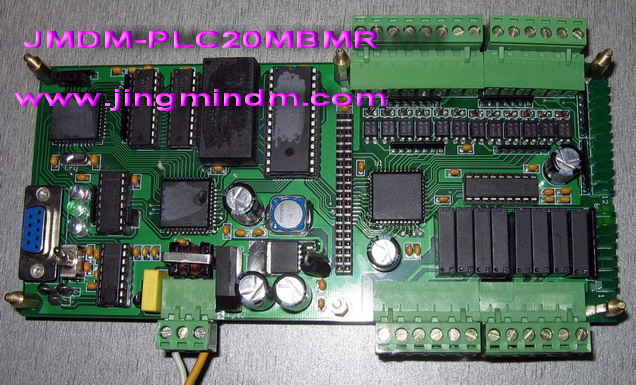

20點PLC繼電器輸出主板     JMDM-PLCMBMR    圖片如下:

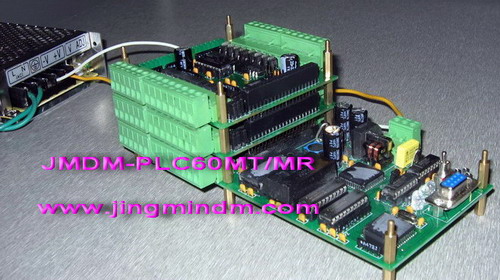

60點PLC繼電器輸出控制板   JMDM-PLC60MR    圖片如下:

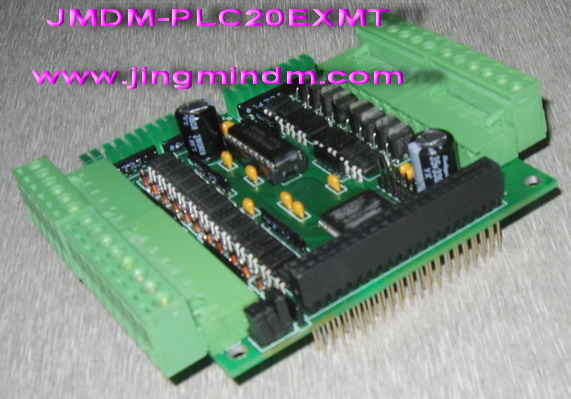

20點PLC晶體管輸出擴展板   JMDM-PLC20EXMT  圖片如下:

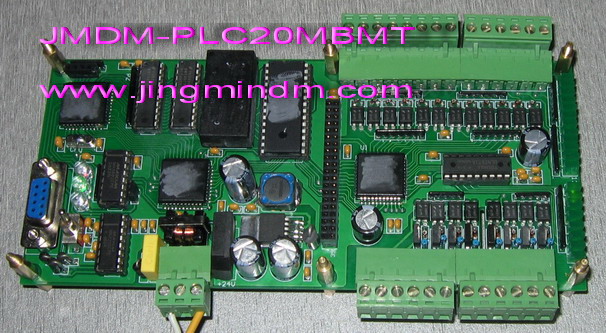

20點PLC晶體管輸出主板     JMDM-PLC20MBMT  圖片如下:

60點PLC晶體管輸出控制板   JMDM-PLC60MT    圖片如下:

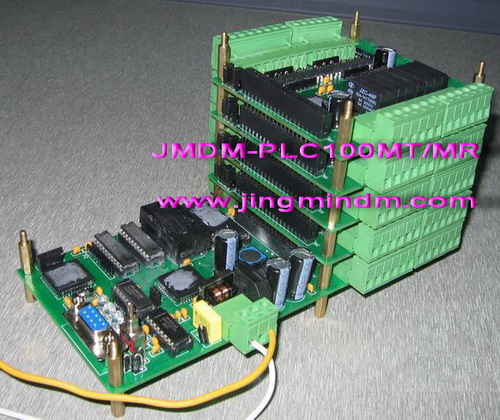

100點繼電器輸出控制板     JMDM-PLC100MR   圖片如下:
