背景描述：
- 水源井群的遠程監測的需求在自來水行業由來已久，傳統的遠程數據傳輸一般采用數傳電臺。
- 數傳電臺存在傳輸數率慢、不穩定現象、周圍環境變化會影響數據傳輸?shù)娜秉c(diǎn)。
- 水源井現場運行環境惡劣、井口位置分散。并要求對運行過程中的任何異常情況均能作出及時反應，因而要保證對其進行實時、可靠的監測。
- 隨著無線技術的發展，2G、3G無線網絡已經成熟，已經覆蓋了全國絕大部分地方。為了能夠更好的實現井群的監測，映翰通提出基于無線網絡實現水源井監測方案，實現了對各遠端水井的水質、流量等參數進行遠程實時監控，實現了井群水處理的自動化、信息化、網絡化。
映翰通產品與方案

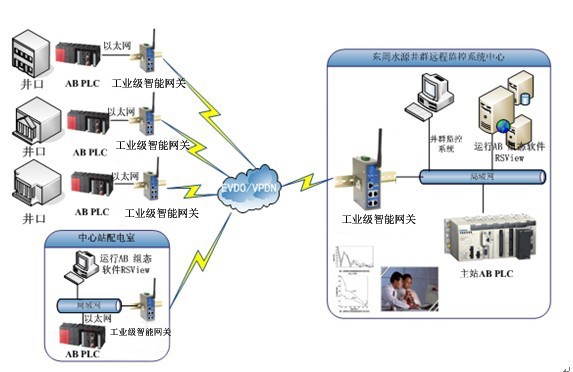

網絡拓?fù)鋱D
方案描述：
l 井口群現場：現場的各個井口位置十分的分散，每個井口具備一臺AB PLC設備和工業智能網關設備，其中AB PLC實現現場數據的采集工作，工業智能網關負責數據傳輸工作，與調度中心實現信息交互。現場的AB PLC通過以太網方式與路由器相連，組成局域網，局域網內的IP地址信息可以根據實際情況規劃。AB PLC通過采集現場水井的運行情況以及相關水質、流量、壓力等數據，工業智能網關通過撥號接入自來水公司的電信企業VPDN專網，將采集到的數據轉發至調度中心主站。
l 井群遠程監測中心：調度中心具備AB 組態軟件RSView、主站AB PLC與工業智能網關器通過以太網方式連接，組成局域網。井群遠程監測中心通過工業智能網關撥號接入到企業VPDN專網，與現場的井群實現無線聯網。調度中心運行AB 組態軟件RSView，通過組態軟件實現遠程對現場各個井口的數據采集工作以及水廠主站AB PLC數據采集工作。調度中心通過尋找現場無線路由器IP地址（無線路由器的撥號IP地址）建立通訊連接，從而實現調度中心與下端水井PLC實現相互通訊。組態軟件RSView收到下端各個井口上傳的數據后能夠及時了解到各個現場的井口工作情況。便于管理人員能夠快速及時的了解各個井口的運行情況，提高了相關管理工作和數據采集工作的效率。
l 中心站配電室：中心站配電室具備AB 組態軟件RSView、AB PLC與工業智能網關通過以太網方式連接，組成局域網。中心站配電室通過工業智能網關撥號接入到企業VPDN專網，與調度中心監測系統實現數據信息交互，能夠接受從調度中心下發的相關各個井口用電情況數據，從整體上了解到井群的電力使用情況。
l 承載網絡：水源井群遠程監測系統采用電信專網VPDN，實現無線網絡EVDO組網。企業專網VPDN有效的和公網數據隔離，從而保證數據傳輸?shù)陌踩?span lang="EN-US">
方案及產品特點：
- 該方案適用映翰通高可靠性無線智能網關IR704系列產品。
- IR704具備極高的可靠性，產品通過通過電力科學研究院的EMC檢測及安全認證，工作溫度：-25~70℃， IP30防護等級，供電采用9~48VDC寬電壓輸入，連接頭采用電源端子，具有防反接及防過流保護。能夠在嚴酷的環境中可靠、穩定地工作。
- 為保障通信的穩定性，獨具鏈路檢測、自動修復技術，滿足維護現場無人值守的需求。
- 支持現場工業總線MODBUS協議轉換（Modbus
RTU/Modbus TCP）,應用更貼近工業用戶，更加智能。
- 采用DIN導軌安裝方式，可通過PLC電源直接供電，方便工業現場安裝工作。同時外殼支持接地端子，可避免外界雷擊或漏電帶來的巨額損失。
- 提供批量配置和批量升級等統一管理功能，簡化了工程的實施和維護工作。
