背景描述：
l
隨著能源市場的發展和液化空氣的廣泛應用, 液化空氣管網覆蓋范圍越來越大。而液化空氣管道作為連接市場和用戶的樞紐，一旦發生事故，如出現泄漏，管道破裂等情況，則會對下游用戶和社會帶來嚴重的負面影響。因此，保障液化空氣管道安全十分重要，對于監控液化空氣管網亦顯得十分重要。傳統的人工記錄、逐級匯報的液化空氣管道監控方式已不適應生產調度快速化和城市發展數字化、信息化戰略的要求。數據采集與監視控制系統為液化空氣管道自動化的發展提供了方向。
l
該方案主要是針對各地區供給液化空氣管網的分布式監控網絡而設計的，實現對液化空氣管網的閥室數據采集和實時監控。
映翰通產品以及方案

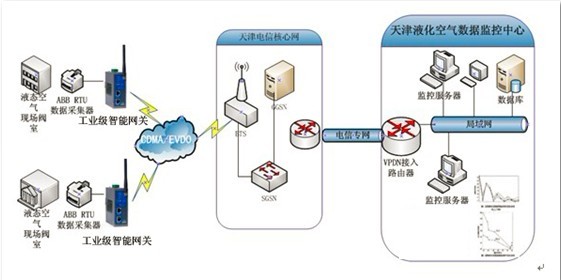

拓?fù)浞桨笀D
方案描述：
l 液化空氣管網閥室現場：液化空氣管網閥室站點采用ABB公司的RTU實現對液化空氣管道重要數據和變量的采集，前端數據采集傳感器將采集上來的數據以標準信號傳給ABB數據采集終端RTU。當收到監控中心下發傳輸數據的指令后，將數據通過工業級智能網關IR700設備把數據上傳到監控系統中心。每臺工業智能網關器IR 700中插有一張電信3G業務卡，IR700智能網關上電后會自動撥號接入電信為液化空氣搭建的企業專網，從而保證數據的安全性。
l 承載網絡： 2.5G /3G網絡
l 液化空氣管網系統監控中心：中心監控系統（上位機）運行實時監控系統軟件，監控中心能實時的監控各個液化空氣管網閥室站點的情況。監控中心的管理員能夠通過閥室現場上傳的數據可以直觀了解到現場閥室的運行狀態，完成對各個遠程液化空氣現場閥室生產數據的監控和生產運行管理。當液化空氣傳輸管網閥室現場出現異常時，依據對下端傳輸上來的數據分析之后采取相對應措施，及時控制生產運行情況，處理緊急事件。
方案及產品特點：
- 該方案適用映翰通高可靠性無線智能網關IR704系列產品。
- IR704具備極高的可靠性，產品通過通過電力科學研究院的EMC檢測及安全認證，工作溫度：-25~70℃， IP30防護等級，供電采用9~48VDC寬電壓輸入，連接頭采用電源端子，具有防反接及防過流保護。能夠在嚴酷的環境中可靠、穩定地工作。
- 為保障通信的穩定性，獨具鏈路檢測、自動修復技術，滿足維護現場無人值守的需求。
- 支持現場工業總線MODBUS協議轉換（Modbus RTU/Modbus TCP）,應用更貼近工業用戶，更加智能。
- 采用DIN導軌安裝方式，可通過PLC電源直接供電，方便工業現場安裝工作。同時外殼支持接地端子，可避免外界雷擊或漏電帶來的巨額損失。
- 提供批量配置和批量升級等統一管理功能，簡化了工程的實施和維護工作。
