MDDS100布袋多箱體粉塵儀

應用行業：電力，冶金，礦業，工控，環保

http://web1007.no37.cuttle.com.cn/cn/product_detail.asp?id=1611

MDDS100多通道粉塵含量分析系統特征
● 靈活，模塊化，可擴展設計
● 寬范圍的I / O 輸入輸出和現場總線接口
● 多箱體布袋除塵器的理想之選
● 泄漏檢測與監控布袋除塵器效率
● 優于傳統的接觸式摩擦電技術
● 有計劃的進行除塵器檢修，保持遵守環保法規

MDDS100布袋多箱體粉塵儀的應用
● 多箱體布袋除塵器
● 小除塵器群
● 多個旋風除塵器群

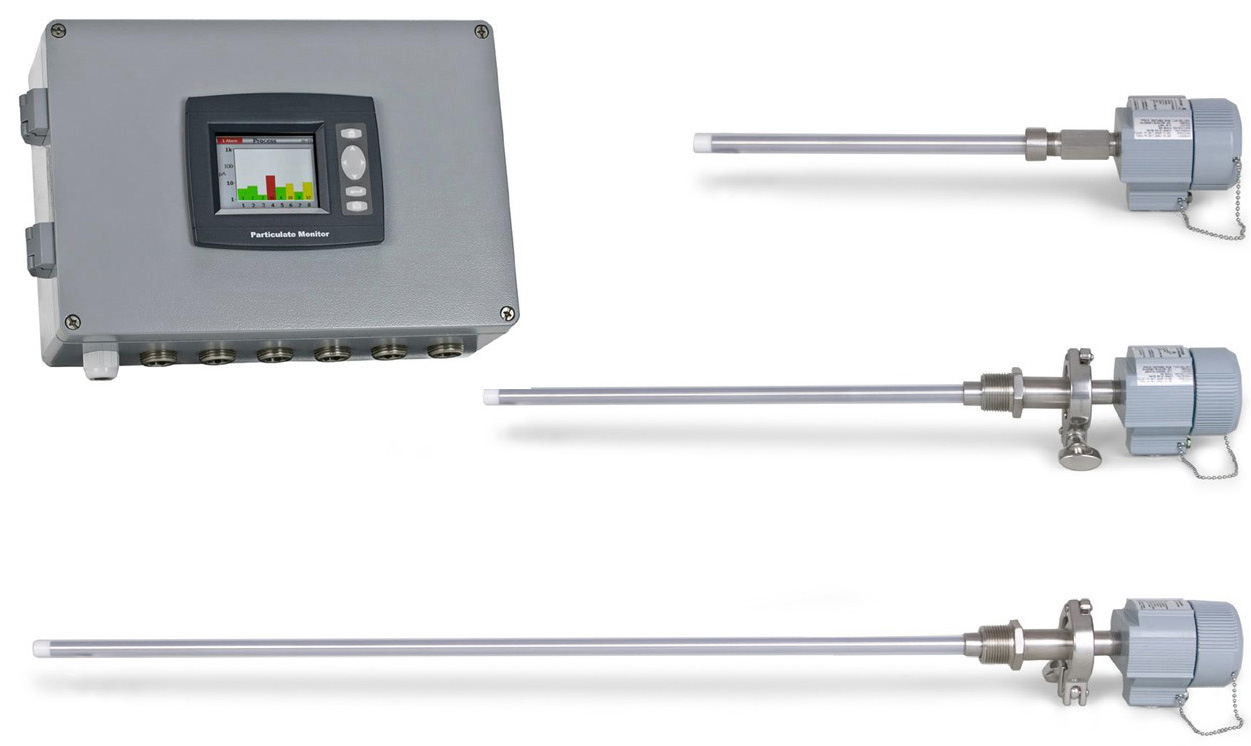

MDDS100布袋多箱體粉塵儀的概述 　　

MDDS100配備美國巴畢羅公司著名的、幾乎免維護的非接觸式微粒流電荷感應技術和巴畢羅的MICS?平臺(模塊化儀表和控制系統)，MDDS100 將先進的粉塵顆粒檢測技術和儀表模塊化和功能化技術完美的結合起來。
　　對于多箱體布袋除塵系統,通過在顯示屏的對數化棒狀圖或巴畢羅FW遠程監控軟件,可很容易地分析出系統性能和比較各分箱體運行狀態。
　　對于除塵器總管出口粉塵濃度排放趨勢檢測，可通過增加一塊DynaCharge?處理器模塊來實現帶零點自校正功能的業界最先進的粉塵檢測技術。
　　對于固定清灰周期的布袋除塵系統，可增選泄漏定位功能(對可變清灰周期的布袋除塵系統，請選擇B-PAC控制系統。)
　　MDDS100可配制現場總線通訊和帶繼電器、模擬量I/O輸入輸出功能的模塊。

MDDS100的工作原理 　　

MDDS100采用了美國巴畢羅發明的、久經現場證明的、專有的電荷感應和探頭保護術。
　　當微粒流過探頭附近時，微弱的電信號感應進入到探頭中。一個DSP數字信號處理器處理此感應信號，成為一個線性比例于微粒質量含量的絕對輸出值。專有技術的探頭保護層和電荷感應技術確保對所有種類微粒，包括潮濕粉末和高導電粉塵，均可可靠工作。維護已最小化，也不需要空氣吹掃。傳感器為被動型(無電源)也無電
子電路，非常耐用。

MDDS100的技術參數
控制單元　　　　MICS?平臺(模塊化儀表和控制系統)
外殼：　　　　　NEMA 4X 壓鑄鋁(標準) 其他(選訂)
溫度：　　　　　-13F (-25℃) to 160F (70℃)
用戶界面：　　　3.5″工業TFT 顯示屏，工業級隔膜鍵
環境等級：　　　普通環境，危險區域待定

模塊　　　　　　SNAP(子網絡訪問協議)DIN 軌式、32 位DSP 內置CAN bus 總線。

電源：　　　　　115/230VAC 50/60Hz 標準(10or20Watts) 24VDC 可選
粉塵檢測模塊：　最大可接32 路模塊5.0pA(標準)、0.5pA 或0.1pA DyCharge 處理器(可選)。
現場總線模塊：　Modbus RTU、Ethernet TCP、Ethernet IP、DeviceNet、Profibus、CanOPEN。
SD 記憶卡： 　　現場支持記憶卡(標準)、數據記錄卡(可選)。
繼電器、模擬量I/O模塊：
　　　　　　　　包括繼電器/模擬量混合式、單獨繼電器或單獨模擬量式：
　　　　　　　　混合模塊：2 路繼電器輸出、1 路模擬量輸出、1 路繼電器輸入；
　　　　　　　　繼電器輸出模塊：4 路繼電器輸出；
　　　　　　　　模擬量輸出模塊：4 路模擬量輸出。

MDDS100傳感器探頭　　　

  無電源(被動感應)不受振動影響

外殼：　　　　　NEMA 4X 壓鑄鋁(標準)
探頭長度：　　　3〞、5〞、10〞、15〞20〞、30〞、36〞、48〞、60〞、72〞(超過管道半徑)
過程連接：　　　NPT、快速夾裝、法蘭
材質：　　　　　316SS 保護材料：特氟隆(標準)、陶瓷(可選)、哈氏合金(可選)
過程溫度：　　　-40F(-40℃)～250F(120℃)(標準)
　　　　　　　　450F(232℃)、800F(426℃)、1600F(870℃)(可選)。
過程壓力：　　　10psi(0.69bar)(標準)50psi(3.4bar)、100psi(6.9bar)(選定)
專用電纜：　　　最長300′(100 米)
環境等級：　　　普通環境，危險區域待定

探測極限和應用場合
任何大于0.3 微米-導電、非導電、潮濕、腐蝕微粒均可。

最小探測等級　　　約等于　　　　應用場合
5.0pA　　　　　　5-10mg/m3 　　破袋檢測
0.5pA　　　　　　0.5mg/m3　　　較低含量微粒監測
0.1pA　　　　　　0.1mg/m3　　　分析/質量含量修正

 此產品為美國巴畢羅公司生產，深圳市創智聯科技發展有限公司是美國巴畢羅公司在中國的唯一代理商，也是總代理。公司主要產品有：粉塵含量檢測儀， 粉塵變送器，液霧、酸霧含量分析儀，在線微波水分儀。
