PXIe測控系列
HW-19133
符合PXIe總線標準規范
內置厚物科技PXIe-9180控制器
內置厚物科技3U 13槽PXIe Gen3.0高速背板
系統帶寬24GB/s，PXIe擴展槽專用帶寬8GB/s
1個3U PXIe系統槽和12個3U PXIe/PXI擴展槽
可內置數采、航空總線、FPGA、射頻及開關等功能模塊
全鋁鎂合金加固緊湊型設計
特殊防撞包角及硅膠把手設計
18.5’’高清顯示屏1920x1080分辨率
工業電阻觸摸屏或多點電容觸摸屏
工業觸摸板及防水硅膠鍵盤
內置400W測控電源
PXIe機籠內縮46mm設計
電源輸入接頭航插設計
可靈活定制IO航插接口

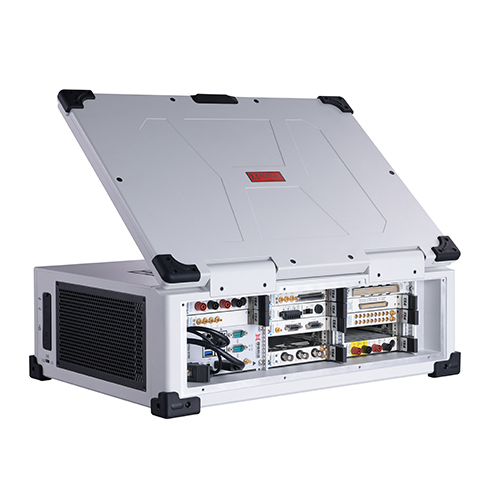

3U 13槽高性能PXIe筆記本
HW-19133是業界首款18.5寸最高支持Intel? Xeon?十二核二十四線程CPU嵌入式PXIe控制器、PXIe Gen3.0高速背板和加固機箱的便攜式筆記本，此PXIe筆記本采用專業的工業外觀設計、全鋁鎂合金加固緊湊型設計，集成18.5’’高清顯示屏、工業電阻觸摸屏或多點電容觸摸屏、工業觸摸板、防水硅膠鍵盤和測控電源等，具有高集成、強固、便攜等特點，適用于各種惡劣的戶內外環境或測試設備便攜移動的復雜工況。
HW-19133內置3U 13槽PXIe Gen3.0高速背板，符合PXIe總線標準規范，具有1個3U PXIe系統槽、1個3U PXIe擴展槽、9個3U PXIe/PXI混合擴展槽和2個3U PXI擴展槽，支持PWM風扇轉速控制，根據機箱內部溫度高低風扇自適應調整轉速對控制器及模塊進行散熱。系統總帶寬24GB/s，PXIe擴展槽專用帶寬8GB/s，兼容各種數采、高速數字化儀、數字萬用表、航空總線、FPGA、射頻及開關等PXIe/PXI功能模塊。
HW-19133充分利用PXIe總線穩定可靠、兼容性好、結構穩固、數據吞吐量大、性能高等特點，根據項目應用不同，此PXIe筆記本可內置各種不同的PXIe/PXI模塊，實現微波射頻、高速數字、信號仿真、原型驗證、電壓電流、溫度頻率、應力應變、振動沖擊、音視頻及各種航空總線接口等信號的測試測量，用戶可以在此便攜測控平臺上快速搭建各種測量、測試及控制系統，適用于軍工國防、航空航天、兵器電子、船舶艦載等野外實戰應用場合和科學試驗研究場合。
操作系統 | Windows? 7 Professional / Windows? 10 Professional |
處理器 | Intel? Xeon? Processor D-1548?2.0GHz (12M Cache，up to 2.6 GHz) 八核十六線程 Intel? Xeon? Processor D-1567?2.1GHz (18M Cache，up to 2.7 GHz) 十二核二十四線程 |
內存 | 8GB DDR4（可升級為16GB/32GB/48GB） |
存儲 | SATA 1TB SSD |
顯示 | 18.5’’高清顯示屏，1920x1080分辨率 |
觸摸屏 | 工業電阻觸摸屏或多點電容觸摸屏 |
背板 | 3U 13槽，1個3U PXIe系統槽、1個3U PXIe擴展槽、9個3U PXIe/PXI混合擴展槽、2個3U PXI擴展槽 |
IO接口 | LAN x2，USB3.0 x4，USB2.0 x2，RS232 x2，DP x2，SMB x1，LED x2 PXIe機籠內縮46mm，航插適配器面板區域?yàn)?/span>437mm x 106mm |
鍵盤 | 防水硅膠鍵盤 |
航插 | 用戶可為PXIe/PXI模塊靈活定制IO航插接口 |
散熱 | 風扇支持PWM工作模式，自適應調速，主動散熱，符合PXIe設計規范 |
電源 | 400W，工業級，110~220VAC輸入，航插接頭 |
環境 | 工作溫度：-10°C ~ 55°C
存儲溫度：-40°C ~ 70°C
相對濕度：5% ~ 95%（無凝露） |
抗沖擊 | 15G峰值，半正弦，11ms脈沖 |
抗振動 | 2.4Grms@5~500Hz（X、Y、Z三方向各1小時） |
尺寸 | 505 x 367 x 178 mm（不含包角及把手） |
重量 | 15KG（不含PXIe控制器） |
包裝 | 定制配套航空拉桿箱，符合航空運輸標準 |
類型 | PXIe測控系列 |
